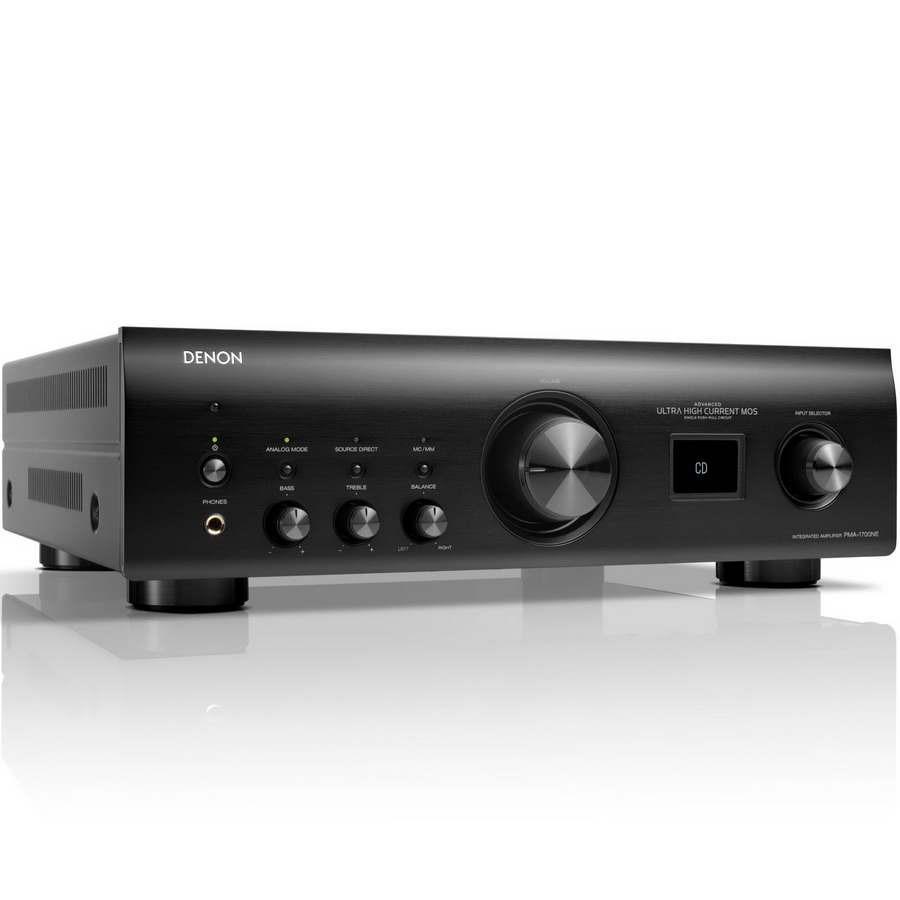

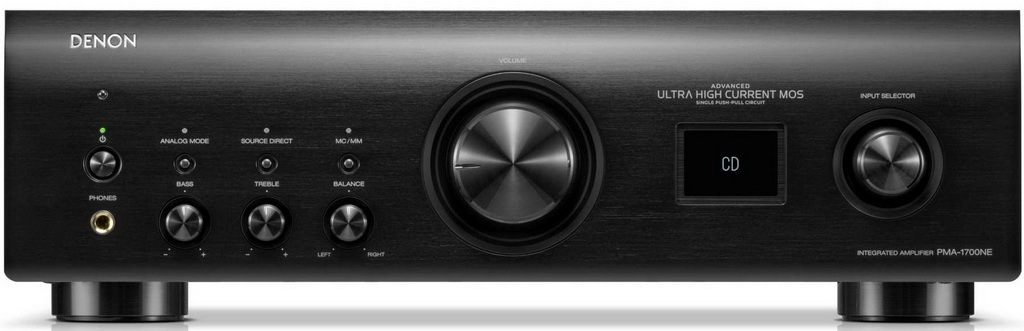

Интегральный усилитель Denon PMA-1700NE является немного усовершенствованной версией предыдущей модели, с аналогичными функциональными возможностями. Аппарат имеет узнаваемый дизайн с изогнутой передней панелью из алюминия, в центре которой находится крупная рукоятка регулировки громкости, а слева от нее – регуляторы тембра в области НЧ и ВЧ, а также стерео баланса.


Функциональная схема разделена на шесть обособленных блоков — для наилучшего устранения их влияния друг на друга, а значит и связанных с этим звуковых искажений.  Соответственно, шасси выполнено из 1 мм стальных плит. Они защищают электрические цепи от вибрации и устраняют взаимные наводки между отдельными функциональными блоками. Крепления силового трансформатора, радиаторов и стенок блоков выполнено из акустически инертного ABS-пластика. В блоке питания задействовано два отдельных сетевых трансформатора (Ш-образной формы). Оконечные усилители выполнены на дискретных элементах. Выходной каскад собран по двухтактной схеме на высокотоковых выходных UHC MOS-транзисторах. Группы транзисторов «левого» и «правого» каналов смонтированы на отдельных радиаторных площадках.


Усилитель PMA-1700NE оснащен тремя линейными входами и одним выходом, к которому можно подключить записывающее устройство. Также аппарат имеет встроенный высококлассный фонокорректор для MM/MC-звукоснимателей, а также цифро-аналоговый преобразователь с поддержкой новейших HD-форматов. Последний оснащен USB (для ПК), двумя оптическими и коаксиальным входами, при этом через USB возможен прием сигнала PCM (до 32 бит / 384 кГц и DSD до 11,2 МГц). ЦАП выполнен по технологии снижения джитера DAC Master Clock Design, а для защиты от шумов, которые может генерировать подключенный ПК, для USB-входа предусмотрена специальная изолирующая схема. Люминесцентный индикатор на передней панели усилителя показывает выбранный вход, а также параметры входного цифрового сигнала.


Еще одна «фишка» — встроенный MM/MC-звукосниматель — поклонникам винила посвящается. Отдельный респект разработчикам — за опцию подачи сигнала в обход тембрблока, а также функцию Analog Mode для полного отключения всех цифровых схем (при работе с аналоговым источником). Данные «аудиофильские» режимы активизируются отдельными кнопками.

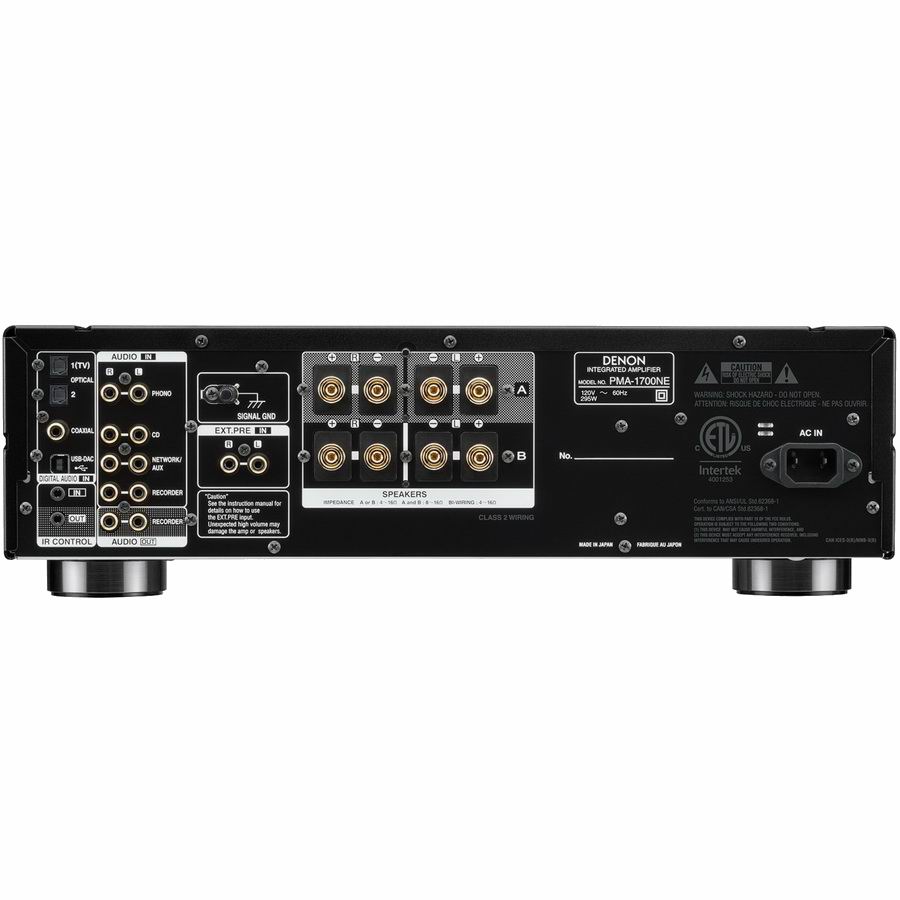

Для управления внешними устройствами на задней панели PMA-1700NE имеются ИК вход и выход, а подключение акустики производится к заказным винтовым клеммам, разнесенным для удобства подсоединения на значительное расстояние. В усилителе предусмотрены функции прямой подачи сигнала в обход дополнительных схем, а также перевода в аналоговый режим работы, для отключения всех цифровых схем. PMA-1700NE развивает мощность до 140 Вт на канал при сопротивлении нагрузки 4 Ом и способен стать основой высококлассной Hi-Fi-системы с самыми различными источниками сигнала.

Характеристики Denon PMA-1700NE

Выходная мощность 2 х 70 Вт (8 Ом), 2 х 140 Вт (4 Ом)
Частотный диапазон 10 Гц - 70000 Гц
Соотношение сигнал/шум 108 дБ (линейный вход), 74 дБ (МС), 89 дБ (ММ)
Коэффициент гармоник менее 0,01% (усилитель мощности)
Регулировка тембра +/- 8 дБ (100 Гц, 10кГц)
Входы MM/MC-звукосниматель, 3 линейных, USB-B, 2 оптических, коаксиальный, ИК
Параметры USB PCM (до 32 бит / 384 кГц), DSD (до 11,2 МГц)
Выходы на запись, на наушники, на 2 АС, ДУ
Технологии Advanced AL32 Processing Plus, DAC Master Clock Design
Прямая подача сигнала есть
Возможность отключения цифровых схем есть
Регулировка тембра +/- 8 дБ (100 Гц, 10кГц)
Чувствительность/импеданс MC-входа 0,2 мВ / 100 Ом
Чувствительность/импеданс MM-входа 2 мВ / 47 кОм
Чувствительность/импеданс линейного входа 125 мВ / 45 кОм
Потребляемая мощность 295 Вт / 0,2 Вт (Standby)
Габариты (ШхВхГ) 434 x 135 x 410 мм
Вес 17,6 кг


Компания Denon воплотила проигрывателе Denon DCD-1700NE свое стремление добиться максимально точного считывания информации с диска и получить на выходе аудиосигнал высокого качества. Для этой цели используется прецизионный дисковый привод с подавляющим нежелательные вибрации гибридным механизмом Suppress Vibration Hybrid, а пути прохождения сигнала сделаны максимально короткими. Улучшить демпфирование также помогает конструкция загрузочного механизма, комбинирующая в себе различные материалы.


Проигрыватель читает диски SACD, CD/CD-R/RW и записанные на них файлы форматов AAC, MP3 и WMA, а также WAV, FLAC, ALAC и AIFF с частотой дискретизации до 48 кГц. Предусмотрена возможность воспроизведения Hi-Res-форматов PCM (до 24 бит/192 кГц) и DSD (2,8/5,6 МГц), записанных на DVD+R/RW и DVD-R/RW.


Модель Denon DCD-1700NE использует усовершенствованный алгоритм цифровой обработки Advanced AL32 Processing Plus, восстанавливающий потерянную во время цифровой записи информацию и поддерживающий обработку форматов высокого разрешения. В итоге обеспечивается детальный, точно локализованный саунд с минимумом искажений, естественными СЧ/ВЧ и выразительным басом. Цифро-аналоговой конвертацией занимается чип PCM1795, перед которым установлены два высокоточных клока для сигналов с частотой дискретизации, кратной, соответственно, 44,1 и 48 кГц. Цифровые и аналоговые цепи Denon DCD-1700NE разделены по питанию и имеют отдельные трансформаторы. В схемотехнике используются отборные аудиофильские комплектующие.

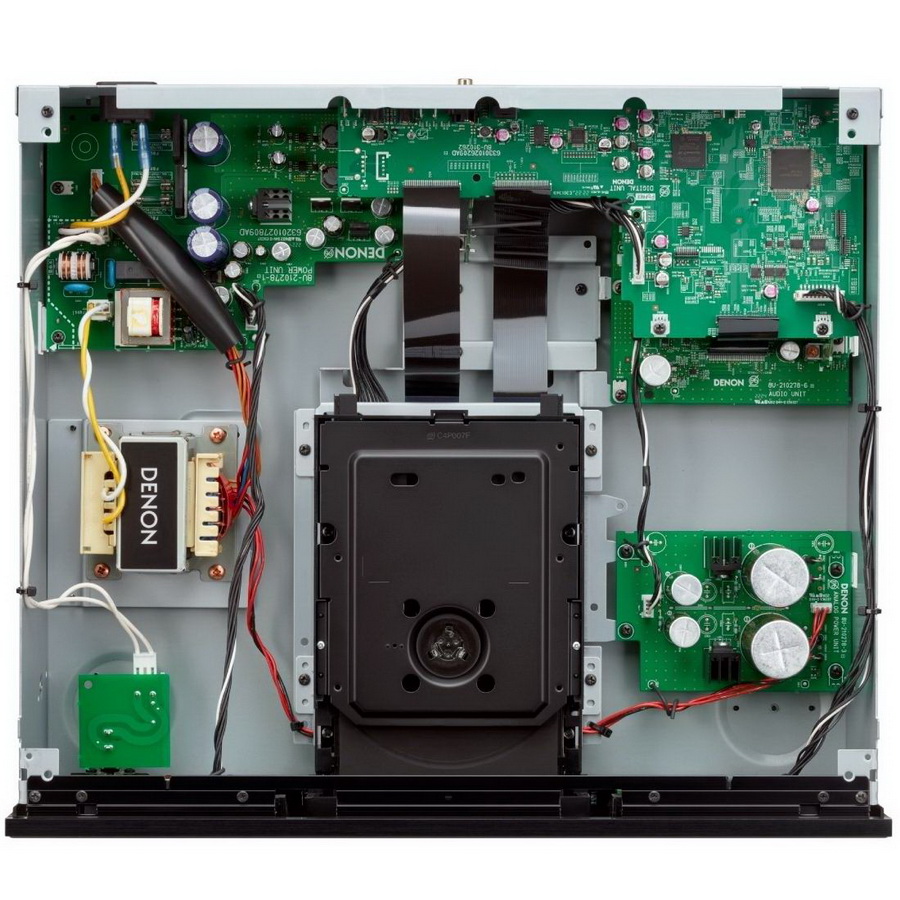

В шасси задействована продуманная конструкция Direct Mechanical Ground Construction, которая уменьшает механические вибрации. Суть данной технологии состоит в том, что питающие трансформаторы, которые сами являются источниками вибраций, расположены как можно ближе к тому месту, где находятся опорные ножки корпуса. При этом сам CD-привод установлен в центральной части шасси и несколько опущен вниз, благодаря чему обеспечивается низкий центр тяжести, что также способствует минимизации паразитных резонансов.

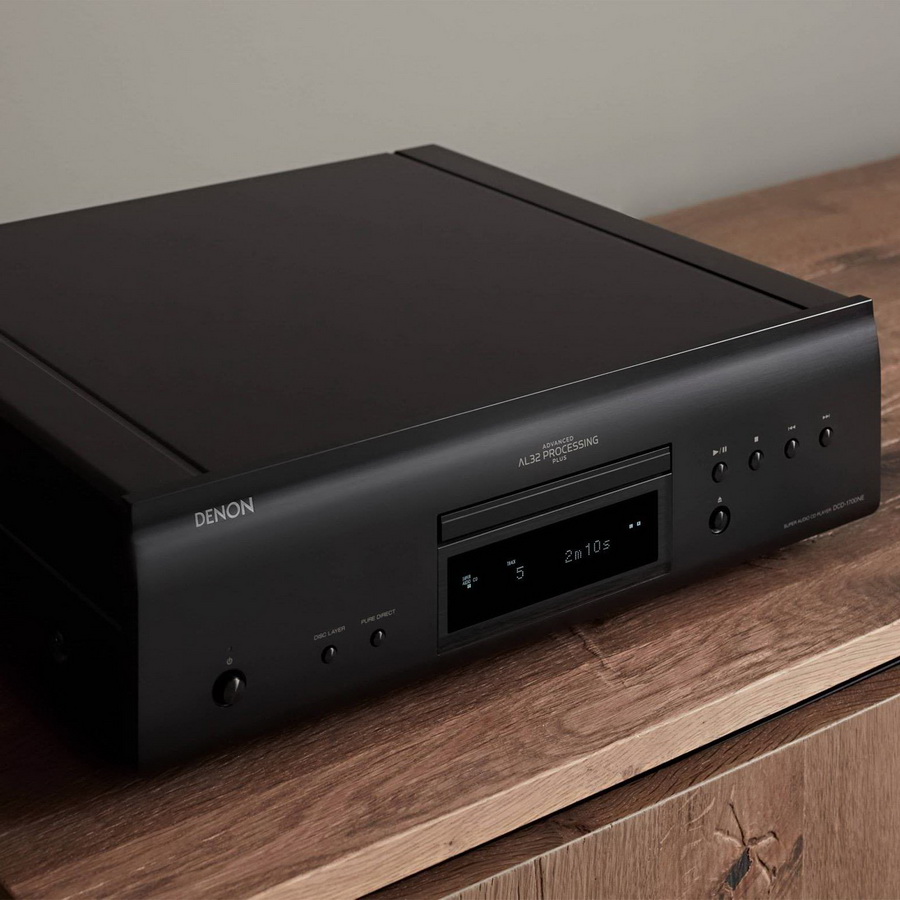

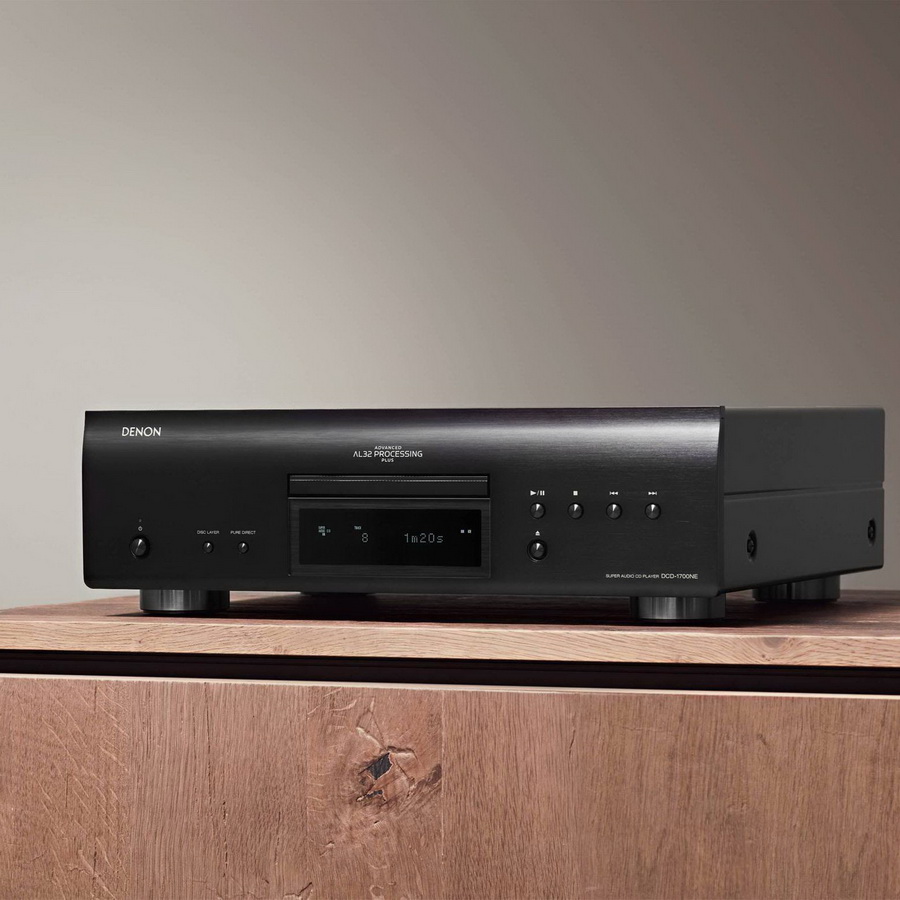

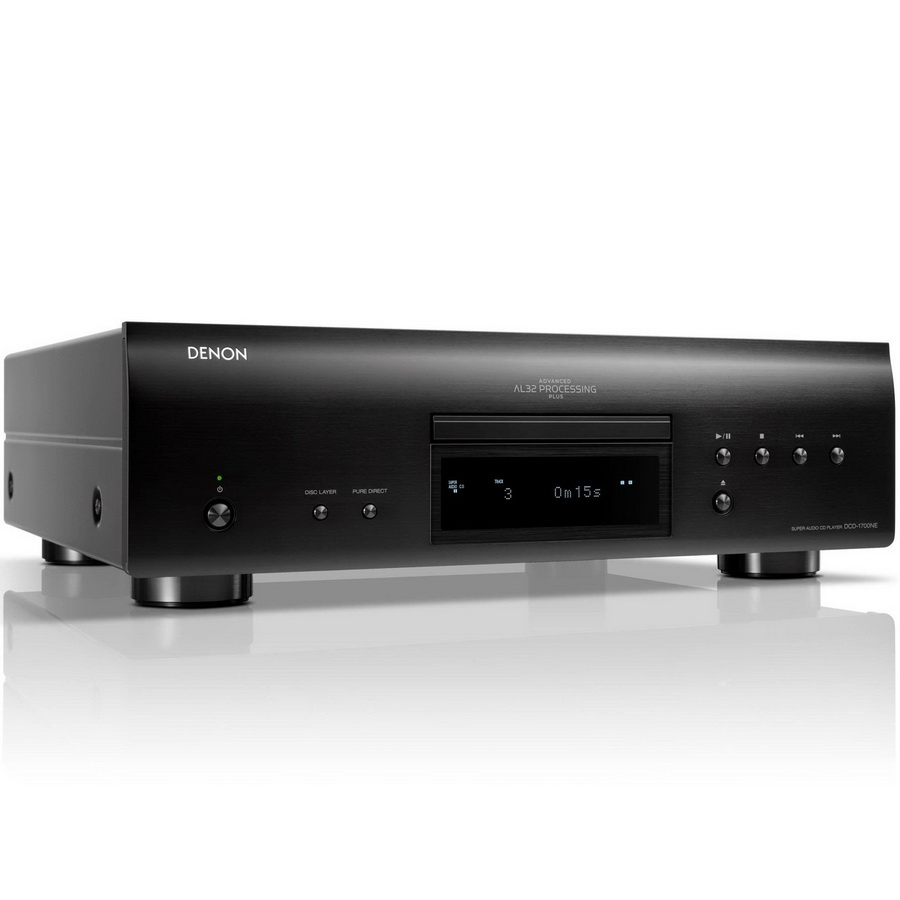

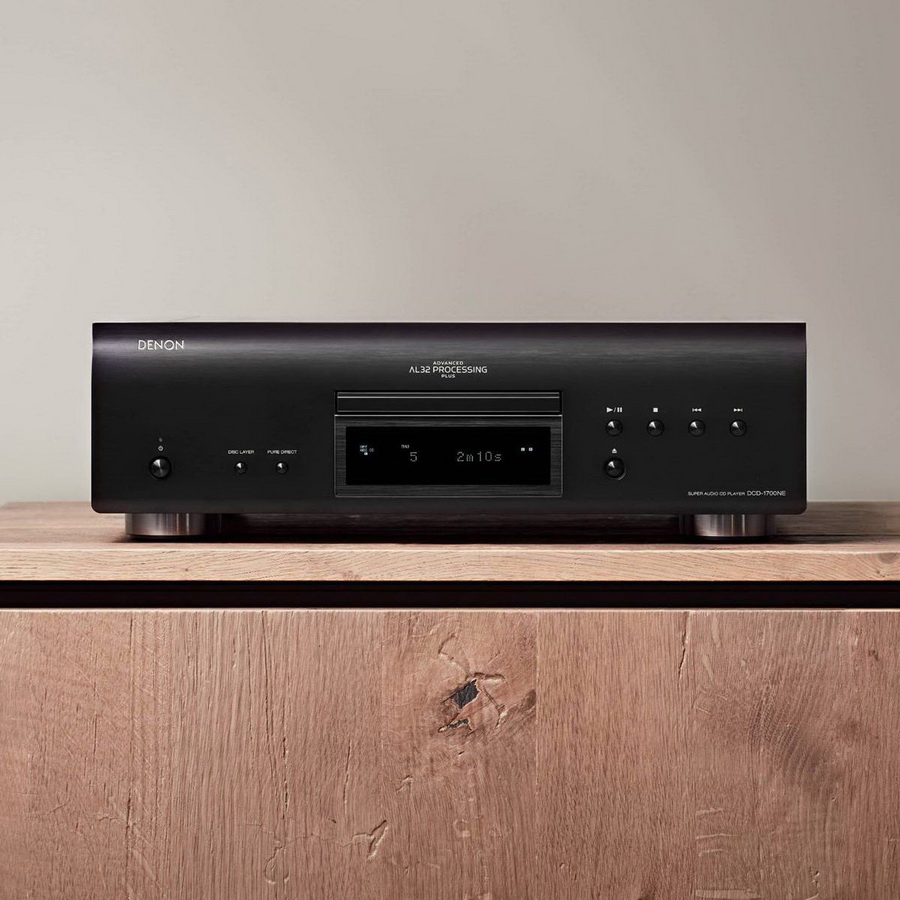

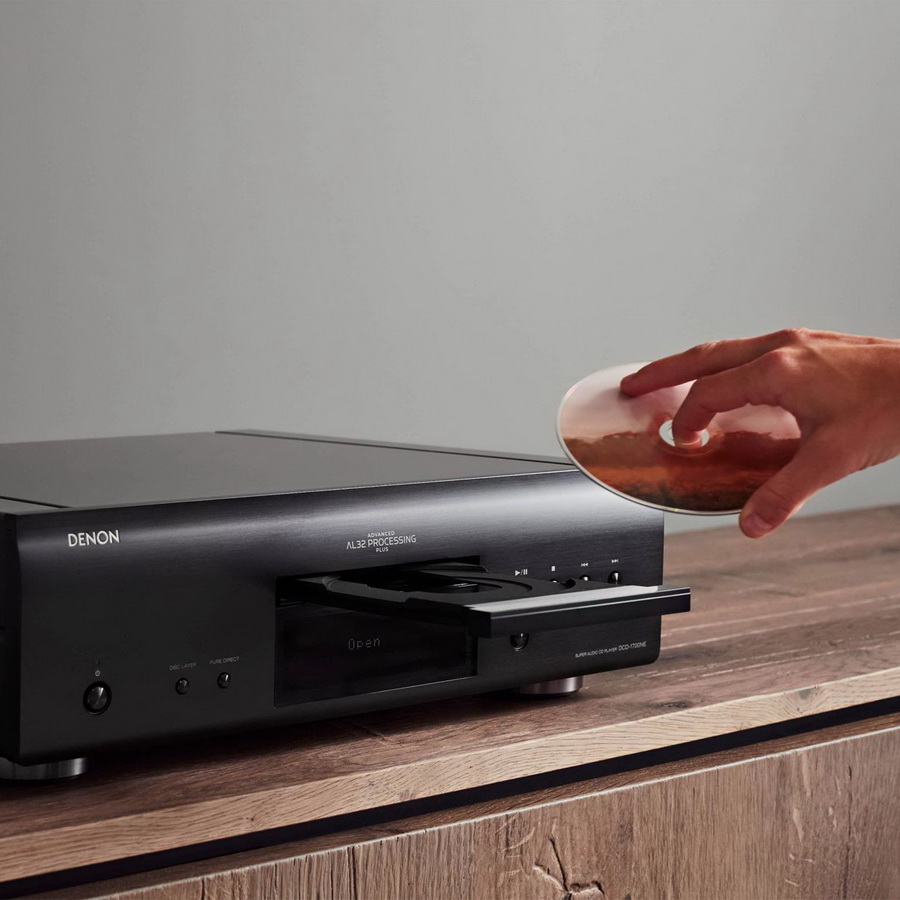

Центр алюминиевого фасада Denon DCD-1700NE занят лотком SACD/CD-привода и дисплеем. Справа находится клавиша откр./закр. лотка и кнопки управления воспроизведением. В левую часть вынесена клавиша питания/standby с индикатором, кнопка выбора слоя в гибридном компакт-диске и кнопка активации режима Pure Direct, которая отключает цифровые выходы и дисплей для получения чистого звучания. На тыльной стороне корпуса расположены аналоговые выходные RCA-разъемы, коаксиальный и оптический выходы, а также два ИК-сокета (вход/выход).

Характеристики Denon DCD-1700NE

Поддерживаемые форматы CD/CD-R/RW/SACD, записанные на CD файлы WMA, MP3, AAC, а также форматы WAV, FLAC, ALAC, AIFF с частотой дискретизации до 48 кГц; записанные на DVD-R/RW и DVD+R/RW форматы WAV (до 24 бит/192 кГц), FLAC (до 24 бит/192 кГц), ALAC (до 24 бит/96 кГц), AIFF (до 24 бит/192 кГц) и DSD (2,8/5,6 МГц)
Технология цифровой обработки Advanced AL32 Processing Plus: повышает битность сигнала с разрешением в 16 бит/44,1 кГц до 32 бит, а частоту его дискретизации увеличивает в 16 раз
ЦАП PCM1795 (32 бит/192 кГц)
Тактовые генераторы 2 х DAC Master Clock (для частот дискретизации, кратных 44,1 и 48 кГц)
Функция Pure Direct отключает дисплей и цифровые выходы для получения более чистого звучания
Дисплей отключаемый, с функцией регулировки яркости
Диапазон частот 2 Гц – 50 кГц (SACD), 2 Гц – 20 кГц (CD)
Динамический диапазон 112 дБ (SACD), 101 дБ (CD)
Отношение сигнал/шум 117 дБ (SACD), 116 дБ (CD)
Коэффициент гармоник 0,001% (SACD), 0,0018% (CD)
Выходное напряжение 2 В (10 кОм) (линейный выход)

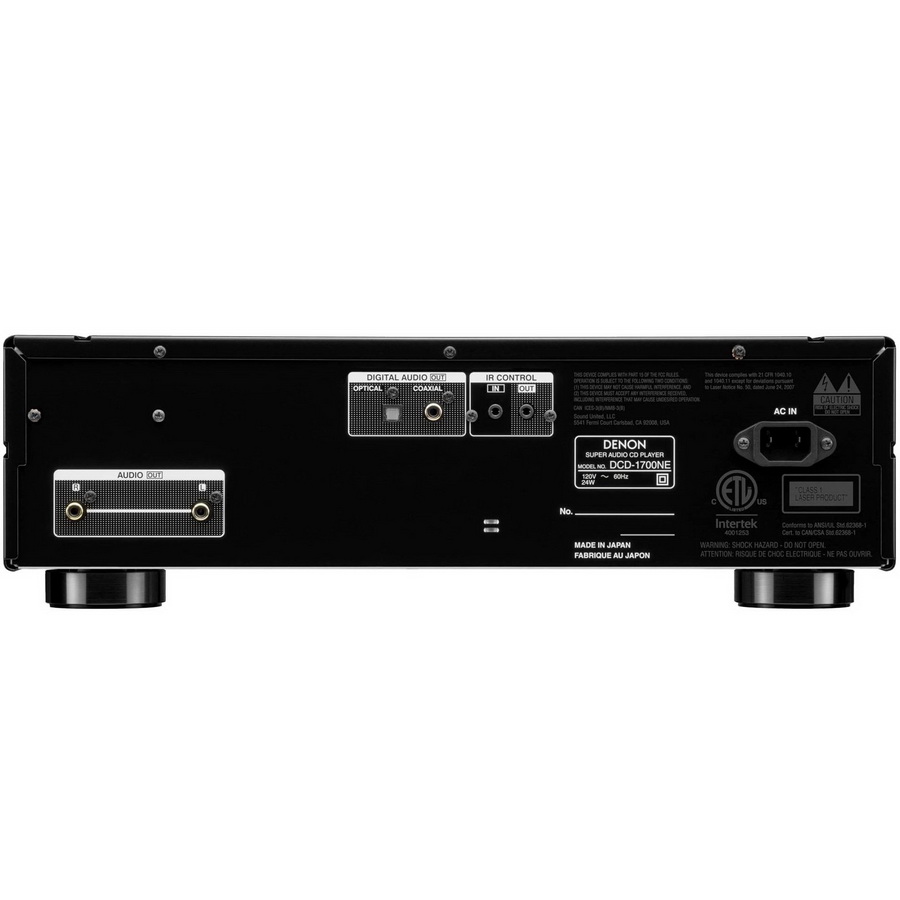

Выходы линейный RCA, оптический, коаксиальный
Прочая коммутация два ИК-порта (вход/выход)
Блок питания отдельные трансформаторы для цифровой и аналоговой секции
Потребляемая мощность 24 Вт, в режиме standby: 0,2 Вт
Пульт ДУ RC-1213, универсальный
Размеры (Ш В Г) 434х134х328 мм
Вес 8,2 кг


Обзор PMA-1700NE

PMA-1700NE — это модель, развившаяся из PMA-1600 благодаря многочисленным детальным улучшениям. Преемнику PMA-1600 требовалась конкретная причина: моторизованный потенциометр регулировки громкости, использовавшийся в 1600-й модели, просто больше не производится поставщиком, компанией ALPS. Поиск современной альтернативы, по крайней мере, равного качества, привёл к полной переработке всего предусилителя. Хотя он по-прежнему оснащён потенциометром регулировки громкости с плавным вращением и привычным диапазоном в 300 градусов, теперь он выполняет только функцию управления.

Вместо этого музыкальный сигнал проходит через резисторную сеть одной из лучших управляющих микросхем на рынке: MUSES72323 регулирует уровень с шагом в четверть дБ и выполняет в Denon две задачи: с одной стороны, она напрямую влияет на уровень входного сигнала, а с другой — увеличивает или уменьшает усиление последующего предусилителя.


Такая схема, называемая «регулируемым усилением», предлагает преимущества как с точки зрения измерений, так и качества звука, помимо высокой сложности конструкции и управления (поэтому это никогда не бывает дешевым решением). Когда полное усиление не требуется (т.е. более чем в 99% случаев), разделение регулировки усиления на два этапа приводит к снижению уровня шума. Кроме того, электронный блок управления обеспечивает значительно улучшенный баланс каналов и свободно программируемую АЧХ.

С точки зрения удобства использования, новый регулятор ощущается как обычный потенциометр – только лучше: никакого бесконечного вращения, никаких слышимых ступенек, и прекрасное линейное увеличение громкости, особенно в среднем диапазоне. Регулятор баланса работает аналогично: здесь усилитель просто считывает положение ручки и преобразует его в соответствующее смещение громкости. Это означает: полностью функциональный регулятор баланса без каких-либо дополнительных ступеней или потерь в музыкальном сигнале.


В каскаде усилителя мощности, типичном для Denon, используются UHC MOSFET-транзисторы, настолько мощные, что могут выдерживать номинальную мощность 140 Вт при сопротивлении 4 Ом с помощью одной двухтактной пары. Это делает их идеально подходящими для схемы Denon «один двухтактный усилитель», которая совершенствовалась десятилетиями и известна своей линейностью и низким уровнем искажений. Японские инженеры также отходят от стандартной конструкции в других областях. Например, они не разделяют предпочтение других брендов к трансформаторам с тороидальным сердечником. Вместо этого в PMA-1700NE они используют два классических трансформаторных блока с EI-сердечниками, работающих параллельно. Благодаря продуманному расположению, их паразитные поля в значительной степени компенсируют друг друга. Если все эти разговоры о транзисторах показались вам слишком сложными, возможно, вам подойдет Magnat MA 700. По крайней мере, в своем предусилителе он использует старую добрую ламповую технологию.

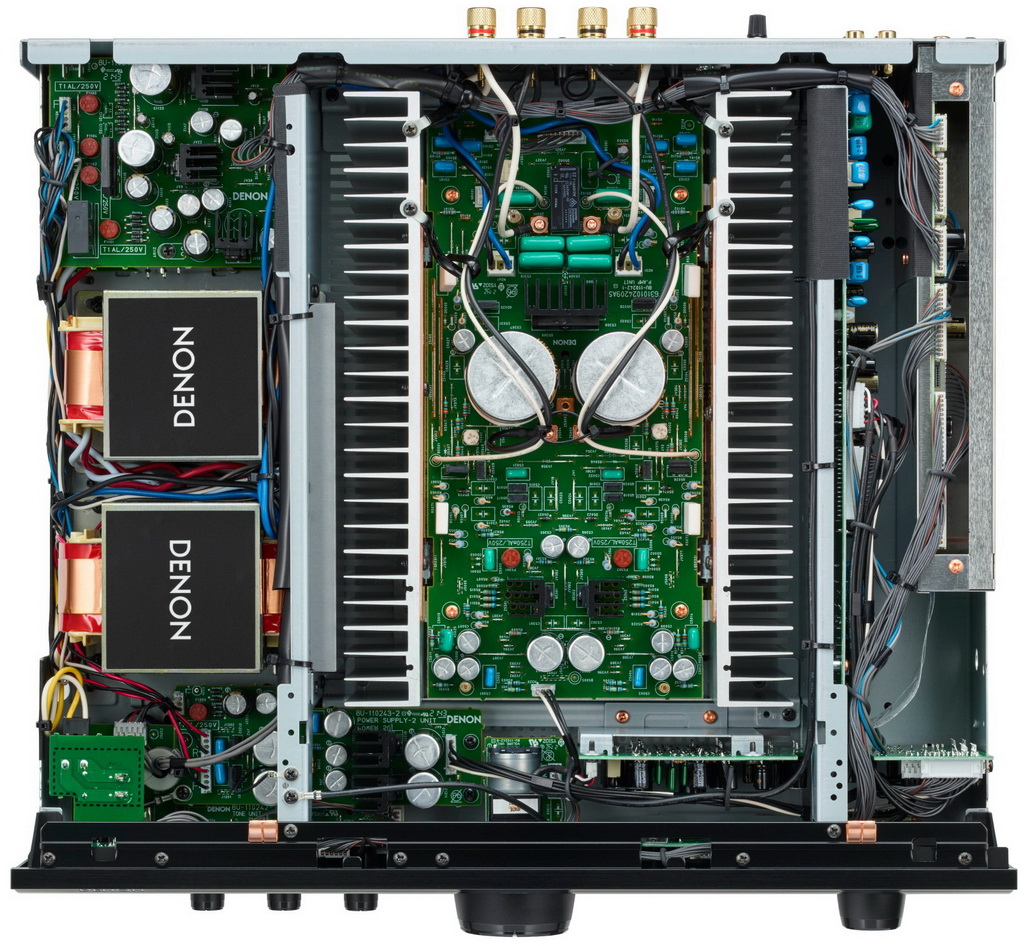

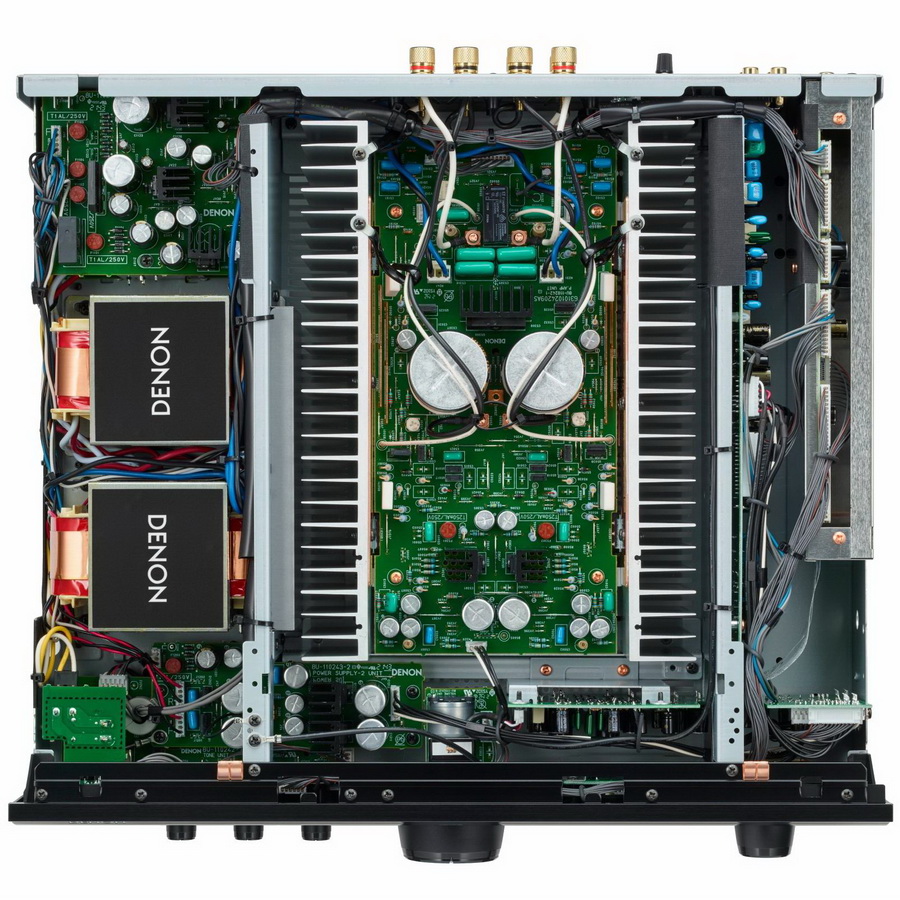

Большая материнская плата и её немного меньшие по размеру субплаты для фонокорректора и ЦАП оснащены высококачественными компонентами с жёсткими допусками и длительным сроком службы. Зачастую это детали, изготовленные на заказ и имеющие маркировку Denon. На плате ЦАП Denon уделила особое внимание изоляции USB-входа: блок гальванически изолирован от окружающей среды с помощью трансформаторных микросхем и имеет собственный источник питания. Это крайне важно, поскольку ПК являются не только потенциально отличными источниками цифрового сигнала, но, к сожалению, и печально известными источниками шума.

USB обеспечивает передачу цифровых сигналов высочайшего качества на PMA-1700NE – по крайней мере, на бумаге. Коаксиальный и оптический входы поддерживают частоту дискретизации только до 192 кГц – максимально допустимую по стандарту. В отличие от этого, USB может передавать до 384 000 пакетов данных в секунду, каждый из которых содержит до 32 бит, или однобитные потоки DSD с частотой дискретизации до 11,2 МГц. Вопрос о том, дают ли эти варианты с высоким разрешением какие-либо ощутимые преимущества в плане качества звука и при каких условиях, остается спорным. Однако Denon, безусловно, обеспечила максимальную совместимость.


И, конечно же, PMA-1700NE не был бы настоящим Denon, если бы не применял фирменную технологию повышения частоты дискретизации ALPHA ко всем цифровым сигналам. Алгоритм «Adaptive Line Pattern Harmonized Algorithm» предназначен для вычисления максимально точных сумм между исходными музыкальными сэмплами. Это «интеллектуальный» процесс повышения частоты дискретизации, основанный на распознавании образов, статистике и математике, который Denon непрерывно разрабатывает с 1993 года. Благодаря более быстрым и дешевым процессорам и накопленному опыту, ALPHA превратилась в «Advanced AL32 Processing Plus» и, как утверждается, стала точнее и эффективнее, чем когда-либо. Настолько эффективна, что Denon отказалась от возможности её отключения.


PMA-1700NE производится на главном заводе Denon в Сиракаве, Япония, который предназначен для выпуска высококачественных моделей под брендами Denon и Marantz. Качество сборки безупречно, как и подобает престижному продукту из этой страны, но при этом нет показной роскоши или чрезмерной экстравагантности. Denon остается верен своим традициям в этом отношении. Функционал практически исчерпывающий, хотя отсутствуют редко используемые дополнительные функции. К нему можно подключить до трех аналоговых линейных источников, таких как CD-проигрыватели, стримеры и т.д., причем один из них также имеет выход для записи. Если вы больше не используете кассетный магнитофон, вы, конечно, можете подключить усилитель для наушников к этому «выходу для записи», если встроенного разъема для наушников недостаточно для ваших нужд.


Акустические кабели надежно закреплены прочными позолоченными цельнометаллическими клеммами. Имеются два выхода для подключения акустических систем, обозначенные буквами A и B, но их нельзя выключить или переключить. Прямой вход усилителя мощности обходит регулятор громкости, позволяя, например, интегрировать 1700 в многоканальную систему. Наконец, помимо USB, имеются два оптических и один коаксиальный входы для цифровых музыкальных сигналов. Для этих входов можно назначить режим автовоспроизведения, который автоматически выводит усилитель из режима ожидания и переключает его на соответствующий вход, как только появляется сигнал. Это полезно, например, если вы хотите воспроизводить звук с телевизора через TOSLink на Denon. Однако вам все равно придется регулировать громкость отдельно – в отличие от усилителей с HDMI ARC-подключением .


Однако 1700NE ориентирован не на мультимедиа, а на концентрированное стереозвучание. Поскольку страстные поклонники аналогового звука не доверяют цифровым компонентам, Denon сделал всю цифровую секцию переключаемой: нажатие кнопки «Аналоговый режим» отключает всю плату ЦАП от источника питания, а также выключает OLED-дисплей на передней панели, который в остальном отображает входной сигнал и, если применимо, тип сигнала и частоту дискретизации.

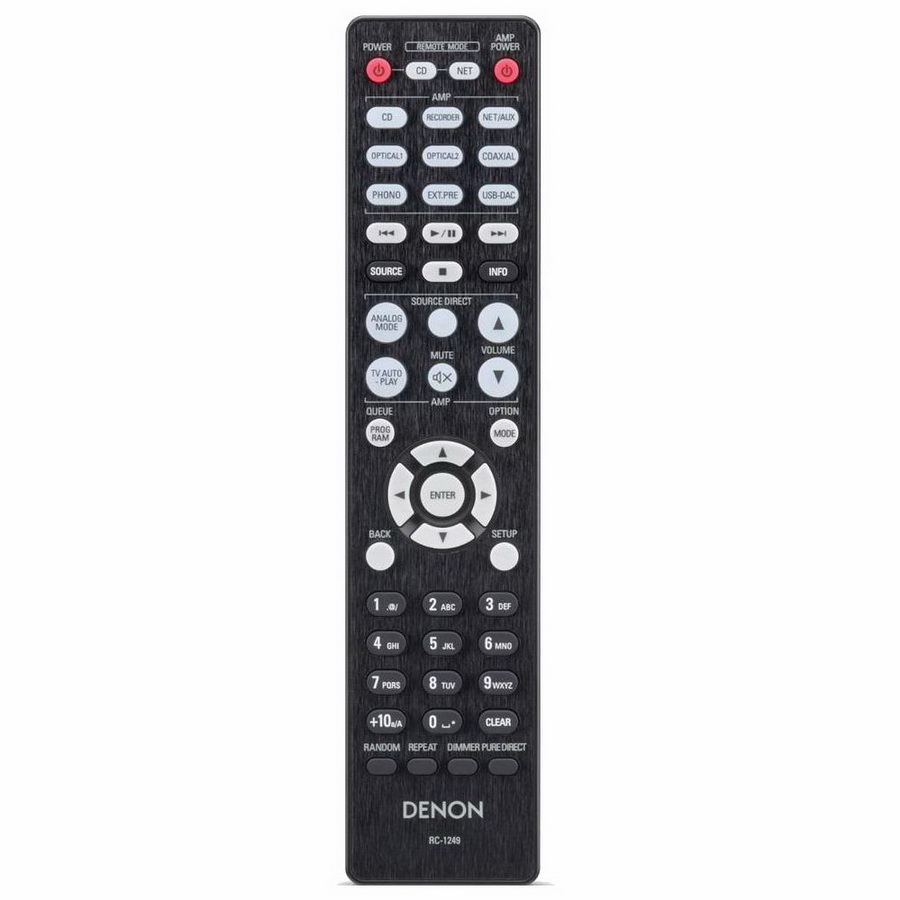

Аналоговые режимы можно дополнить режимом Source Direct для пуристов, который отключает регуляторы баланса и тембра. Стоит ли это того, легко услышать, и вам даже не нужно вставать. Потому что, помимо громкости и выбора входа, пульт дистанционного управления системы 1700 также выполняет эти более специализированные функции. Вам нужно лишь подойти к самому устройству для регулировки тембра и баланса.
