Проигрыватель TEAC TN-4D-SE имеет встроенный фонокорректор, благодаря чему его можно подключать не только к phono-входам, но и к обычным линейным входам AV-ресиверов или интегральных усилителей. Схема корректора выполнена на операционном усилителе аудиофильского класса NJM 8080. При желании фонокорректор в TEAC TN-4D-SE можно отключить и снимать сигнал непосредственно со звукоснимателя. Выходные RCA-гнезда имеют позолоченные контактные поверхности для защиты от коррозии и получения надежного электрического соединения. Аппарат комплектуется пылезащитной крышкой.


Для демпфирования аппарат установлен на виброизолирующих опорах. Он оснащен S-образным тонармом, разработанным совместно с японской компанией SAEC Corporation. Тонарм установлен на прецизионном подшипнике, который обеспечивает плавное и точное перемещение. Шелл съемный, и на нем уже смонтирован и настроен звукосниматель Sumiko Oyster. Предусмотрены регулировки прижимной силы и антискейтинга, поэтому пользователь может установить на TEAC TN-4D-SE другой совместимый картридж по своему выбору.


Опорный диск проигрывателя литой, изготовлен из алюминия и комплектуется демпфирующим ковриком. Для стабилизации скорости вращения пластинки в проигрывателе используется генератор с кварцевыми резонаторами для задания частоты. Схема обратной связи, примененная в TEAC TN-4D-SE, обеспечивает плавную и точную работу привода. С помощью переключателя на верхней панели можно установить скорость вращения диска 33 1/3 или 45 об./мин.

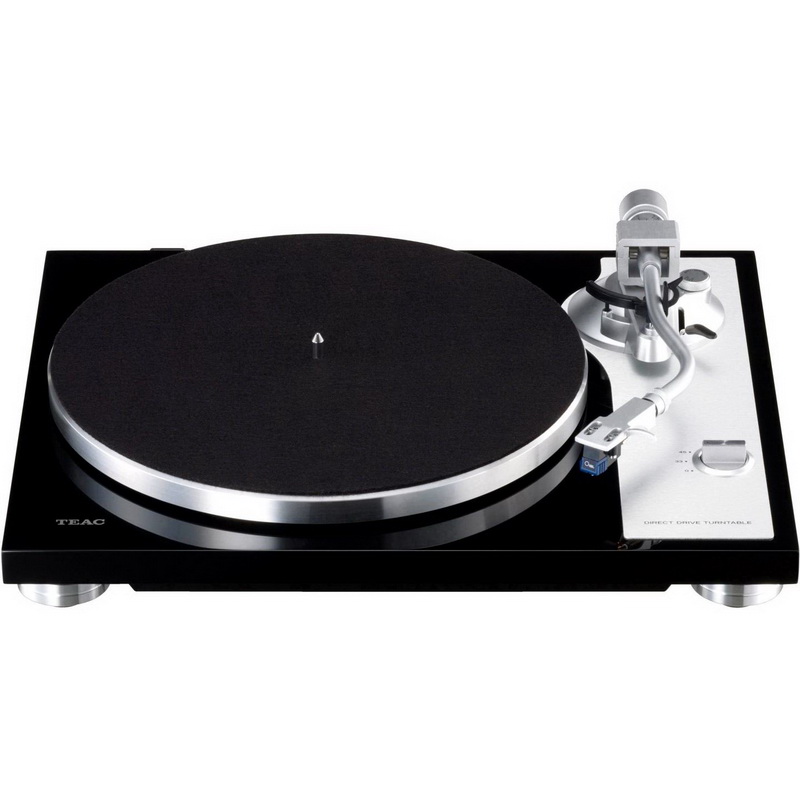

Проигрыватель виниловых пластинок TEAC TN-4D-SE имеет прямой привод диска от специально разработанного для него бесщеточного двигателя. В отличие от довольно громоздких моторов, традиционно используемых в моделях данного типа, TEAC TN-4D-SE оснащен новым бесщеточным двигателем постоянного тока небольшой высоты. В результате проигрыватель удалось изготовить на плоском шасси, что обеспечило аппарату привлекательный внешний вид. TEAC TN-4D-SE выпускается в двух вариантах внешней отделки, черным лаком и шпоном ореха.

Обзор TEAC TN-4D-SE

Многие из самых известных сегодня производителей аудиотехники имеют историю, восходящую к зарождению высококачественного воспроизведения звука. Такие бренды, как McIntosh (1949), Marantz (1952) и Thorens (1957, выпустивший свой первый проигрыватель виниловых пластинок), существуют уже долгое время. Еще одна компания, история которой восходит к середине прошлого века, — это TEAC, основанная в 1953 году в Токио. В первые несколько десятилетий своего существования фирма была известна своими превосходными катушечными магнитофонами, а позже — и очень качественными кассетными деками.

В последнее время компания TEAC расширила свой ассортимент, добавив усилители, ЦАПы и проигрыватели виниловых пластинок. Новинкой в ​​линейке виниловых устройств стала модель TN-4D-SE — устройство с ручным управлением, поставляемое с предустановленным звукоснимателем Sumiko Oyster с подвижным магнитом. И хотя все проигрыватели TEAC обладают хорошими характеристиками, TN-4D-SE, пожалуй, является самой современной моделью.


Важно отметить, что это проигрыватель с прямым приводом. Проигрыватели с прямым приводом вновь обрели большую часть популярности, которой они пользовались в 1970-х и 80-х годах. Компания TEAC утверждает, что бесщеточный серводвигатель постоянного тока с кварцевым управлением в TN-4D-SE устраняет «зубчатый» характер вращения — быстрое, прерывистое вращение двигателя с прямым приводом, — которое было основным недостатком проигрывателей с прямым приводом в 1980-х годах. Разработанный компанией TEAC двигатель для этого проигрывателя примечателен своей компактностью.

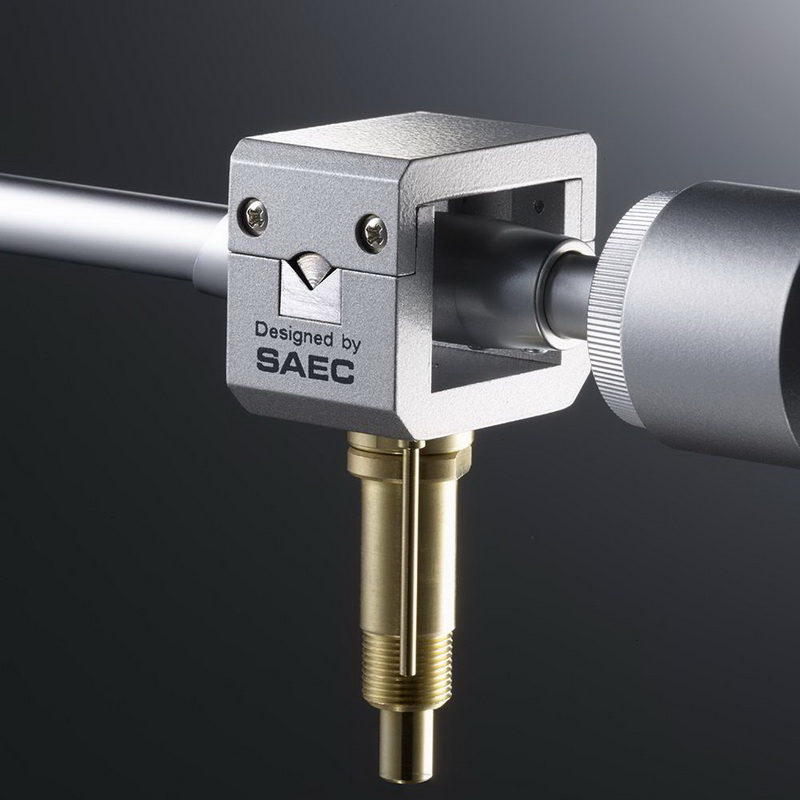

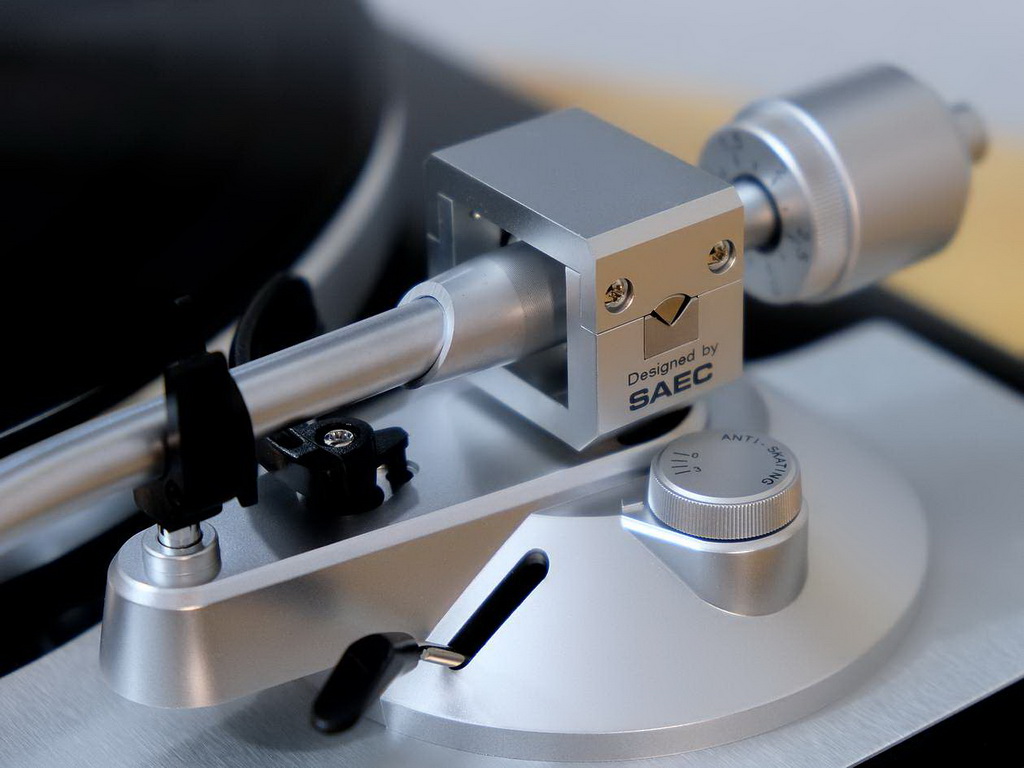

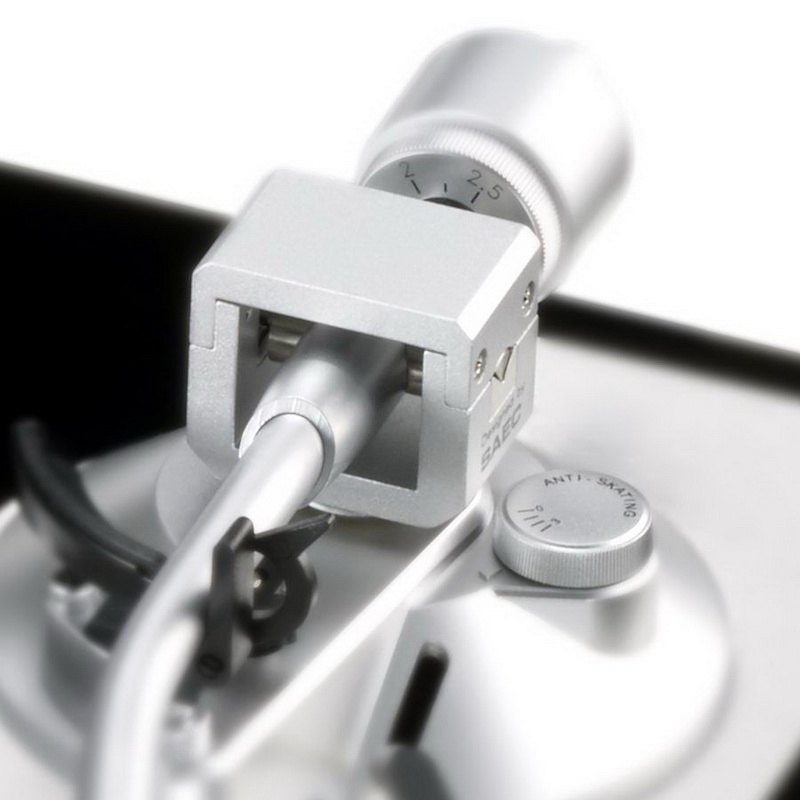

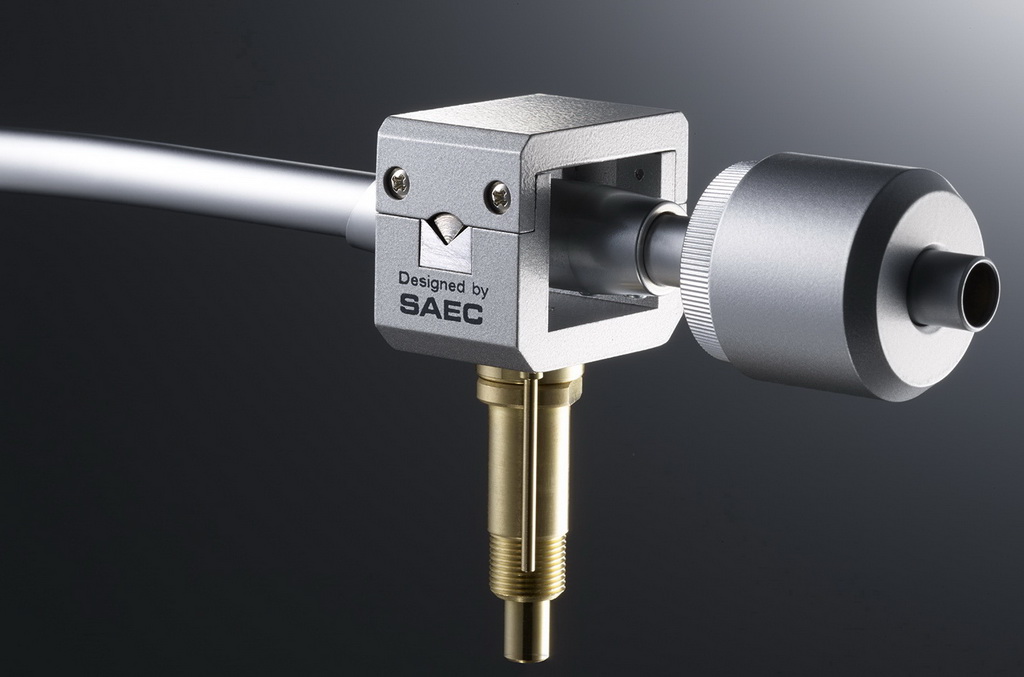

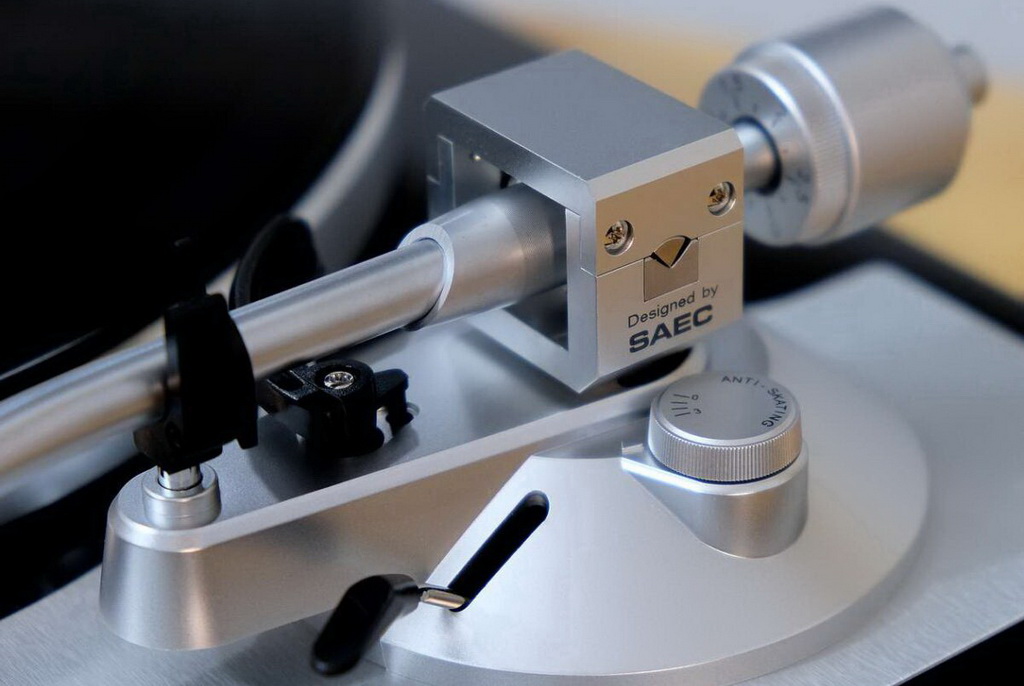

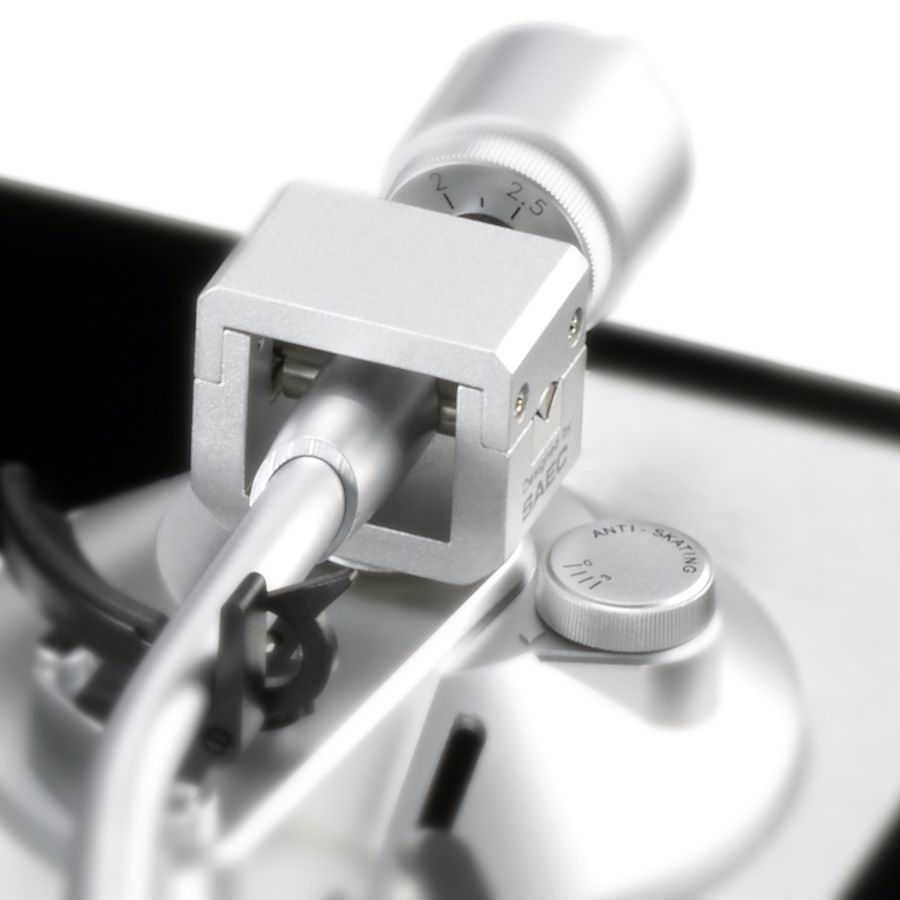

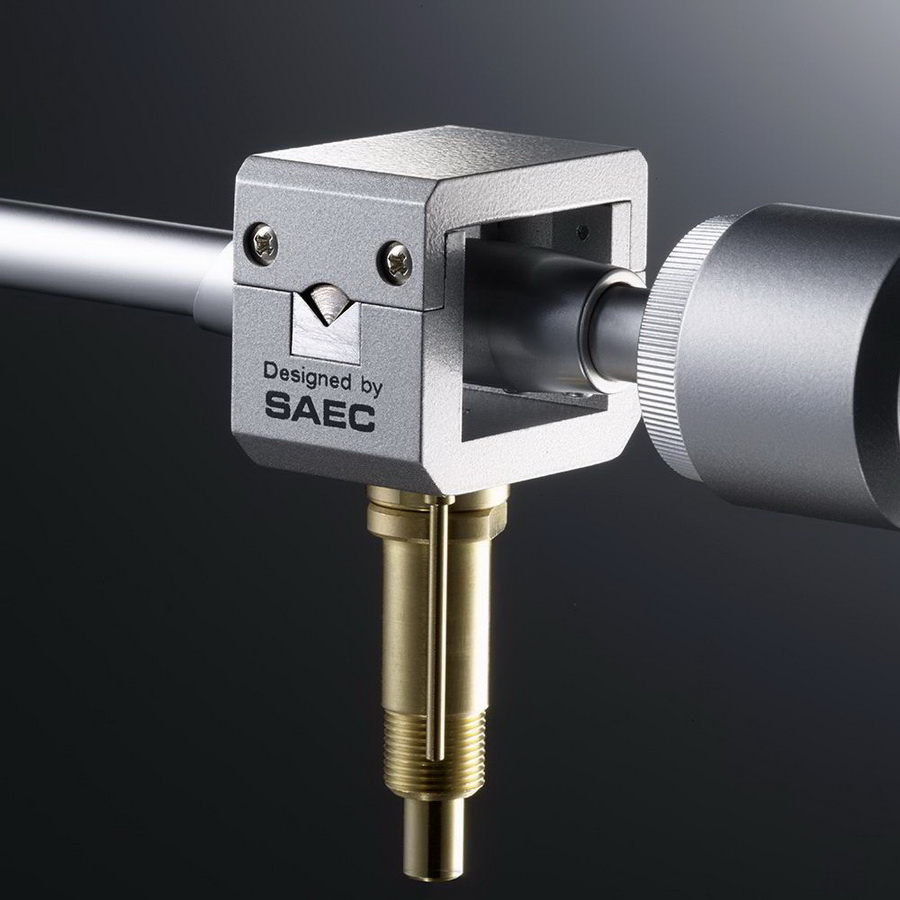

Конструкция манипулятора и его шарнира была разработана в сотрудничестве с японской компанией SAEC. Недавно SAEC представила новую версию своего манипулятора с двойным острым краем, который в США стоит около 7500 долларов. Очевидно, что манипулятор TN-4D-SE проще, в нем используется один шарнир с острым краем, но он соответствует философии проектирования SAEC.

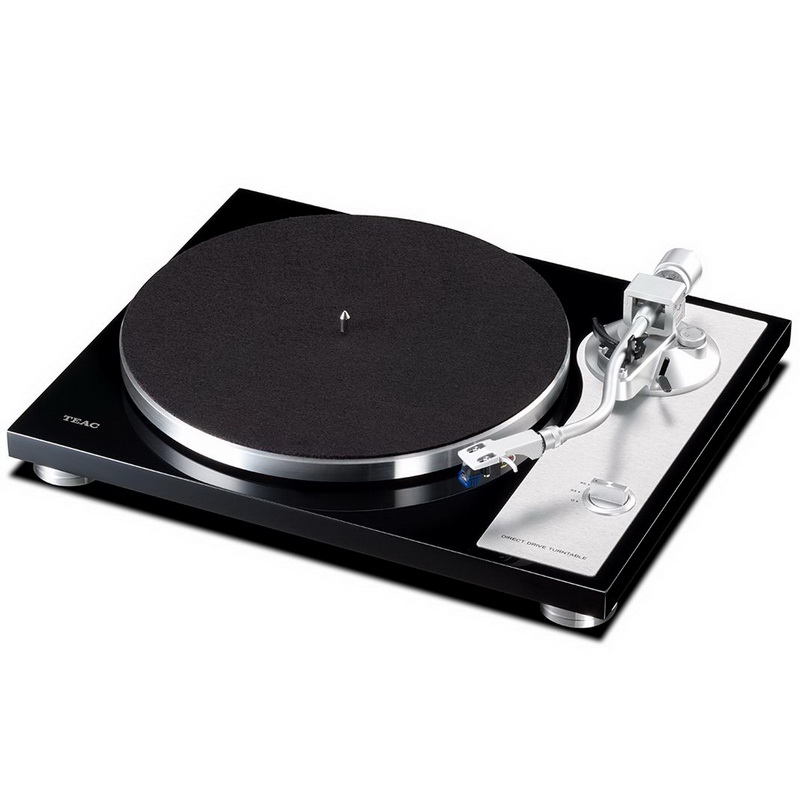

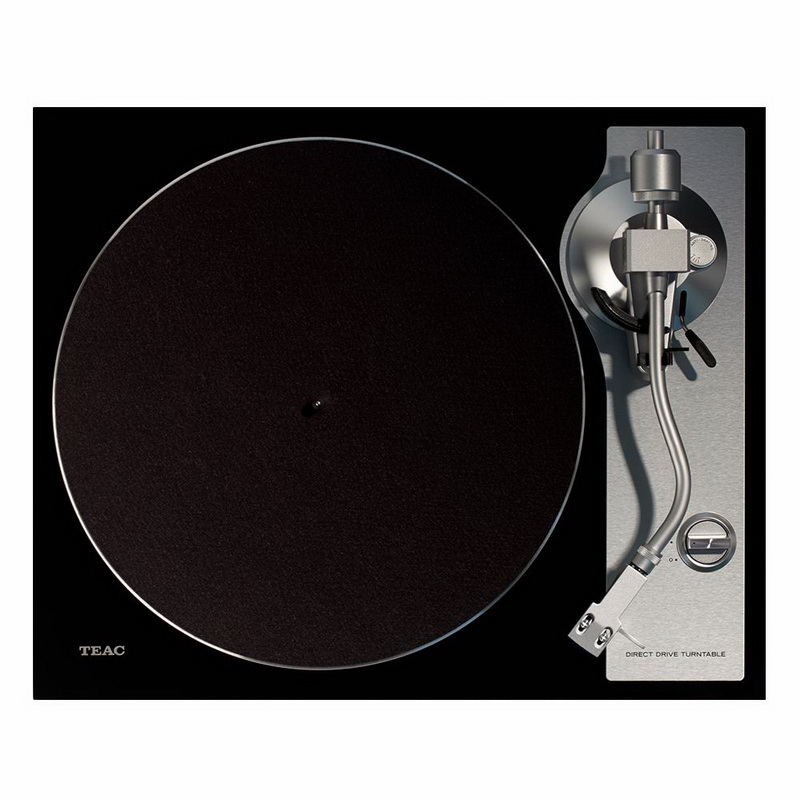

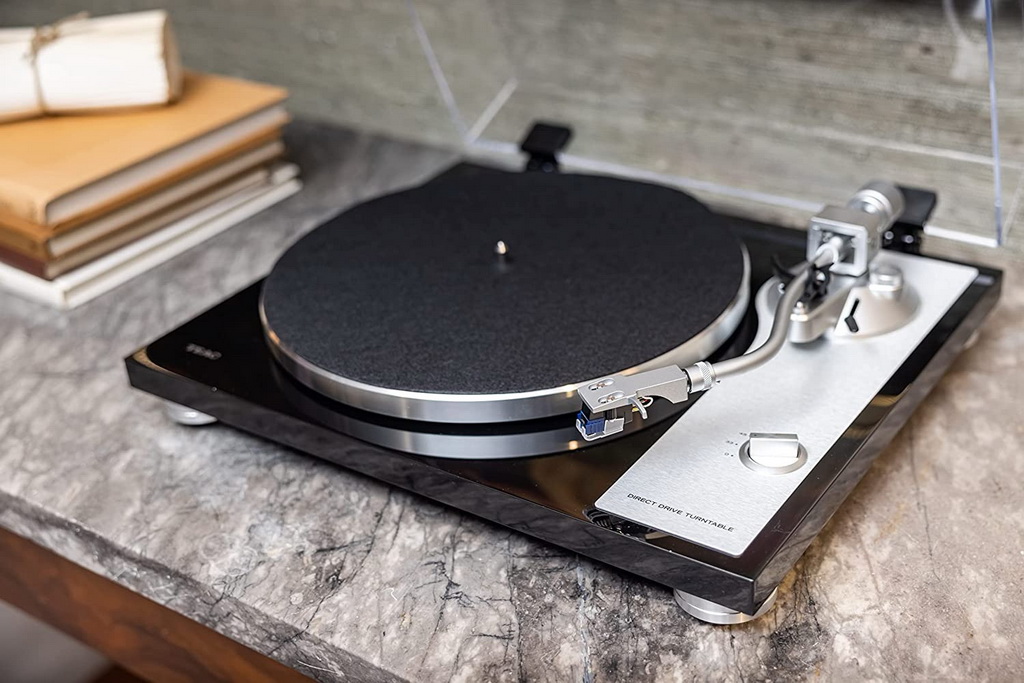

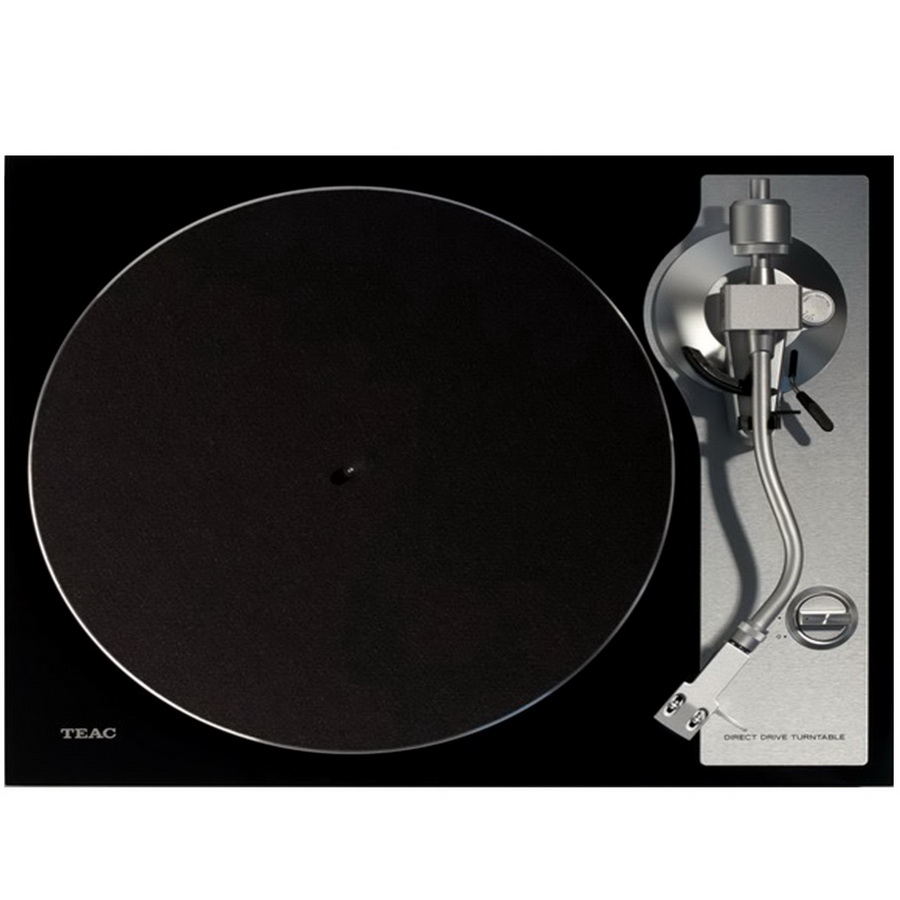

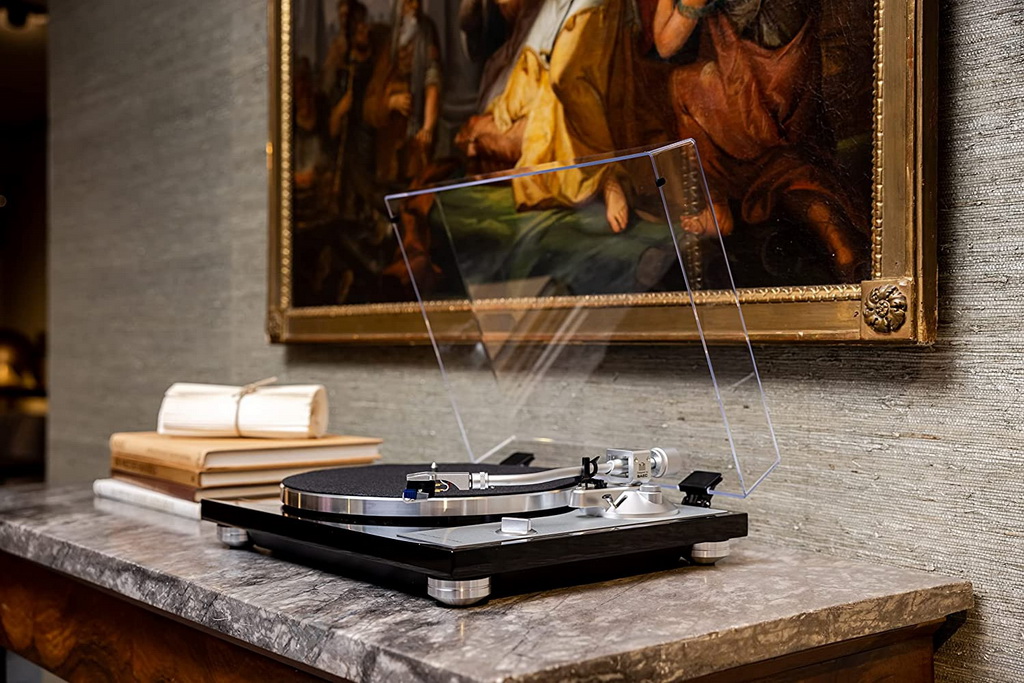

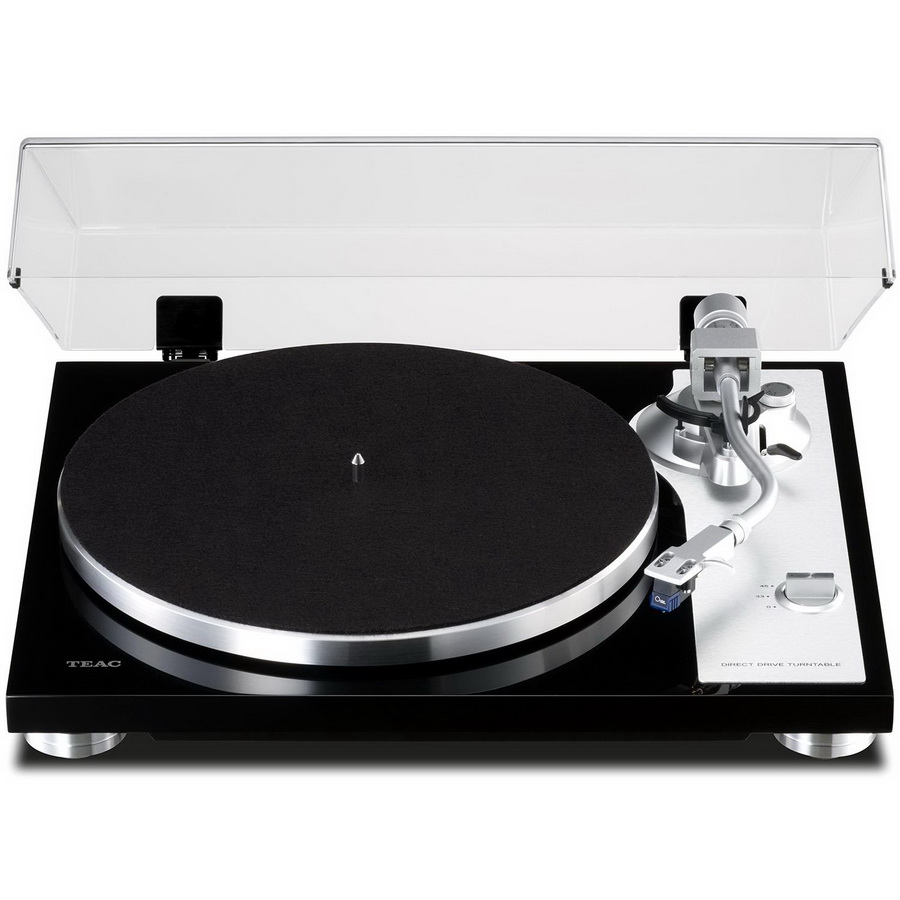

TN-4D-SE — это привлекательный прибор с основанием, отделанным глянцевой черной эмалью или матовым ореховым покрытием, и украшенным серебристыми алюминиевыми акцентами; в моем тестовом образце была отделка под орех. С установленной пылезащитной крышкой размеры TN-4D-SE составляют 4,6″В × 16,5″Ш × 14″Г, а вес — 13,5 фунтов. 12-дюймовый литой алюминиевый диск покрыт войлочным ковриком и прочно закреплен на шпинделе. Статически сбалансированный S-образный алюминиевый тонарм имеет эффективную длину 8,8 дюйма и подходит для картриджей с креплением 1/2 дюйма весом от 4 до 13 грамм.

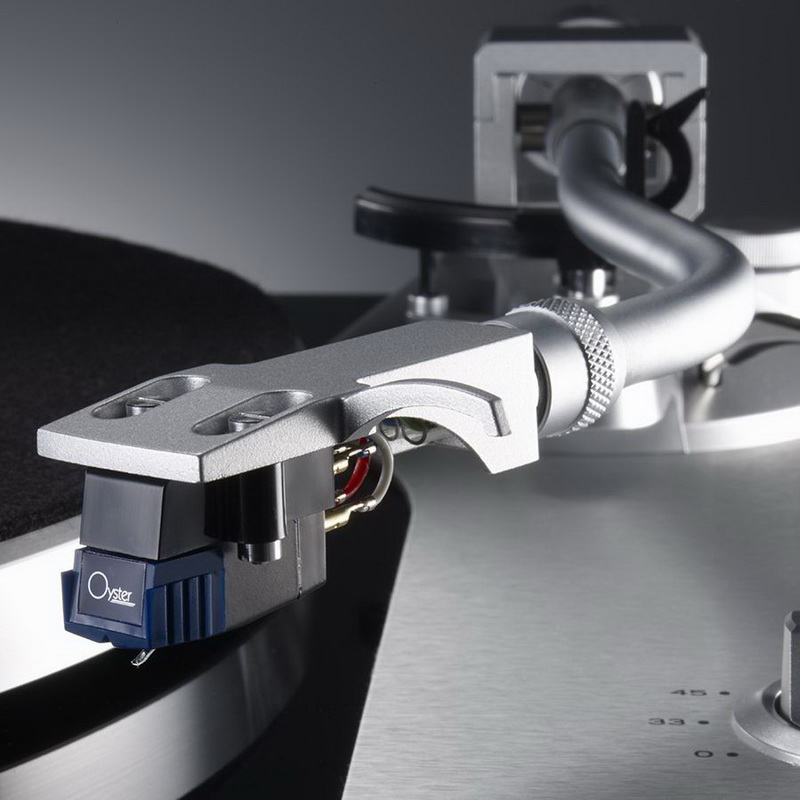

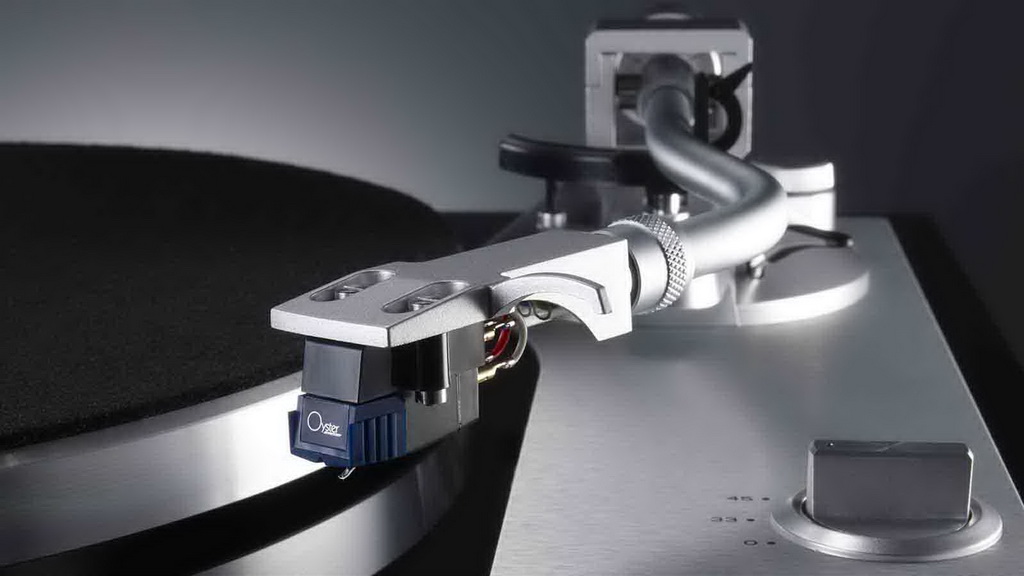

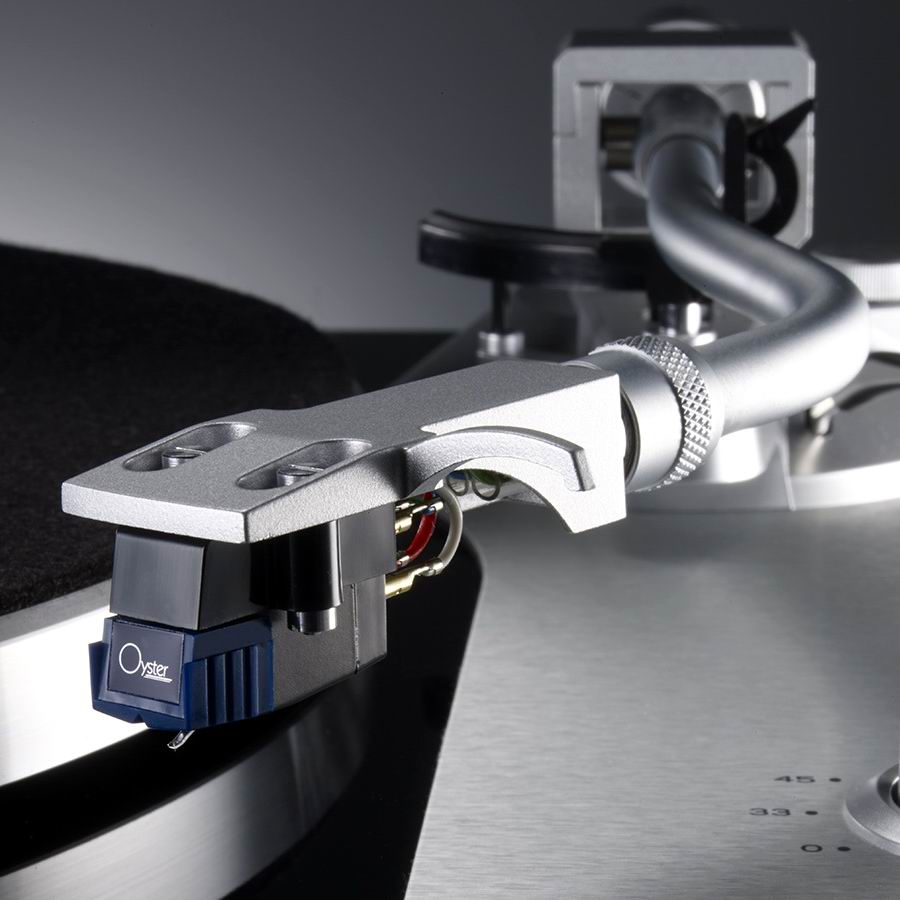

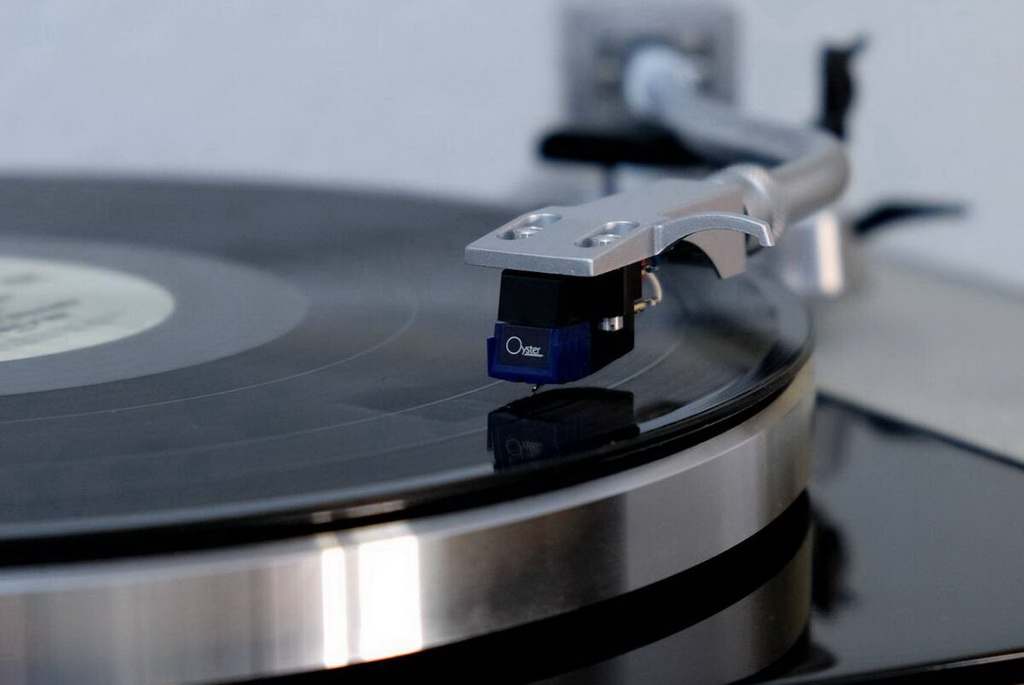

Картридж Sumiko Oyster уже давно пользуется популярностью у многих аудиофилов благодаря своей чистоте звучания и оптимальному соотношению цены и качества. Oyster оснащен сферической иглой диаметром 0,7 мил и сам по себе стоит 79 долларов. На верхней панели расположен трехпозиционный поворотный переключатель скорости с настройками 0, 33 и 45, а за ним — рычаг для установки метки. TN-4D-SE избегает излишней вычурности в пользу содержательности. Сама подставка изготовлена ​​из МДФ и имеет амортизирующие ножки из резины и нержавеющей стали.

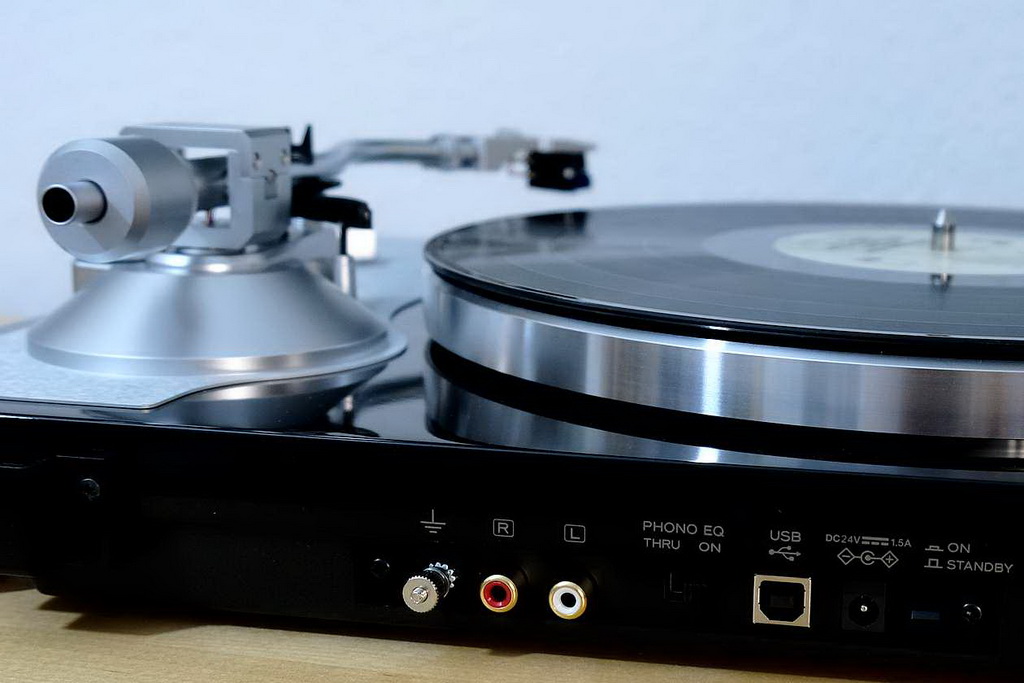

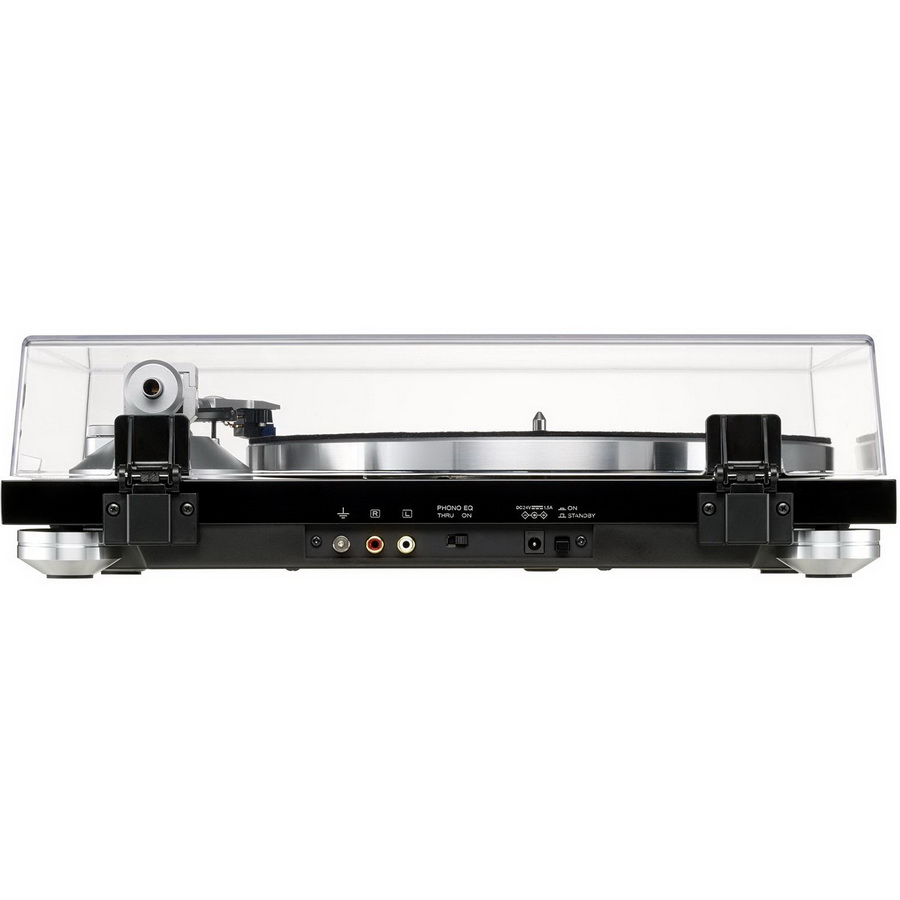

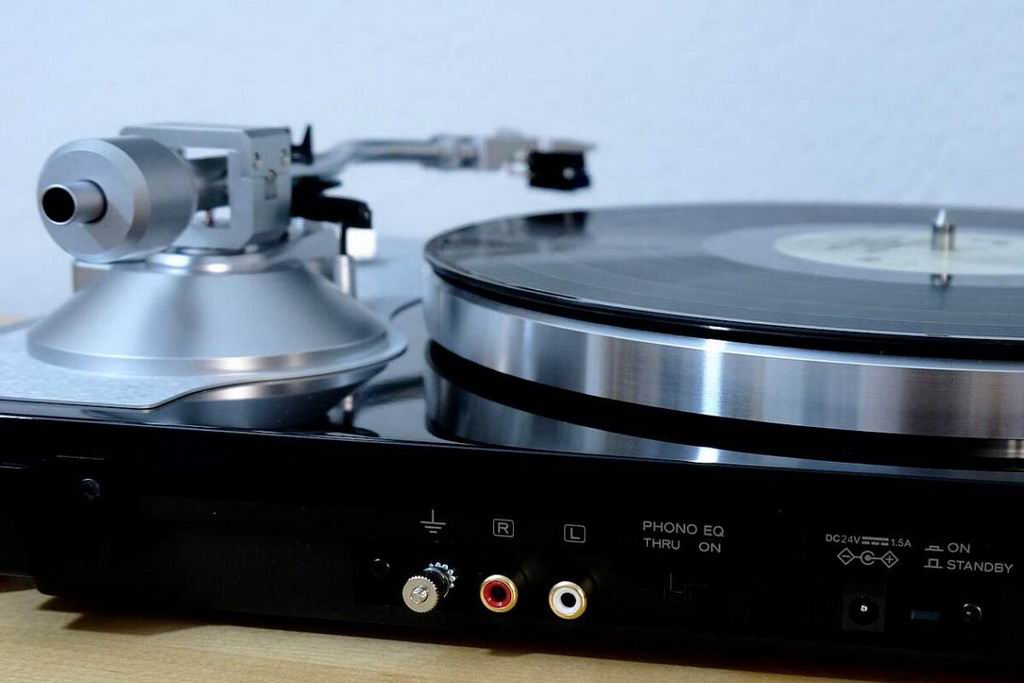

Задняя панель довольно хорошо оснащена. Сначала идет провод заземления, затем пара выходных разъемов RCA и переключатель для включения или выключения встроенного фонокорректора. Этот переключатель имеет два положения: «Вкл.», что означает, что фонокорректор активен, и «Транзистор», что означает, что он отключен, и проигрыватель следует подключить к фоно-входу усилителя. Наконец, есть вход для источника питания 24 В постоянного тока, а рядом с ним — переключатель режима ожидания/включения питания.

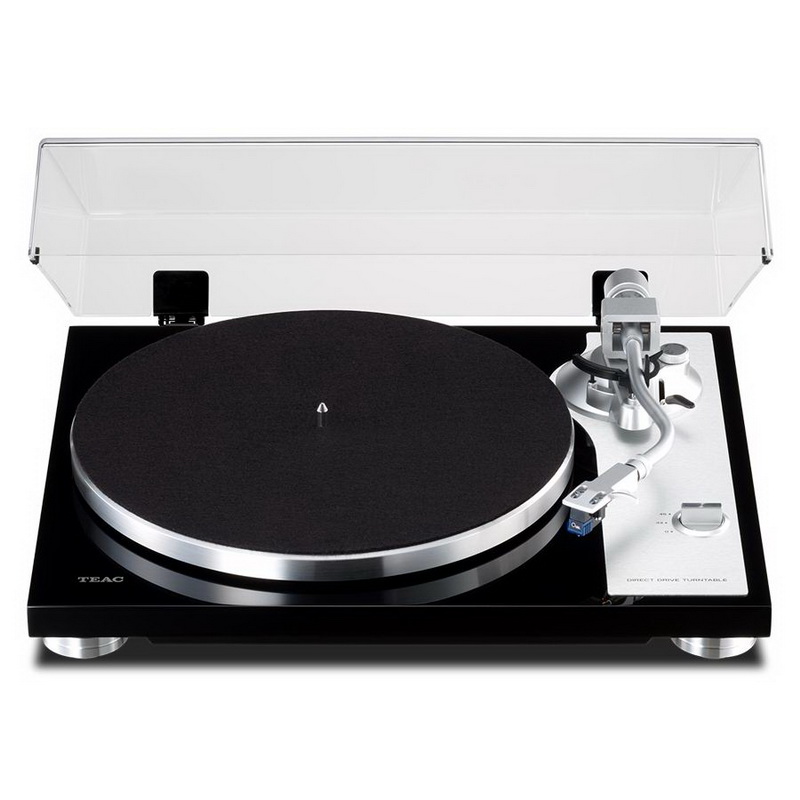

Прилагаемая пылезащитная крышка крепится к двум петлям и плавно открывается. Большой сетевой адаптер будет занимать многорозеточный удлинитель. В комплект поставки также входят адаптер для пластинок 45 об/мин, неплохие, но не слишком сложные соединительные кабели и руководство пользователя на восьми языках. На модель TN-4D-SE предоставляется годовая гарантия на запчасти и работу. Проигрыватель TN-4D-SE был хорошо упакован. Распаковка немного напоминала разбор русской матрешки. Открыв внешнюю транспортировочную коробку, мы обнаружили еще одну коробку, в которой находилась коробка с проигрывателем. Как и ожидалось, состояние проигрывателя при доставке было безупречным.


Откройте последнюю коробку, и первыми предметами окажутся руководство пользователя и сложенный кусок картона, удерживающий войлочный коврик под диск. Удалите их, и вы увидите пылезащитную крышку в защитном пластиковом чехле. Когда пылезащитная крышка убрана, становится виден сам проигрыватель, удерживаемый двумя пенополистирольными подложками. Поднимите их, и проигрыватель легко вынимается. В нишах на подложках находятся шелл с предварительно установленным картриджем, противовес, петли, адаптер для пластинок 45 об/мин и блок питания. Подняв проигрыватель, вы увидите алюминиевый диск в собственном пластиковом пакете на дне коробки. Межблочные кабели также находятся в отдельном пакете.

После того, как все детали будут в наличии, вам необходимо снять амортизирующие прокладки, удерживающие шарнир тонарма на месте во время транспортировки, а затем установить устройство на ровную поверхность. Достаньте диск из пакета и положите его на шпиндель, а затем на войлочный коврик. Затем установите противовес на задней части тонарма так, чтобы цифры были обращены к передней части проигрывателя. Компания TEAC рекомендует закручивать противовес до упора — делайте это, но аккуратно.


Далее установите шелл на переднюю часть тонарма, закрепив его гайкой на конце тонарма. Прежде чем продолжить, снимите защитный колпачок с иглы картриджа, но убедитесь, что вы не проводите иглой по войлочному коврику и не ударяете ее. Опять же, «аккуратно» — ключевое слово. Отпустите фиксатор тонарма, чтобы тонарм мог свободно перемещаться. Задействуйте рычаг подъема и слегка переместите тонарм влево, между его опорой и диском. Затем опустите тонарм с помощью рычага. Поверните противовес по часовой стрелке, пока весь тонарм не станет параллелен верхней части основания.

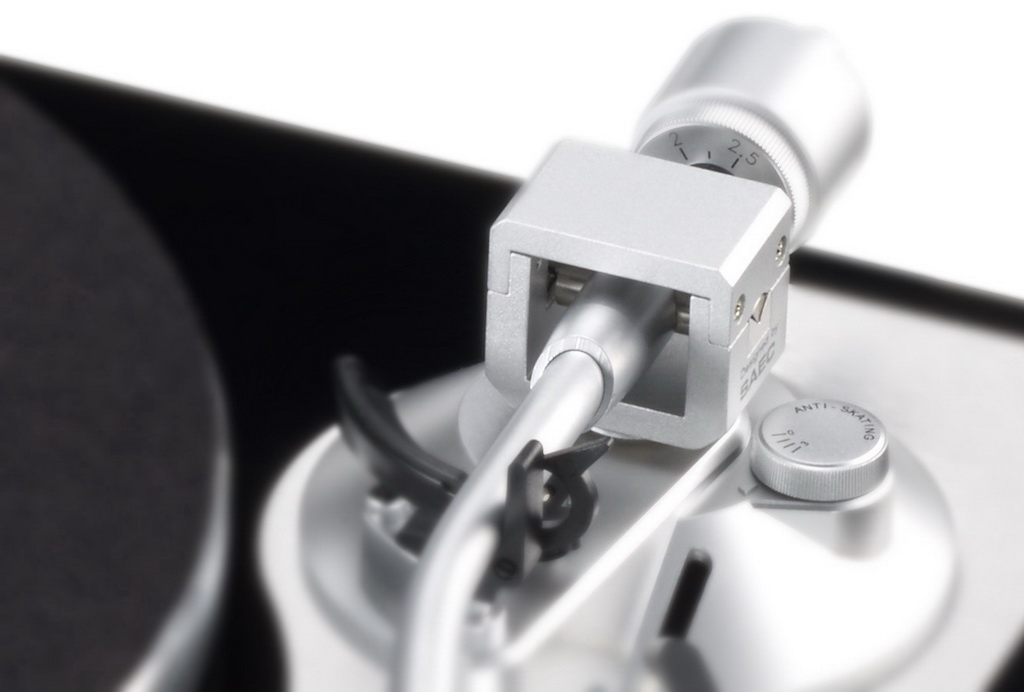

В этот момент тонарм сбалансирован — прижимная сила равна 0 г. Удерживая противовес, поверните шкалу до тех пор, пока «0» не совпадет с канавкой на верхней части тонарма. Затем поверните противовес и шкалу против часовой стрелки, пока показания шкалы не достигнут приблизительно 2,3 г (23 мН). Это установит прижимную силу тонарма на рекомендуемое значение для картриджа Oyster. Наконец, отрегулируйте антискейтинг до значения, максимально близкого к 2,3. (Давление антискейтинга противодействует стремлению тонарма сместиться к центру диска.)


Теперь перейдите к задней панели устройства. Вставьте межблочные RCA-разъемы в соответствующие гнезда, а затем закрепите заземляющий провод с помощью рифленой ручки. Убедитесь, что переключатель фонокорректора находится в правильном положении: «Вкл.», если ваш усилитель не имеет фонокорректора; «Проклятие», если он есть. Сначала подключите блок питания к проигрывателю, а затем к розетке. Блок питания, поставляемый с моим образцом, имел контакты только для розеток американского/канадского стандарта. Нажмите кнопку включения/выключения в положение «Вкл.», и устройство готово к работе.

Компания TEAC оценивает детонацию и вибрацию устройства в 0,1%, но не указывает точность скорости вращения. Оценки, полученные с помощью приложения RPM, показали скорость вращения для 33⅓ об/мин 33,36 об/мин (+0,09%) с детонацией ±0,20%. Оценки для 45 об/мин составили 45,08 об/мин (+0,18%) с детонацией ±0,16%. Эти цифры являются средними значениями нескольких измерений. Меня немного удивили довольно высокие показатели детонации TN-4D, поскольку два других проигрывателя с прямым приводом, которые я тестировал, Technics SL-1210GR и Music Hall Stealth , показали более низкие показатели детонации (±0,02% и ±0,04% соответственно при 33⅓ об/мин). При этом проигрыватели Technics и Music Hall стоят более чем в два раза дороже, чем TEAC. Как и следовало ожидать от проигрывателя с прямым приводом, диск TN-4D запускается и останавливается очень быстро.


Компания TEAC создала настоящий шедевр в лице проигрывателя TN-4D-SE. Единственное, на что я могу пожаловаться, это завышенные показатели детонации, но, честно говоря, я не услышал никаких подобных колебаний скорости во время воспроизведения музыки. Мотор работает тихо и быстро запускается и останавливается. Я считаю, что тонарм очень качественный, а картридж Sumiko Oyster показал себя лучше, чем я ожидал. Хотя он и недешевый, цена TN-4D-SE ниже средней для проигрывателей с прямым приводом. Он отлично выглядит и хорошо работает — чего еще можно желать? TEAC TN-4D-SE — это определенно проигрыватель, на который стоит обратить внимание, если он вписывается в ваш бюджет.

Характеристики TEAC TN-4D SE

Скорость 33 1/3, 45 об/мин (электронное переключение)
Точность скорости +/- 1 %
Коэффициент детонаций менее 0,1%
Привод прямой
Соотношение сигнал/шум 67 дБ
Прижимная сила 0 – 5 грамм
Опорный диск алюминий, 332 мм, с фетровым ковриком
Тонарм S-образный, алюминиевый
Эффективная длина тонарма 223 мм
Совместимость с картриджами 4 – 13 г (14 – 23 г вместе с шеллом)
Звукосниматель MM-картридж Sumiko Oyster
Встроенный фонокорректор есть
Антискейтинг регулируемый
Выход Phono/линейный (RCA)
Уровень выходного сигнала 4 мВ (Phono)/ 224 мВ (линейный)
Комплект поставки пылезащитная крышка
Габариты (Ш х В х Г) 420 х 117 х 356 мм
Вес 6,1 кг
