Модель усилителя Yamaha A-S1200 обладает дискретной топологией схем с применением отборных комплектующих премиум-класса, отличается высокой скоростью нарастания выходного сигнала и имеет разнесенные платы каскада усиления мощности, что обеспечивает полное разделение каналов и исключает их взаимное влияние друг на друга. Между платами находится блок питания, оснащенный массивным трансформатором с Ш-образным сердечником, который закреплен на шасси с помощью прокладки из латуни с целью минимизации вибраций и шумов. В БП задействованы четыре высокоемкостных конденсатора в карбоновых оболочках. В цепях модели установлены двенадцать локальных регуляторов шунтового типа, гарантирующих стабильность питания всех секций усилителя. Усилитель выдает максимальную мощность в 160 Вт на канал при 4 Ом.


Интегральный усилитель Yamaha A-S1200 использует в своей конструкции симметричную оконечную секцию с так называемыми «плавающими» источниками питания (технология Floating and Balanced Power Amplifier) и МОП-транзисторами, способствующими получению более теплого и естественного звучания. «Плавающая» (по отношению к контуру заземления) схемотехника оконечной секции позволяет избавиться от вредного влияния небольших колебаний напряжения и шумов «земляной» шины. Благодаря такой технологии удается получить более высокое соотношение сигнал/шум, а также обеспечить звуковую сцену с точной локализацией музыкальных образов в пространстве.


Для отключения темброблока с целью получения более натурального саунда достаточно установить регуляторы ВЧ и НЧ в среднее положение. В усилителе задействован прецизионный электронный регулятор громкости, произведенный компанией New Japan Radio Co., Ltd. и обеспечивающий исключительно чистый звук. В Yamaha A-S1200 встроен дискретный фонокорректор, позволяющий работать с картриджами обоих типов (MM и MC).


Схемотехника усилителя отличается низким сопротивлением, что позволяет улучшить басовую отдачу и динамику звучания. Пропускная способность сильноточной линии увеличена за счет применения кабеля большего сечения. В итоге Yamaha A-S1200 может похвастаться высоким демпинг-фактором, что расширяет его потенциал в плане контроля АС.

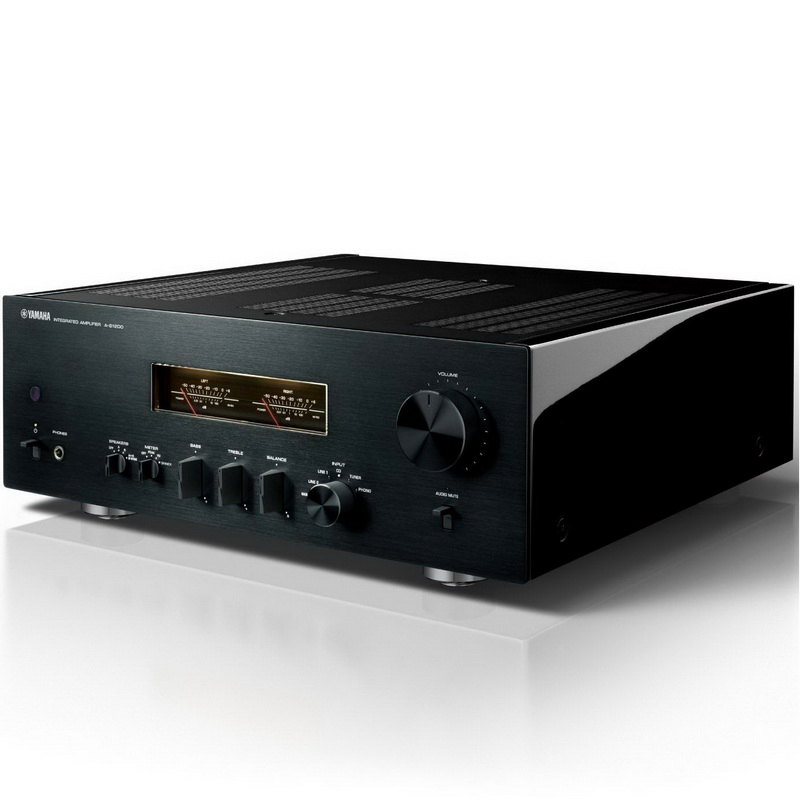

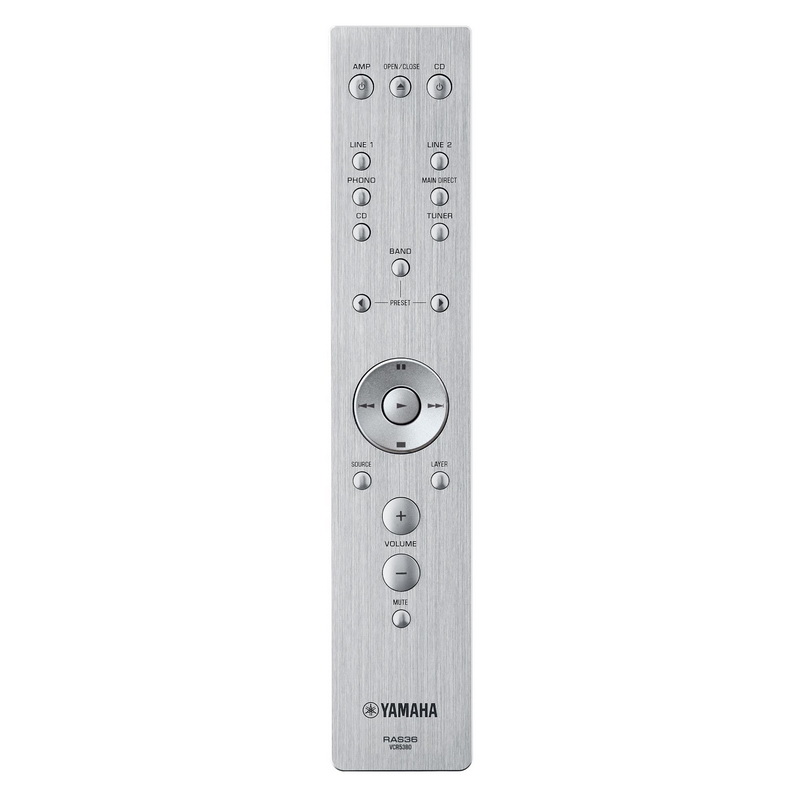

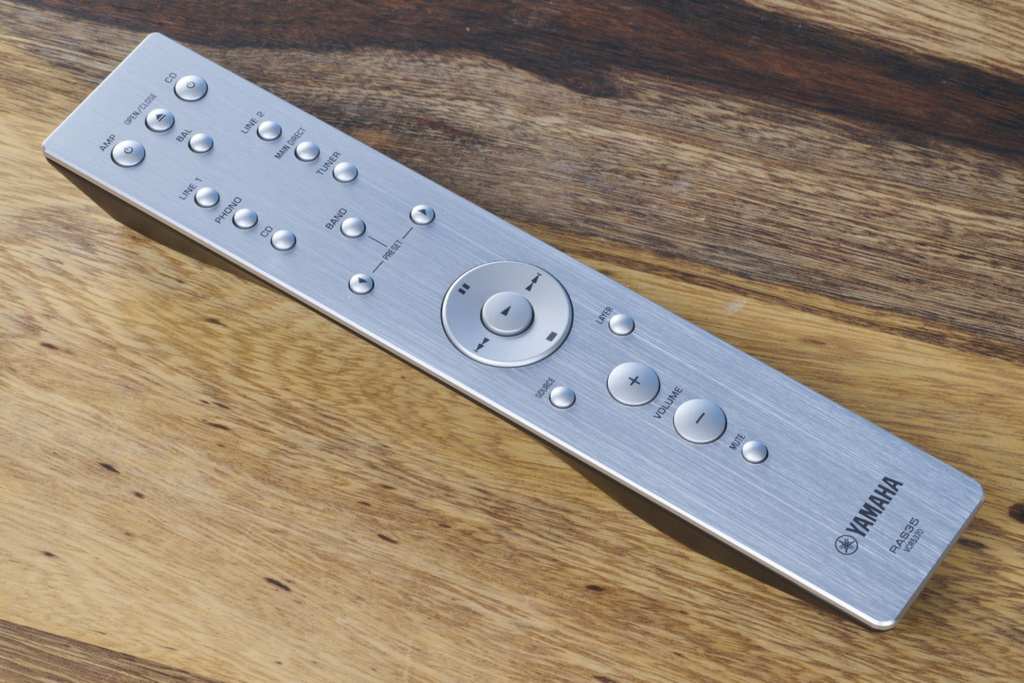

Усилитель выполнен в дизайне, тяготеющем к классике времен «золотого века» аудио, что подчеркивают деревянные боковины, толстая алюминиевая панель фасада и стрелочные индикаторы уровня сигнала. Модель оснащается четырьмя парами латунных винтовых клемм оригинальной формы. На тыльной панели имеется набор линейных входов, разъемы MM/MC-фонокорректора, выход для записи, Pre Out и вход для прямого доступа к оконечной секции. Для управления усилителем предусмотрен штатный пульт, также позволяющий командовать CD-проигрывателем CD-S2100.

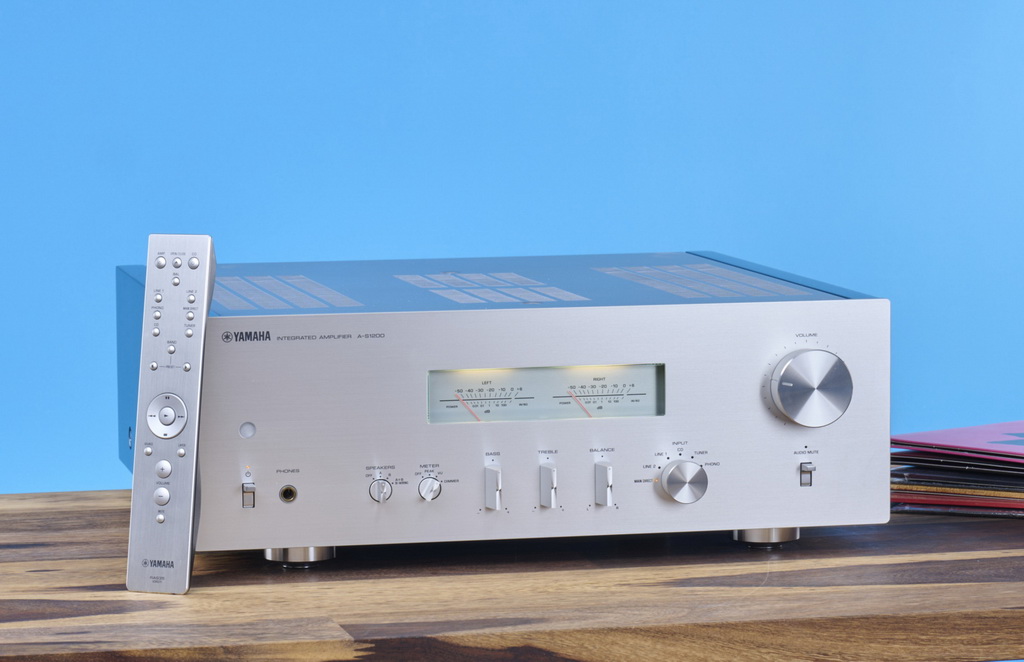

Обзор Yamaha A-S1200

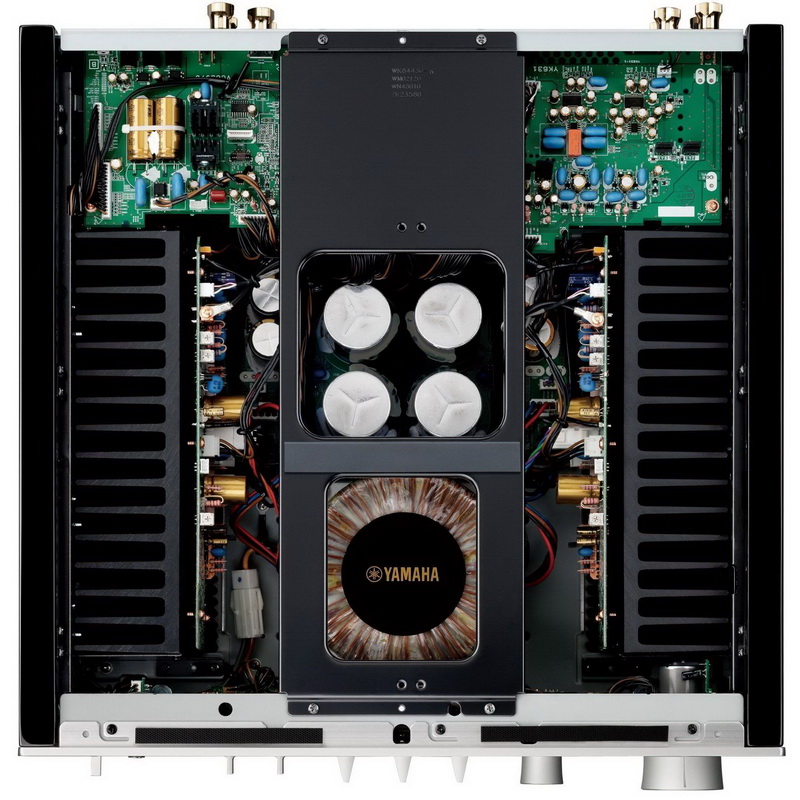

Модель A-S1200 радует не только слух, но и тактильные ощущения владельца благодаря полированным деревянным боковым панелям, точно зафиксированным переключателям и поворотным регуляторам без люфта. Вся конструкция 1200 заметно отличается от более дешевых моделей A-S701, 501 и так далее. Вес 1200 ровно вдвое больше, чем у следующей по размеру модели 701. Как и его более крупные собратья, он производится на главном заводе в Японии, а не в Малайзии. Усилитель установлен на прочном стальном каркасе и имеет симметричную конструкцию вокруг центрального блока питания. И симметрична она не только в одном отношении.


Наиболее очевидная симметрия заключается в расположении выходных каскадов: каждый канал занимает свою сторону корпуса, включая собственный толстостенный алюминиевый радиатор. Однако еще более сложная симметрия обнаруживается в схеме выходного каскада. Каждый канал состоит из двух одинаковых силовых MOSFET-транзисторов (вместо комплементарных двухтактных пар), работающих от разных напряжений питания. Напряжение 1 должно быть точным зеркальным отражением напряжения 2, что требует плавающего источника питания и, следовательно, уже удваивает сложность схемы. Драйверные каскады и контуры отрицательной обратной связи также дублируются и работают в зеркальном режиме. Эта схема «Circlotron» — не новая, но редко используемая из-за своей сложности — обещает особенно низкий уровень искажений и линейную работу и является специализацией больших усилителей Yamaha на протяжении нескольких поколений.


Усилитель весом 22 килограмма выдает 90/150 Вт на нагрузку 8/4 Ом, чего более чем достаточно, за исключением действительно исключительных нагрузок. Тем более что модель 1200 с мощным тороидальным трансформатором мощностью 635 ВА обладает достаточным запасом мощности даже для «сложных» акустических систем с выраженными минимумами импеданса и значительными фазовыми сдвигами. Подача тока особенно важна при параллельном подключении двух пар акустических систем. Yamaha упрощает этот процесс благодаря двум переключаемым парам клемм для подключения акустических систем – на очень прочных винтовых клеммах из цельной позолоченной латуни. Официально положение переключателя "A+B" предназначено только для двухпроводного подключения; категорически запрещается подключать две полные пары динамиков параллельно. Причина в том, что это может выйти за пределы безопасного диапазона работы: два 4-омных динамика подключаются параллельно к 2-омной нагрузке. В сочетании с высокой громкостью это может привести к такому большому току, что усилитель перегреется. Однако, при соблюдении здравых принципов и умеренной громкости, ничего плохого произойти не должно.

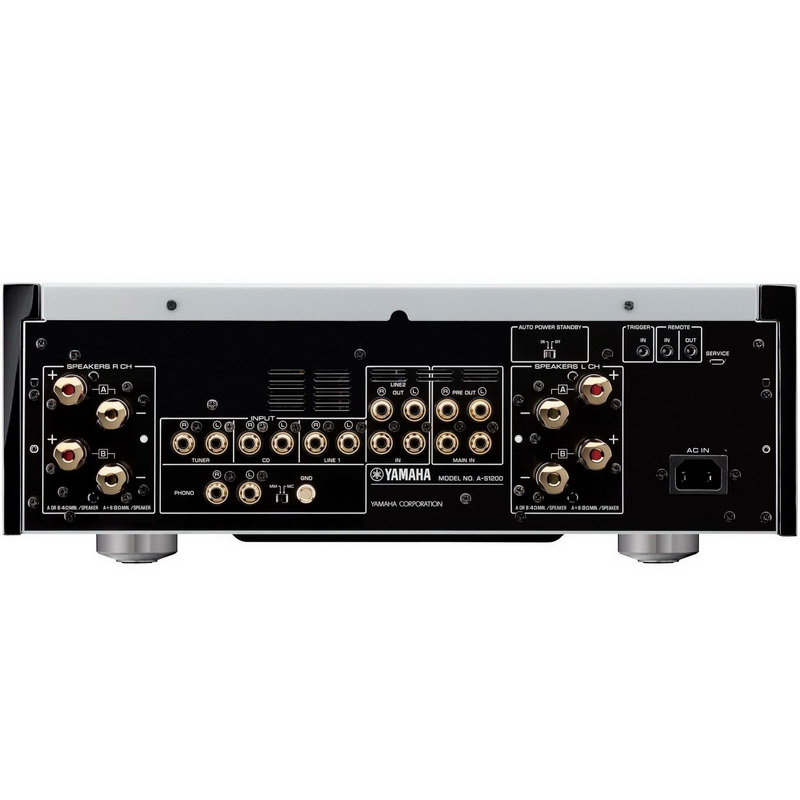

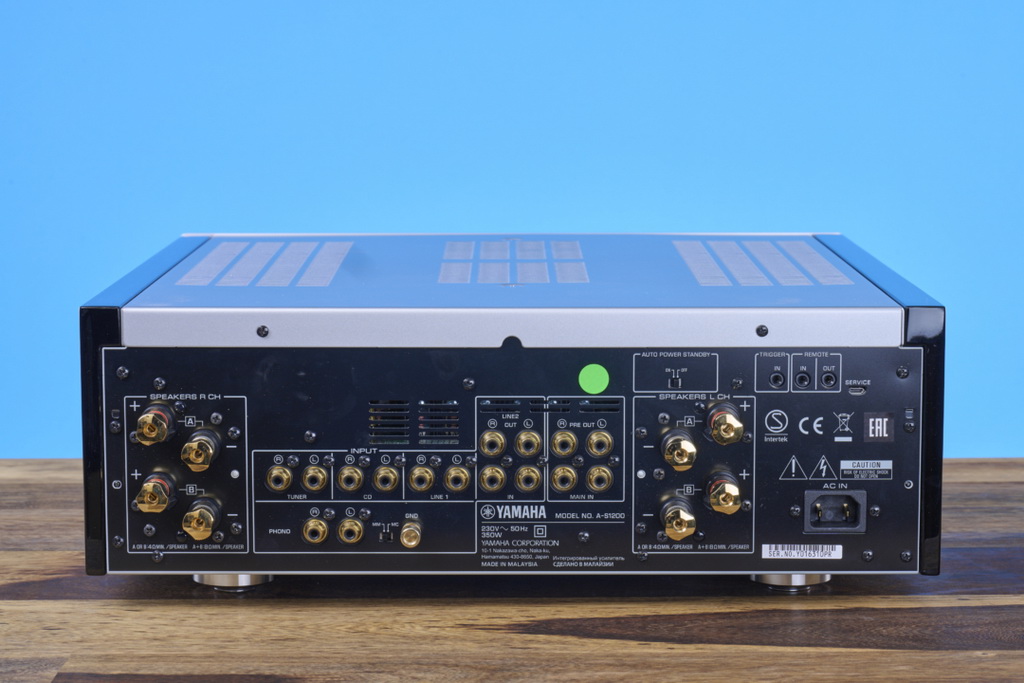

Клеммы для подключения акустических систем расположены в крайнем правом и левом углах задней панели, в соответствии с расположением усилителей мощности. Между ними находится панель разъемов, напоминающая более старые модели. Yamaha не имеет цифровых входов, но оснащена тремя классическими линейными входами, дополнительным линейным входом с выходом для записи, который можно использовать как петлю для магнитофона, и фонокорректором с возможностью переключения между картриджами MM и MC. Разъемы "Main In" позволяют напрямую подключаться, например, к усилителю мощности Yamaha, чтобы интегрировать внешний процессор объемного звучания в вашу систему. В свою очередь, имеется также выход Pre-Out, предварительный выход, который можно использовать для подключения внешних усилителей мощности или сабвуферов .

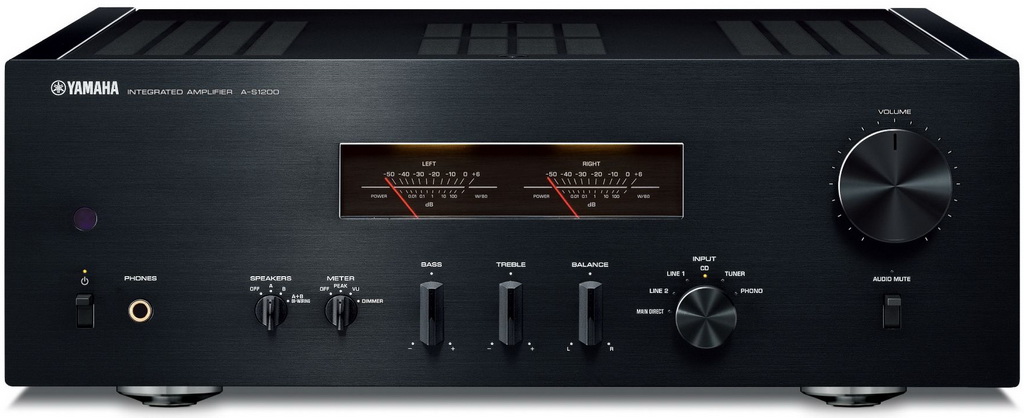

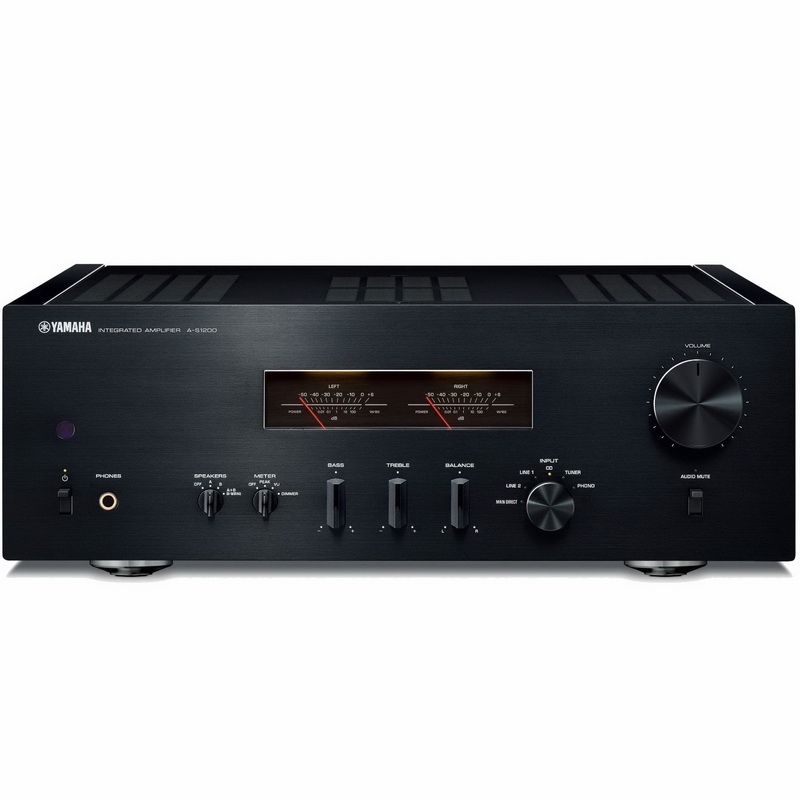

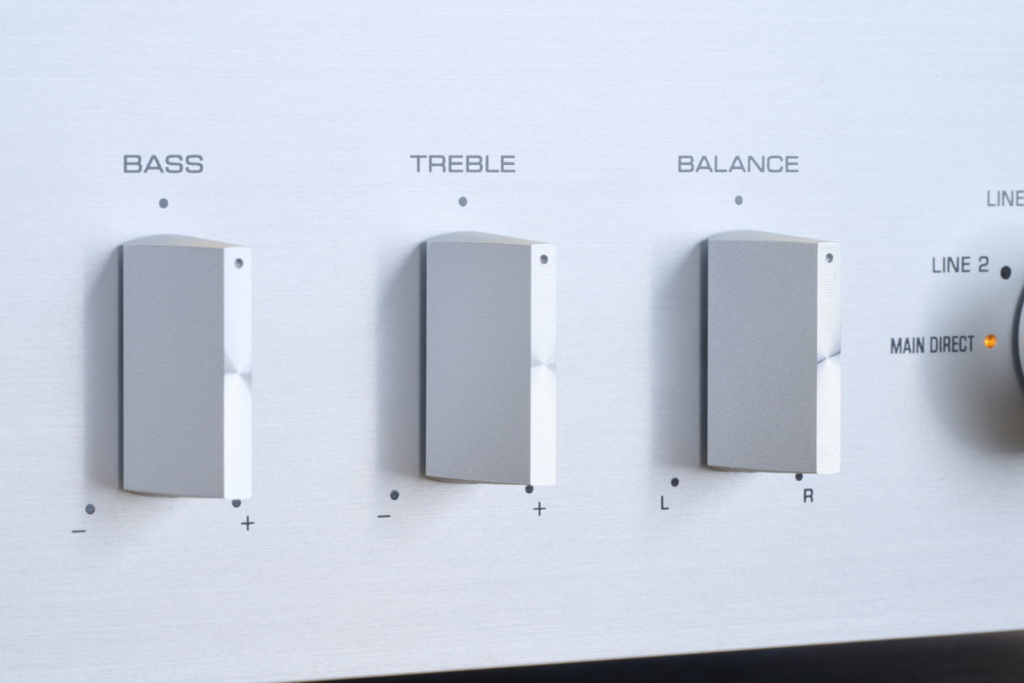

На передней панели вы найдете набор ручек, переключателей и регуляторов, выполненных в классическом стиле из каталога Yamaha – и, по крайней мере, не уступающих им по тактильным ощущениям. Регулятор громкости обеспечивает оптимальное, плавное сопротивление, переключатель источников надежно фиксируется в нужном положении, а за кулисами незаметно работающие реле управляют электрическим переключением. Регулировка тембра выполнена очень грамотно. Ее плоские поворотные ручки имеют встроенную функцию переключения. Когда обе ручки находятся в вертикальном положении, то есть на нуле, реле направляют сигнал непосредственно через фильтры низких и высоких частот. Любители фонокорректора оценят абсолютно топовую плату предусилителя с полностью дискретной схемой, состоящей из десятков отдельных транзисторов, которая практически идентична схеме сверхдорогой флагманской модели A-S3200.


Единственное отличие модели 1200 заключается в том, что переключатель MM/MC переместился с передней панели на заднюю. Однако это не упрощает конструкцию печатной платы, поскольку преобразование в конечном итоге по-прежнему осуществляется с помощью реле. Фонокорректор, похоже, оптимизирован для низкоимпедансных картриджей в режиме MC. Например, хорошо подойдут картриджи серии Quintet от Ortofon. Или Dynavector DV20X2L. Менее подходящими были бы картриджи MC с высоким импедансом, такие как Hana SL или Denon DL-103. Lyra, также использованная в тесте, находится на грани допустимого с её 8-омными катушками: производитель рекомендует сопротивление на выходе около 100 Ом или выше. С 50-омными катушками Yamaha звук становится немного темнее, но остаётся исключительно утончённым.

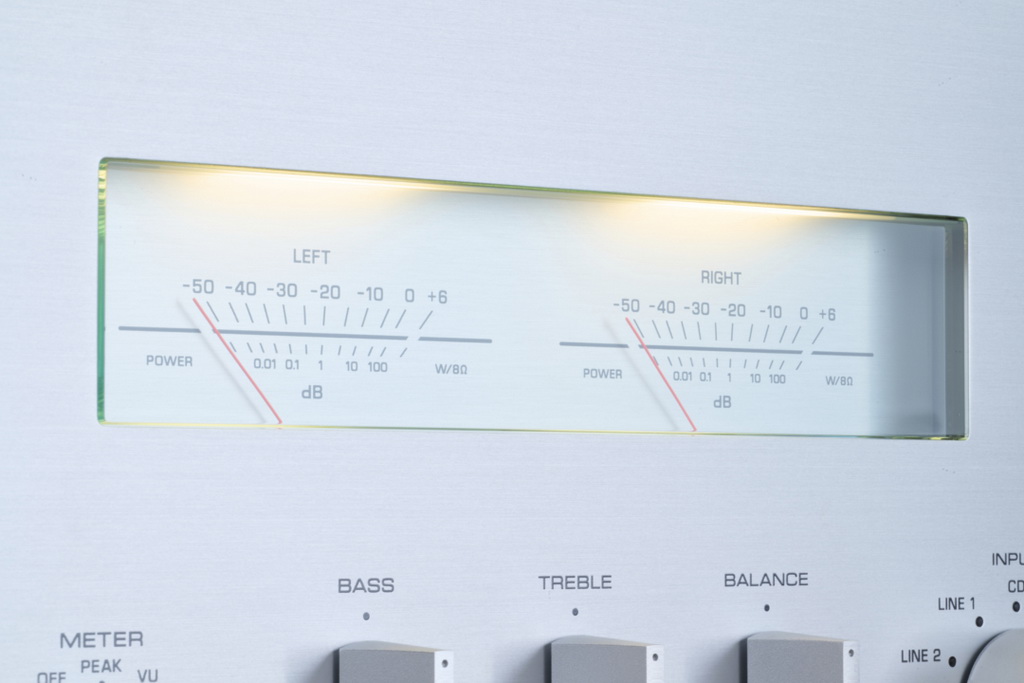

Винтажный вид прекрасно дополняют два аналоговых индикатора, предназначенных для отображения выходной мощности в виде среднего или пикового значения. Показания не являются по-настоящему точными: строго говоря, они показывают выходное напряжение. Мощность генерируется только при протекании тока, а величина тока зависит не только от напряжения, но и, что особенно важно, от импеданса динамика. Тем не менее, стрелки полезны в качестве приблизительной оценки, и, самое главное, они отлично выглядят. Привлекательную подсветку шкалы можно плавно регулировать по яркости, или же приборы можно полностью выключить.

Характеристики Yamaha A-S1200

Выходная мощность 2 х 90 Вт (8 Ом, 20 Гц – 20 кГц, КНИ: 0,07%), 2 х 150 Вт (4 Ом, 20 Гц – 20 кГц, КНИ: 0,07%)
Максимальная выходная мощность 2 х 160 Вт (4 Ом, 1 кГц, КНИ: 0,7%)
Динамическая мощность/канал 105 Вт (8 Ом), 135 Вт (6 Ом), 190 Вт (4 Ом), 220 Вт (2 Ом)
Коэффициент демпфирования 250
Диапазон частот 5 Гц – 100 кГц (+ 0 дБ, - 3 дБ)
Точность кривой RIAA-коррекции 20 Гц – 20 кГц (± 0,5 дБ)
Коэффициент гармонических искажений 0,025% (от входа “CD” до выхода на колонки, 20 Гц - 20 кГц)
Отношение сигнал/шум 100 дБ (CD, 200 мВ)
Входная чувствительность/импеданс 200 мВ/47 кОм (CD)
Максимальное входное напряжение 2,8 В (1 кГц, КНИ: 0,5%), 50 мВ (вход фонокорректора, MM-картридж, 1 кГц, КНИ: 0,5%), 2,2 мВ (вход фонокорректора, MC-картридж, 1 кГц, КНИ: 0,5%)
Входы 3 линейных RCA, вход RCA для мониторинга записи, вход MM/MC-фонокорректора, Main In для прямого доступа к оконечной секции
Выходы 6,3 мм для наушников, для записи (RCA), Pre Out (RCA)
Прочая коммутация триггерный вход, вход Remote In и выход Remote Out, заземляющая клемма, сервисный разъем System Connector
Блок питания трансформатор с Ш-образным сердечником, 4 буферных конденсатора емкостью по 18000 мкФ каждый
Потребляемая мощность 350 Вт, standby: 0,3 Вт
Выход на АС 4 пары винтовых позолоченных клемм
Пульт ДУ может управлять CD-проигрывателем CD-S2100
Габариты (ШхВхГ) 435x157x463 мм
Вес 22 кг
