Токийская электро-акустическая компании (Tokyo Electro-Acoustic Company), более известная почитателям высококачественного звука как TEAC, объявляет о выпуске нового, более доступного USB ЦАП. Модель называется Teac UD-301-X и разработана она на основе текущей, более высококлассной модели UD-501. Новая базовая конструкция аналогична старшей модели, включая симметричный (балансный) двухканальный вход, два ЦАП Burr-Brown PCM1795 от компании Texas Instruments и высококачественный блок питания с тороидальным трансформатором.


Новый ЦАП Teac UD-301-X через вход USB работает с аудиофайлами формата DSD 2,8/ 5,6 МГц, в то время как аудиофайлы формата PCM ограничены по частоте дискретизации и разрядности кодирования, лишь 192 кГц / 24 бит (по сравнению с 384 кГц / 32 бит у модели UD-501). Есть и оптический, и коаксиальный цифровые входы, с поддержкой до 192 кГц / 24 бит, аналоговый звуковой сигнал выводится на разъемы типов RCA и XLR.

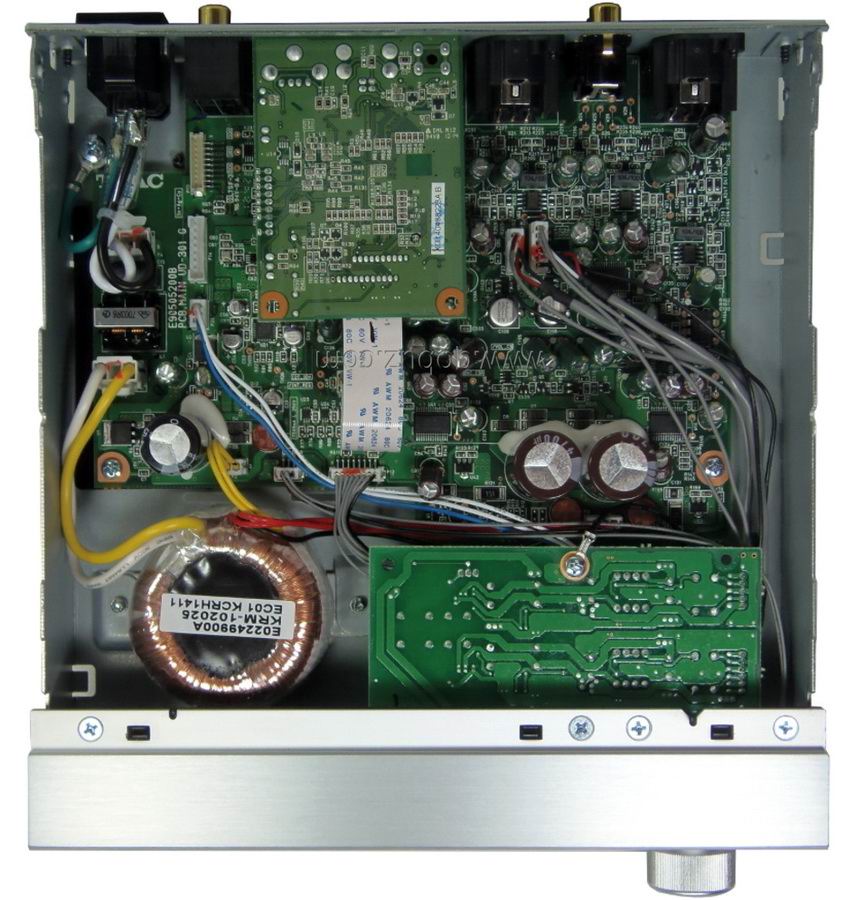

В схеме TEAC UD-301-X предусмотрена возможность повышения частоты дискретизации любых входных сигналов до 192 кГц, для обеспечения более точной обработки. При желании это преобразование можно отключить. Аппарат построен на базе высококлассной микросхеме ЦАП BurrBrown PCM1795 (по одной на канал), а в аналоговой цепи используются операционные усилители Muses японской фирмы NJR (также по одному в каждом канале), разработанные специально для аудиоустройств. Схема устройства выполнена по принципу двойного моно, что обеспечивает хорошее разделение стереоканалов и выразительную звуковую картину с точной расстановкой образов. В блоке питания TEAC UD-301-X используется тороидальный трансформатор с низким уровнем излучаемых помех и существенным запасом по отдаваемой мощности.


Кроме собственно ЦАП, устройство содержит усилитель для наушников, который развивает выходную мощность 2 х 100 мВт при работе на 32-омную нагрузку. В этом усилителе сведено к минимуму использование разделительных конденсаторов (схемотехника CCLC), что позволило минимизировать искажения звука. Для регулировки громкости используется аналоговый потенциометр. Аппарат оснащен балансными и небалансными аналоговыми выходами, а уровень его сигнала может быть фиксированным и регулируемым. В последнем случае TEAC UD-301-X можно подключить непосредственно ко входу усилителя мощности или активной акустики. Цифроаналоговый преобразователь UD-301-X имеет также встроенный усилитель для непосредственного прослушивания музыки через наушники. Выходная мощность по каждому каналу составляет 100 мВт.

Обзор TEAC UD-301-X от портала Stereo.ru

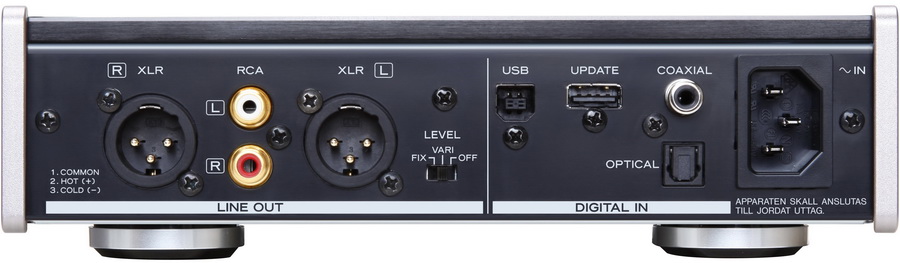

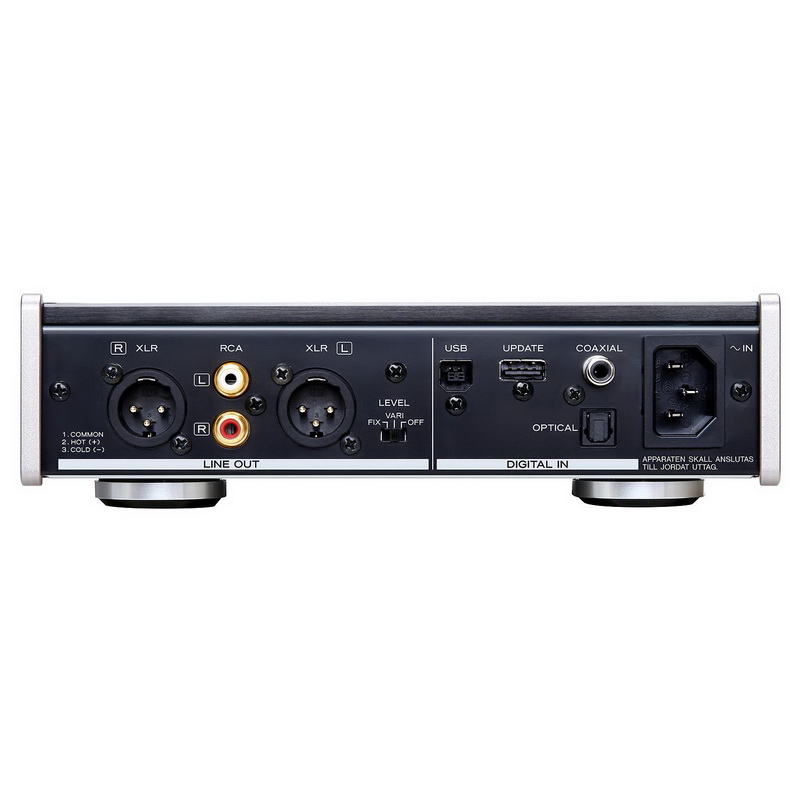

На первый взгляд это вполне исчерпывающая характеристика. Сзади располагаются те же цифровые порты, какими оборудовал и усилитель,— USB A+B, коаксиальный и оптический. Однако букет аналоговых выходов несколько иной: имеются как несимметричные, так и балансные (клеммы XLR).

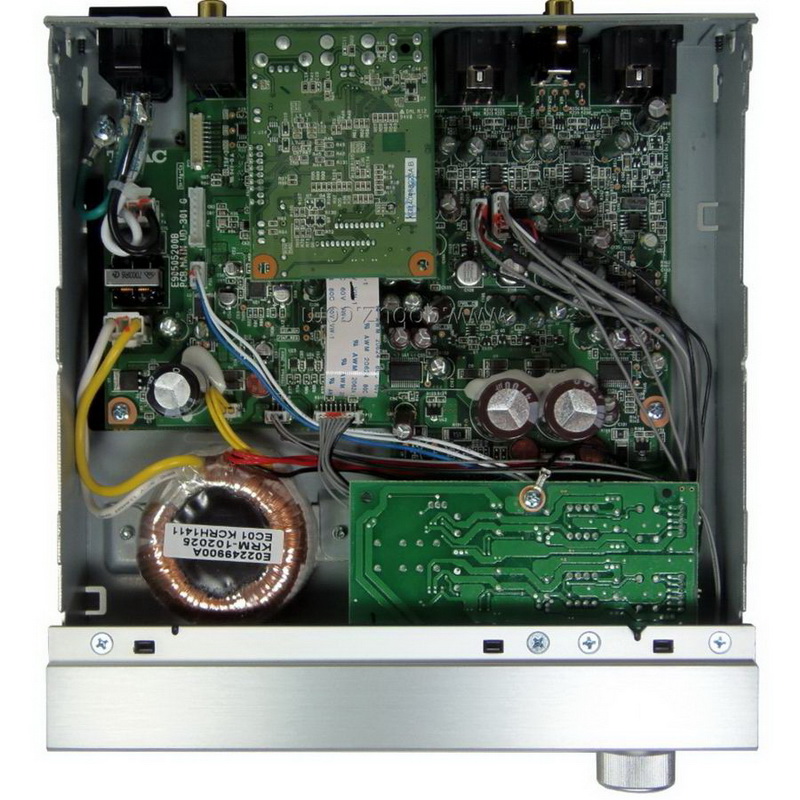

В блоке питания тоже используется высокоэффективный тороидальный трансформатор с малыми токами утечки. Выходные каскады формирования аналогового сигнала собраны, как и у Teac AI-301DA, на операционниках, но более качественных (используется чип MUSES8920 от New Japan Radio, разработанный специально для HiFi-аппаратуры). Их два — по одному на канал (это касается и усилителя для наушников). Аналогичная ситуация с ЦАПом — в каждом канале установлена «своя» микросхема BurrBrown PCM1795. Короче говоря, компонент имеет схему «двойное моно», что значительно повышает качество звучания.


Приняты и другие меры, приближающие Teac UD-301-X к уровню референсной аппаратуры. В частности, выходные цепи можно отключить, и устройство превратится в высококачественный усилитель для наушников (на задней панели есть специальный тумблер). Кроме того, выход аналогового стереосигнала можно сделать регулируемым (для работы с мощником или активной акустикой) или нерегулируемым (чтобы подать сигнал на полный усилитель).

В отличие от AI-301DA преобразователь Teac UD301-X способен повышать частоту дискретизации входного потока в два или четыре раза (для CD-сигнала — до 88,2 или 176,4 кГц, для сигналов с нативной частотой 48 кГц — до 96/192 кГц). Остальные возможности — такие же, как у Teac AI301DA: чтение PCM-записей размерностью до 32/192 и DSD 2,8/5,6 МГц.

Характеристики TEAC UD-301-X

Диапазон частот 5 Гц - 55 кГц (-3 дБ, частота дискретизации 192 кГц)
Соотношение сигнал/шум 105 дБ
Искажения 0,0015% (1 кГц, частота дискретизации 192 кГц)
ЦАП 2 x BurrBrown PCM 1795
Конверсия входного сигнала до 192 кГц (отключаемая)
Вход USB USB 2.0 тип B, асинхронный, DSD (2,8 / 5,6 МГц), PCM (до 192 кГц), битрейт (16, 24, 32 бит)
Вход коаксиальный RCA, PCM (до 192 кГц), битрейт 16 / 24 бит
Вход оптический PCM (до 96 кГц), битрейт 16 / 24 бит
Выходы XLR максимальный уровень + 14 dBu, выходной импеданс 200 Ом
Выход RCA максимальный уровень 2 В, выходной импеданс 100 Ом
Выход на наушники Jack 6,3 мм, выходная мощность 2 х 100 мВ (32 Ом, 0,1% искажений)
Сопротивление наушников от 8 до 600 Ом
Потребляемая мощность 10 Вт
Габариты (ШхВхГ) 215 x 61 x 238 мм
Вес 2 кг
