В интегральном усилителе Yamaha A-S3000 применена новая высокопрочная конструкция с двойной структурой для предельно чистого и точного усиления аудиосигнала. Днище и амортизаторы рассеивают и поглощают внешнюю вибрацию. Каждая плата выполнена по принципу «плавающей конструкции» и поддерживается индивидуальной рамой, что способствует дополнительному устранению вибрации. Блок источника питания, состоящий из силового трансформатора и конденсаторов, которые являются основными источниками внутренней вибрации, надежно закреплен на трехмерной структурированной раме и прочно поддерживается передней и задней панелями. На левой и правой внутренних рамах крепятся печатная плата усилителя и тяжелые радиаторы. Таким образом, блок питания и платы усиления отделены друг от друга, и хорошо продуманная конструкция надежно поглощает вибрацию. Под каркасом, на котором смонтирован трансформатор, предусмотрено свободное пространство для прокладки проводов к схемам по кратчайшему пути. Заново спроектированное шасси этой инновационной конструкции позволяет минимизировать путь прохождения сигнала и добиться низкого импеданса, а также обеспечивает высокую степень жесткости и обладает антивибрационными свойствами. В результате значительно снижены потери сигнала, и усиленный звук отличается исключительной чистотой.

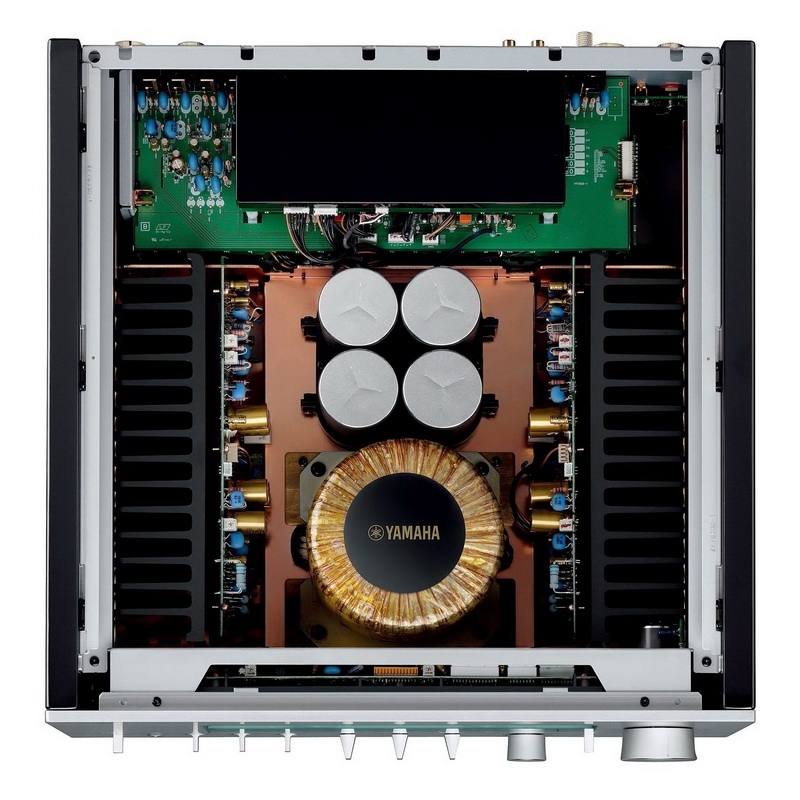

Изолированный трехмерный внутренний каркас усилителя Yamaha A-S3000 служит прочной опорой для большого тороидального трансформатора, который установлен в центральной части S3000 для идеального распределения веса. Медненый внутренний каркас является несущей конструкцией, которая жесткими перемычками объединяет переднюю/заднюю и боковые рамы, снижая вибрацию по всем направлениям. Для изготовления опоры, на которой смонтирован трансформатор, после всестороннего анализа звуковых свойства различных материалов (в том числе с использованием сеансов прослушивания) была выбрана латунь. Этот материал эффективно снижает вибрацию, передающуюся от трансформатора, помогая создать более четкое и прозрачное звучание.

Для получения сигнала абсолютной чистоты, передачи всех нюансов и динамизма музыки, например, при воспроизведении мощных низких частот или эмоций человеческого голоса, мы стремились добиться снижения импеданса во всей схеме Yamaha A-S3000. Двойная конструкция предусматривает свободное пространство под опорными рамами, которое необходимо для прокладки по кратчайшему пути кабелей питания от трансформатора до оконечного каскада, а также проводов для передачи аудиосигнала. Это помогает устранить потери при передаче сигнала, повысить стабильность питания даже при мощных импульсах, и в результате улучшить воспроизведение. Трехмерный внутренний каркас, служащий опорой для трансформатора, имеет медное покрытие. Снижение потенциала земли обеспечивает чрезвычайно низкий импеданс. Благодаря этому резко снижается уровень шума и достигается насыщенное эмоциональное звучание, полностью передающее экспрессию исполнителя.


Верхняя и фронтальная панели усилителя Yamaha A-S3000 изготовлены из немагнитного материала — алюминия с целью устранения любого неблагоприятного воздействия на аудиосигнал. После всестороннего анализа качества звука было решено определить для фронтальной панели толщину 7 мм, а для верхней — 6 мм. Благодаря высокой степени жесткости конструкции и эффективному подавлению вибрации звучание стало более естественным и объемным. Вентиляционные отверстия на верхней панели выполнены методом высокоточной резки с предельным вниманием к деталям. Стильные щели, как на модели CD-S3000, предназначены для отвода тепла блока питания, и соответствуют размеру установленного внутри трансформатора.

Конструкция Yamaha A-S3000 предусматривает использование независимых блоков предусилителя и усилителя мощности и идеально симметричную компоновку схем в левой и правой части внутреннего пространства. Отделение предусилителя, который имеет дело с сигналами малой мощности, от усилителя мощности, где присутствует высокое напряжение, значительно снижает уровень шума в звуке, вызываемый взаимными помехами. Кроме того, симметричная конструкция полностью изолированных друг от друга левой и правой секций, обеспечивает лучшее разделение каналов и повышает четкость стереофонических образов.

В основу конструкции Yamaha A-S3000 положена фирменная технология беспотенциального симметричного усилителе мощности. Использование выходных элементов с одинаковой полярностью на положительной и отрицательной сторонах выходного каскада, а также разделение цепей отрицательной обратной связи (ООС) и блока питания в общей сложности на четырех положительных и отрицательных полюсах левого и правого каналов обеспечивает симметричное двухтактное функционирование выходного каскада. Полная изоляция усилителя мощности от «земли» устраняет все отрицательные последствия от малейших отклонений напряжения или помех на шине заземления. Кроме того, выходные элементы включают МОП-транзисторы, которые обеспечивают теплое и естественное звучание. Использование МОП-транзисторов с одинаково распределенной полярностью развивает идею полностью симметричной конструкции с целью устранения неравномерности качества аудиосигнала за счет разницы в полярности — именно это является основной особенностью беспотенциального симметричного усилителя мощности. В результате достигается звучание с отличным отношением сигнал-шум и четко определенным звуковым полем.


Усилитель Yamaha A-S3000 обеспечивает полностью симметричную передачу сигнала. Кроме того, абсолютно симметрично функционируют цепи контроля (громкость, тембр и т.д.) предусилителя, реализуя тем самым идею идеальной симметрии во всех каскадах.

В разводке силового трансформатора применен остроумный метод для существенного снижения импеданса. В отличие от обычной схемы, обмотка трансформатора крепится к клеммам винтами. Это позволяет значительно сократить потери энергии, которые имеют место при соединении с использованием пайки. Тороидальный трансформатор выбран за то, что обеспечивает стабильность питание, а это помогает достижению более естественного и объемного звучания.

С целью полного устранения потерь энергии сигнала, для важных компонентов использованы резьбовые соединения — даже на печатных платах. Помимо проводного соединения для блочных конденсаторов в блоке питания, который являясь сердцевиной усилителя, требует высокого напряжения, винтовые соединения применяются во всех ключевых точках передачи сигнала, в том числе в месте соединения схем предусилителя с усилителем мощности. Провода идут также от выходного каскада усилителя мощности к акустическим клеммам. Кроме существенного сокращения пути прохождения сигнала, это позволяет значительно снизить импеданс и уменьшить потери сигнала.

Использованный в модели Yamaha A-S3000 высококачественный цифровой лестничный регулятор громкости был специально разработан компанией New Japan Radio Co., Ltd. Он предотвращает влияние на сигнал неравномерной скорости нарастания напряжения (окраска звука), обеспечивая более чистое звучание и быстрый отклик на резкие скачки динамики и импульсные звуки.


Схема усиления для проигрывателя грампластинок состоит из предварительного усилителя типа MC и усилителя частотного корректора, каждый из которых имеет дискретную конфигурацию, благодаря чему достигается насыщенное звучание с выраженной музыкальностью при воспроизведении виниловых пластинок проигрывателями с головками звукоснимателя обоих типов — MC (с подвижной катушкой) и MM (с подвижным магнитом).

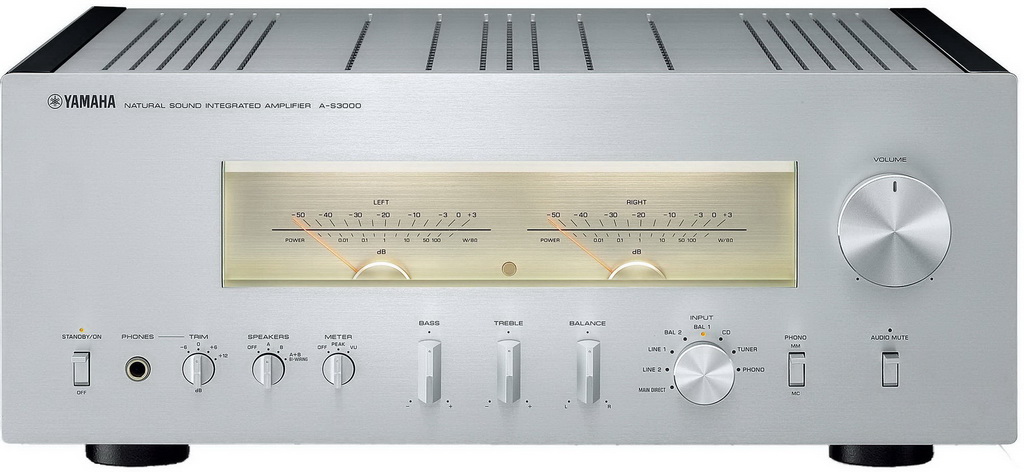

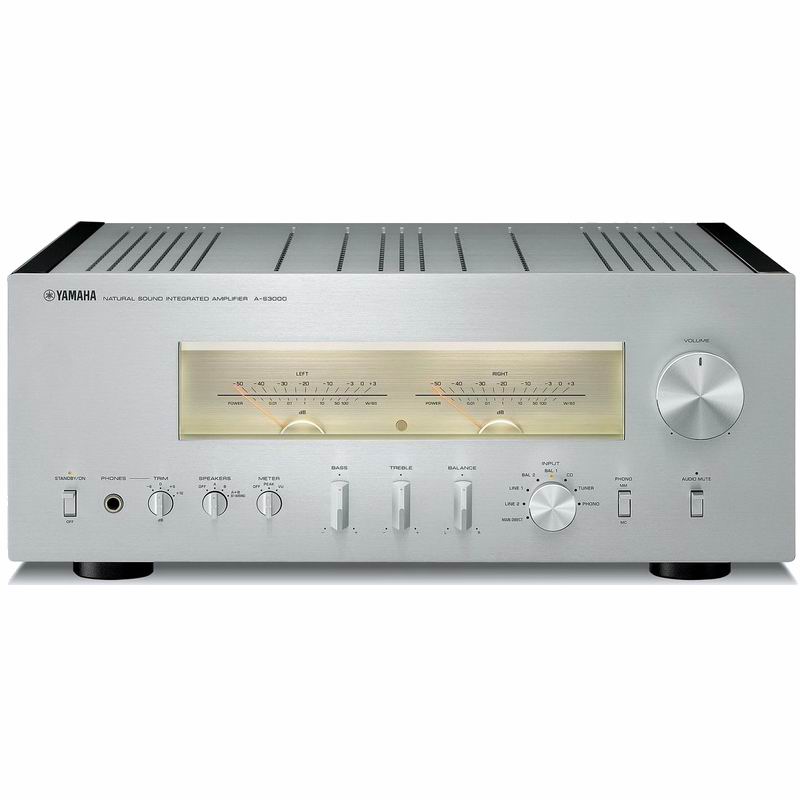

Yamaha A-S3000 оснащен большими индикаторами уровня на передней панели для прямого визуального отображения динамики и пульса музыки. Мягкая светодиодная подсветка создает ощущение теплоты и уюта. Помимо стандартного отображения уровня напряжения (VU) индикаторы могут показывать пики. Пользователь может сам выбрать желаемый режим. Окно индикаторов закрыто стеклом со скошенной кромкой, крепящимся к внутренней части передней панели без использования винтов. Это придает аппарату исключительно элегантный вид.

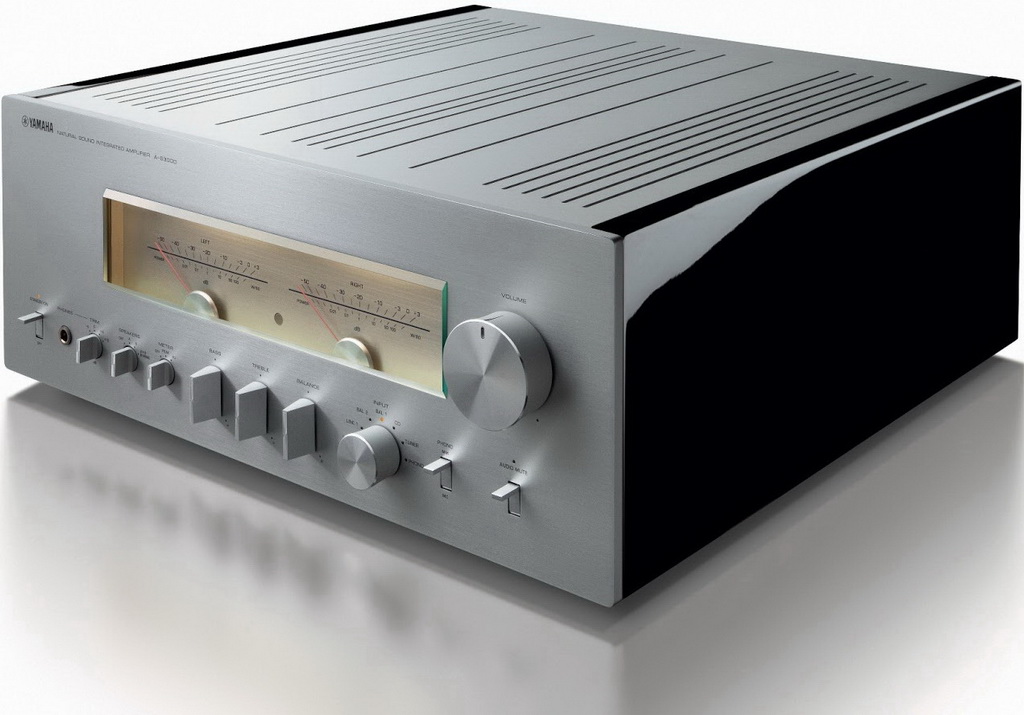

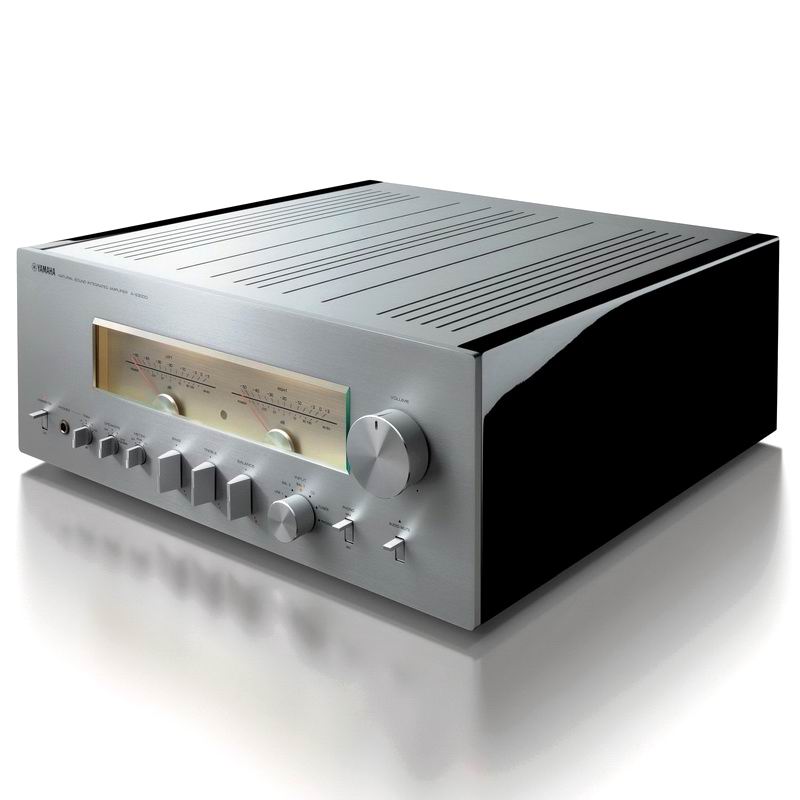

Как и подобает аудиотехнике высокого класса, модель Yamaha A-S3000 внешне похожа на музыкальный прибор: чистая гладкая поверхность, не видно никаких винтов. Каждый аспект конструкции и дизайна отражает высокий уровень мастерства и приверженность высокому качеству, свойственному изделиям компании Yamaha — мирового производителя музыкальных инструментов и оборудования. Для отделки корпуса усилителя использованы передовые технологии обработки, включая интеграцию верхней панели и боковых деревянных панелей без зазоров.

Акустические клеммы — последнее звено в цепи аудиосигнала этого усилителя — также созданы с особой тщательностью и вниманием к деталям. Оригинальные винтовые клеммы с большими головками выточены из латуни, и обеспечивают надежное соединение без потерь в качестве звука. Они не только элегантно выглядят, их форма прекрасно приспособлена для захвата, а затягивание требует минимального усилия.


Поскольку пользователь постоянно касается руками регуляторов и переключателей, мы стремились сделать их приятными на ощупь, уделяя пристальное внимание дизайну и текстуре. От ручек громкости, селектора входов, других элементов управления, выточенных из алюминия, буквально исходит ощущение элегантности и роскоши. Тумблерные переключатели сделаны с предельным вниманием к деталям и текстуре: точность, с которой выполнены эти элементы, исключает образование зазора с поверхностью панели в любом положении тумблера — верхнем или нижнем.

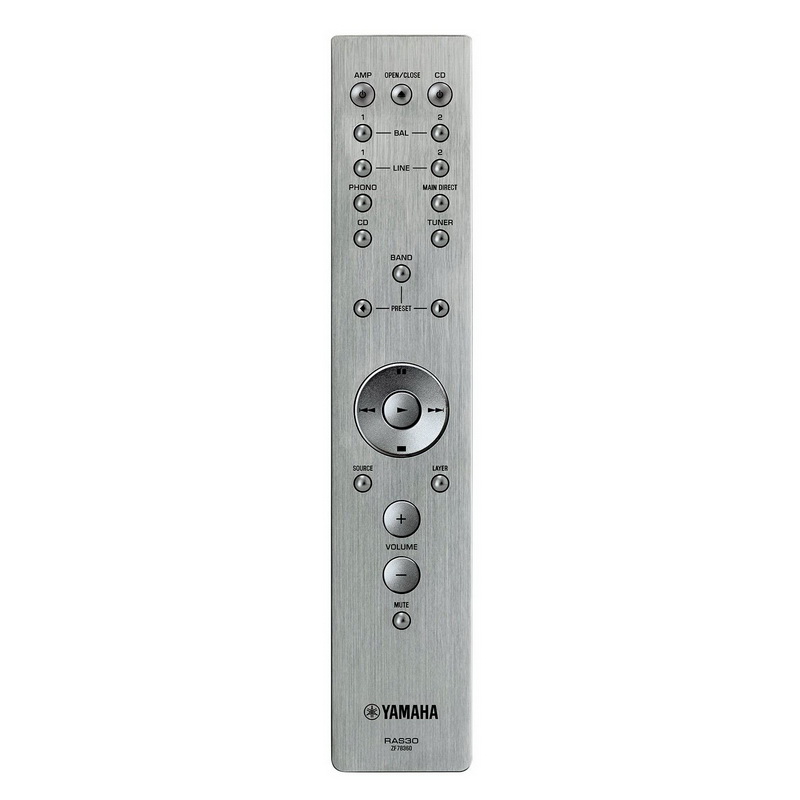

Прилагаемый пульт ДУ сделан в том же стиле, что и алюминиевая панель усилителя — простой дизайн, интуитивно понятное расположение кнопок, приятная металлическая текстура. Пульт позволяет не только регулировать громкость и переключать входы на усилителе Yamaha A-S3000, но также может быть использован для управления CD-проигрывателем CD-S3000.

Обзор интегрального усилителя Yamaha A-S3000 и CD проигрывателя Yamaha CD-S3000 от портала SalonAV

Yamaha продолжает расширять хай-файный модельный ряд. Это означает, что интерес покупателей к хорошей домашней технике для воспроизведения музыки не ослабевает. Новая «трехтысячная» серия, фактически ставшая флагманом, возвращает нас к традициям, заложенным компанией ещё в «золотом веке» аудио.

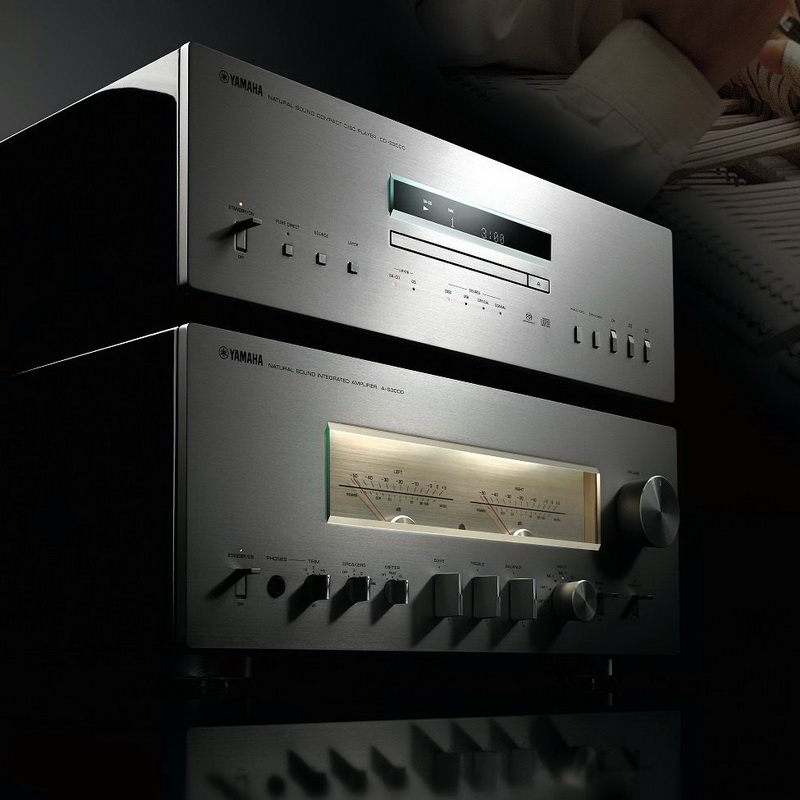

Говорят, первое впечатление может обмануть, но сейчас это вряд ли такой случай. Новые топ-модели Yamaha смотрятся невероятно солидно. И проигрыватель, и усилитель «трёхтысячной» серии выполнены в одинаковом дизайне и форм-факторе, каждый имеет усиленное шасси, деревянные боковые панели, толстые верхние крышки, в которых профрезерованы вентиляционные щели. Дизайн — этакая неоклассика Hi-Fi. Множество ручек, кнопок, тумблеров… Фасад усилителя даже украшен стрелочными индикаторами с переключаемыми режимами работы — VU и PEAK. И выглядит всё это не старомодно, а очень свежо и привлекательно.


Корпуса новых компонентов не так просты, как кажутся. Силовыми распорками они поделены внутри на различные уровни и секции, чтобы, с одной стороны, исключить и влияние электромагнитных наводок от одних электронных частей на другие, а с другой — обеспечить должную механическую защиту от вибраций. Компоновочная схема интегральника будто развернута задом наперед. Гигантский тороидальный трансформатор установлен практически за передней панелью, по сторонам от него — оконечники с мощными радиаторами, а тыльный отсек отведён банку из четырёх крупных буферных ёмкостей.

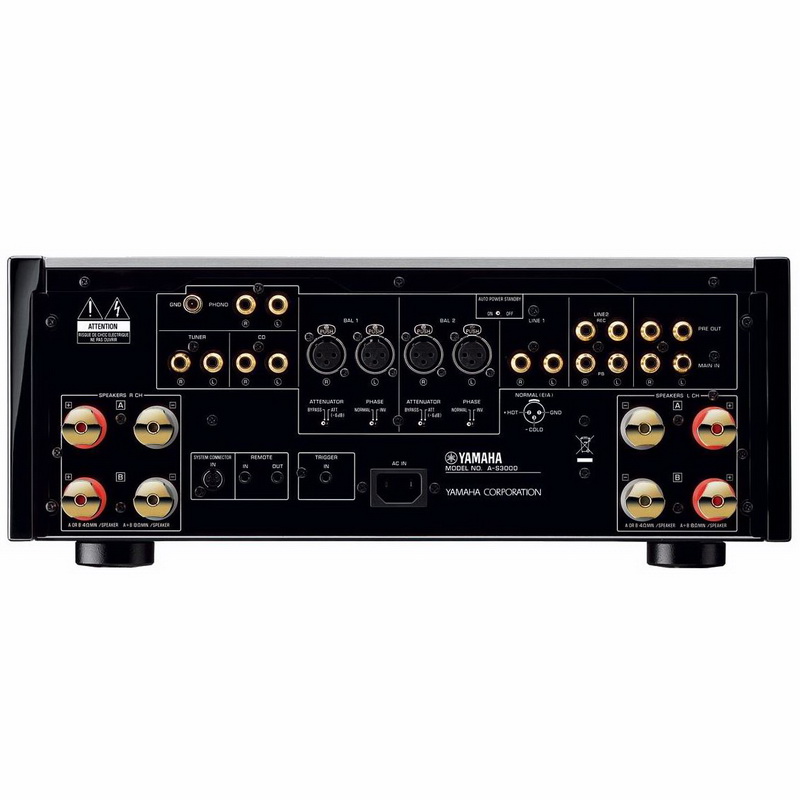

Предварительная же секция закреплена непосредственно у задней стенки, у входных и выходных гнезд. Последние на A-S3000 представлены не только линейными терминалами для четырёх источников, но и фоновходом плюс парой балансных гнезд, притом с переключаемой чувствительностью. Продуманное расположение блоков позволяет сократить путь музыкального сигнала и в то же время организовать практически прямые цепи питания, избежав в них даже ничтожных энергетических потерь.


Интересен в плане конструкции и проигрыватель Yamaha СD-S3000. Его система питания разделена на две части (каждая — со своим трансформатором), которые физически разнесены друг от друга и стоят по углам сразу за передней панелью. Даже опорные ножки у новых компонентов непростые — их можно дополнить прилагаемыми шипами или эластичными амортизирующими подкладками.

Схемотехника интегральника примечательна полностью балансной топологией. Сигнал по всем звеньям тракта — блок регулирования громкости (он, кстати, у A-S3000 аудиофильский, лестничного типа, т.е. без потерь качества), темброблок, промежуточное и оконечное усиление — передается в дифференциальном виде. Выходной каскад на полевых транзисторах выполнен также по симметричной мостовой схеме. Это, кстати, нужно учитывать при подключении колонок — ни одна из акустических клемм не соединена с «землёй» усилителя.

Проигрыватель Yamaha СD-S3000 оснащён считывающим высокоскростным механизмом собственной разработки с шикарным алюминиевым загрузчиком, привод которого совершенно бесшумен. На заводе этот узел в сборе после монтажа на шасси проигрывателя тщательно выравнивается и балансируется. Цифровой тракт расширен входом USB, который вдобавок поддерживает протокол ASIO 2.3 для профессиональной работы с компьютерным звуком. Конвертором служит лучший 32-битовый процессор из линейки ESS Technology — восьмиканальный чип 9018, способный работать и с однобитовым потоком данных DSD при воспроизведении SACD. Однако «мультиЦАПовость» этого процессора не подразумевает вывода многоканального звука. На выход подаётся только стереосигнал — либо в стандартном линейном виде, либо в балансном. Следующая за ЦАПом аналоговая секция реализована на однокаскадных дискретных схемах, преобразующих ток в напряжение.


Из важных функциональных особенностей Yamaha A-S3000 отмечу наличие селектора АС, четырёхпозиционного триммера чувствительности для телефонного выхода, переключатель типа картриджа для фонокорректора. Кнопки отключения темброблока нет, но сама функция имеется — этот каскад автоматически переключается на линейный обходной режим при установке регуляторов тембра в фиксированное среднее положение. У проигрывателя, помимо обязательной функции выбора слоя SACD, имеется селектор цифрового входа (USB, Coax, TOSlink) и однорежимный Pure Direct. При его активации отключается дисплей и заглушаются цифровые входы — все потенциальные источники помех.

Прослушивание я вел по «подменной» методике, когда новыми компонентами последовательно заменяются другие блоки в уже отлаженной референсной системе. Так, сначала вместо проигрывателя Bryston BCD-100 я включил CD-S3000, и японский аппарат достойно принял эстафету. Проигрыватель Yamaha звучит не так резко и борзо по динамике на фоне «канадца», но по всем остальным статьям превосходит его. Чувствуется прибавка в пластике звучания, тембры ещё чище и богаче, но нисколько не переиграны, детальность вообще выше всяких похвал. Но больше всего подкупает способность CD-S3000 формировать в пространственной сцене очень точные и телесные образы. Такой звук — пусть и спокойный по темпераменту, но холеный, уверенный и бесконечно проработанный — можно слушать часами.


Произвожу ещё одну замену — переключаю все компоненты с Bryston на Yamaha A-S3000. Первое впечатление не самое приятное. После плотного и крепко поставленного саунда «канадца» звуковая сигнатура усилителя Yamaha воспринимается сухой, скупой на краски и даже агрессивной, хотя нет и намёка на транзисторную жёсткость. Но уже спустя минут пять-десять A-S3000 полностью завладел моим вниманием. Это реально суперинформативный усилитель! Он обрушивает шквал подробностей и каких-то совсем ускользающих деталей. Но этот поток не дезориентирует, не отвлекает, а дополняет музыкальную картину, делает её понятнее. И манера передавать дисканты на самом деле вовсе не агрессивная, а скорее, острая, без малейшей замыленности, отчего верхний диапазон озвучивается без какой-либо окраски и совсем беспристрастно, как у лучших усилителей High End.

Впрочем, в любой полосе Yamaha A-S3000 демонстрирует признаки высокого класса. Бас контролируется практически железно. Атака чистая и полная, низкие послезвучия не растягиваются и не упрощаются. Мидбас плотный, отрывистый, но не буйный. Середина полностью открыта от низов и до верхов. Может показаться, что в этом диапазоне не слишком много музыкальной пластики, а на самом деле усилитель просто не добавляет в звук ничего от себя — как звучит в оригинале какой-нибудь инструмент или голос, такими он их выдаёт. Когда все базовые параметры в полном порядке, то и сцена не преподносит сюрпризов — пространство у A-S3000 хорошо сфокусировано, масштабно и чётко спланировано.


Переключение на балансное соединение в паре «проигрыватель — усилитель» даёт ещё более чёткое и быстрое по динамике звучание, но в то же время оно и менее аккуратное на ВЧ. Детальность, которая и так кажется до неприличия откровенной, становится вообще запредельной. Пробую включить Pure Direct — легкий эффект очищения есть, но гармонии он не добавил. Пробую слушать SACD и снова поражаюсь способности компонентов Yamaha концентрироваться на мельчайших нюансах. Так и напрашивается аналогия с оптическими приборами — с микроскопом или телескопом. Звучание становится пластичнее лишь в том случае, когда я снова возвращаюсь к линейному соединению. Но это следует объяснить тем, что здесь межблочные кабели куда выше по классу. Также замечу, что балансное подключение по всем статьям оказалось лучше, когда я вместо нашей эталонной акустики подключил системы с мягкокупольными пищалками.


На том, как звучит проигрыватель в режиме USB DAC, подробно останавливаться не буду, иначе придётся повторяться. При согласовании с компьютером на тех же частотах, в которых записаны сами аудиофайлы (например, 44,1 кГц для стандартных несжатых рипов в WAV, 96 или 192 кГц для 24-битовых студийных FLAC), получается воспроизведение, близкое по характеру к оригинальному при проигрывании CD или SACD.

Вообще ощущение оригинальности, прикосновения к чему-то неподдельному не покидает, пока слушаешь музыку на этих компонентах. Искренне говорю: удивила Yamaha.

Характеристики Yamaha A-S3000

Мин. мощность (4 Ом, 1 кГц, 0,7% КНИ, для Европы) 170 Вт + 170 Вт
Высокая динамическая мощность /канал (8/6/4/2 Ом) 120/150/200/300 Вт
Коэффициент демпфирования 250
Диапазон воспроизводимых частот 5 Гц-100 кГц (+0 дБ/-3 дБ)
RIAA Equalization Deviation 20 Гц-20 кГц +/-0.5 дБ
Коэффициент нелинейных искажений (от CD до выхода на колонки, 20 Гц - 20 кГц, CD) 0.025%
Отношение сигнал/шум (CD) 103 дБ (S: 200 мВ)
Входная чувствительность (CD) 200мВ/47kОм
Габариты (ШхВхГ) 435 x 180 x 464 мм
Масса 24.6 кг
