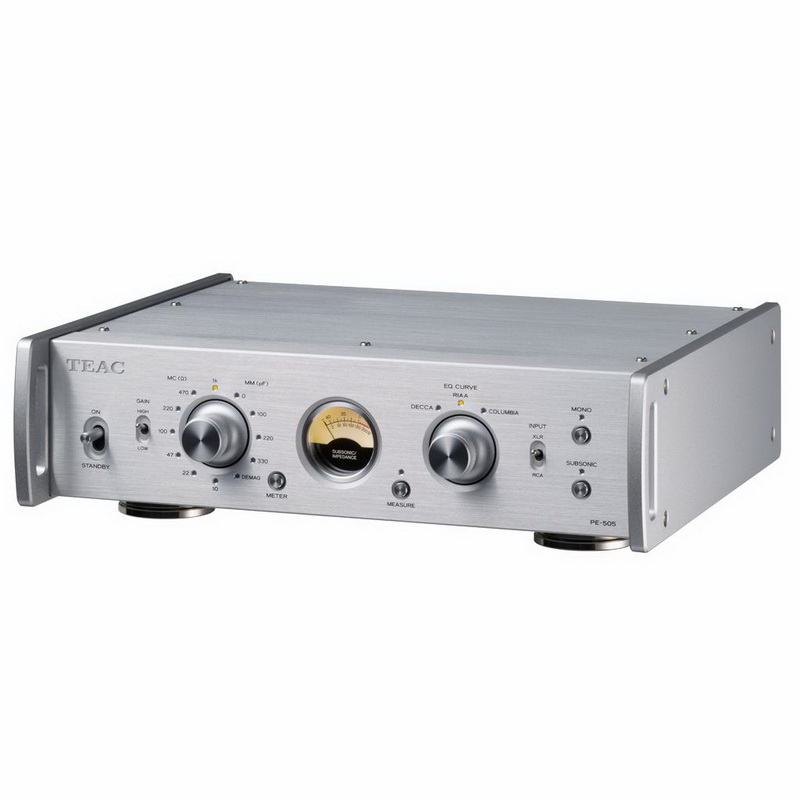

TEAC PE-505 – это предусилитель-фонокорректор с архитектурой типа «двойное моно» и полностью балансной схемотехникой входа/выхода, который поддерживает балансный вход от головок звукоснимателей типа MC. В ходе разработки TEAC PE-505 инженеры TEAC опирались на весь опыт компании в области технологий записи и воспроизведения аудио, поставив перед собой цель – предельно точно воспроизвести оригинальный замысел исполнителя и звукорежиссера. TEAC PE-505 способен усилить даже самые слабые сигналы извлеченные картриджем, обработать их без какой-либо окраски, а затем выдать их слушателям максимально близко к исходному звучанию музыки.


В TEAC PE-505 реализована прецизионная схема коррекции по кривой RIAA, а также по версиям DECCA и COLUMBIA. В дополнение к этому имеется возможность выбора нагрузочных резисторов для MC картриджей и емкостных нагрузок для MM картриджей; что позволяет владельцам оптимизировать настройки под конкретный тип звукоснимателя и условия записи. От усилителя сигнала с головки звукоснимателя - до секции усилителя-эквалайзера и секции буферного усилителя в оконечном выходном каскаде, TEAC PE-505 использует полностью балансную схему во всех каскадах, которая усиливает, эквализирует и поддерживает чистоту даже самых слабых звуковых сигналов, улавливаемых картриджем. Даже небалансный сигнал на обычном RCA входе преобразуется в балансный для режима дифференциальной обработки сразу после входных разъемов. Поглощая ошибки на балансном выходе, схема эквализации дифференциального выхода обеспечивает более точный сигнал. Дифференциальная выходная схема использует перекрестное сравнение «hot» и «cold» выходов друг с другом. В результате оба сигнала эквализируются для получения чистого и естественного аудио сигнала. Заново разработанная схема эквализирующего усилителя с отрицательной обратной связью (NF-type) позволяет достичь отклонения от кривой RIAA не более ±0.05дБ (20Гц - 20кГц).


TEAC PE-505 позволяет обеспечить соотношение сигнал/шум 106дБ на входе RCA*1, и 86дБ на входе XLR*2, в то время как величина остаточного шума не превышает 10 мкВ для MM и 85 мкВ для MC - что является выдающимся результатом. Наряду с современной кривой RIAA, поддерживаются также индивидуальные кривые для моно записей, созданных студиями DECCA и COLUMBIA до утверждения стандарта RIAA в 1955 году.

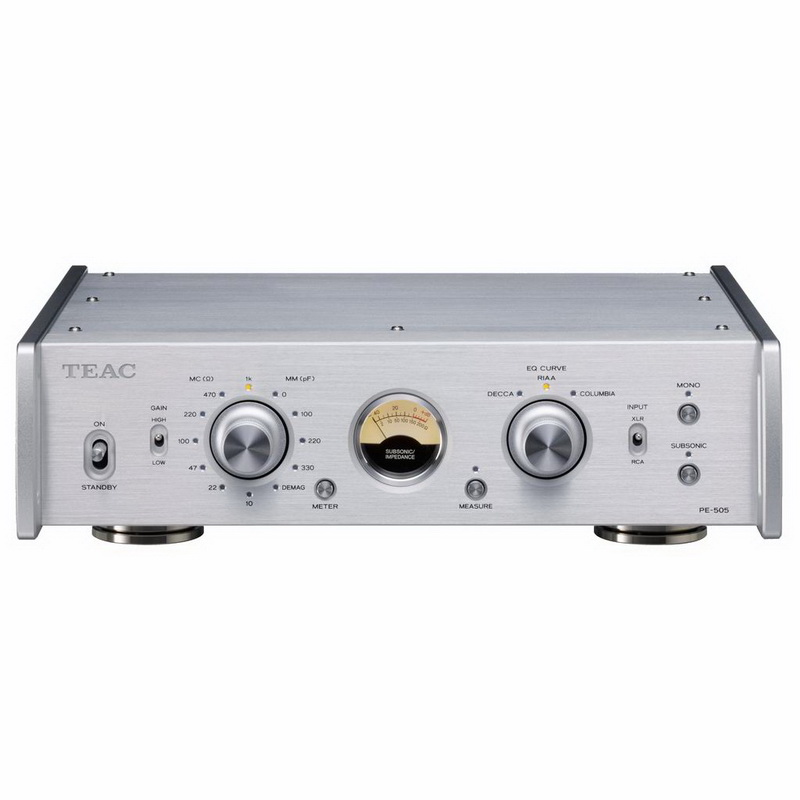

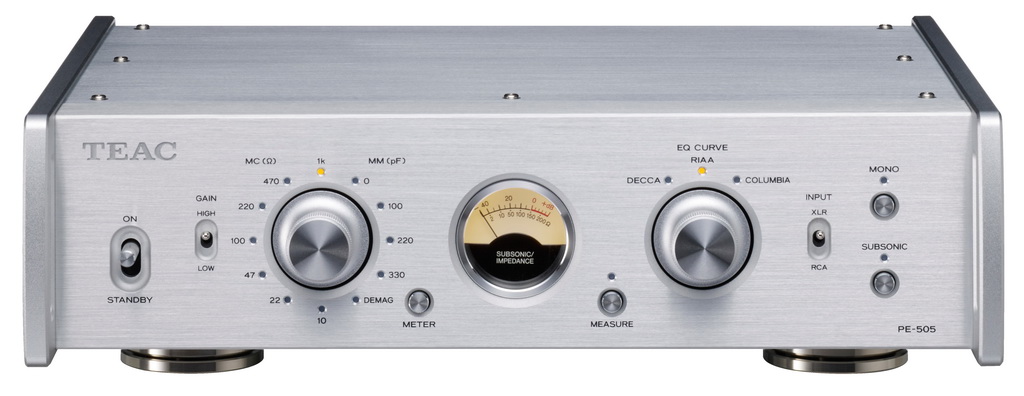

TEAC PE-505 оборудован возможностью выбора емкостных нагрузок для MM картриджей и нагрузочных резисторов для MC картриджей. Более того, функция измерения импеданса нагрузки позволяет владельцу выбрать подходящее нагрузочное сопротивление, нажав на кнопку MEASURE на ередней панели, и увидеть общую величину нагрузки, включая сопротивление кабеля. Кроме того, функция Subsonic показывает наличие инфразвуковых сигналов с частотой менее 6Гц на входе, а соответствующий фильтр (17Гц, -24дБ/октаву) удаляет нежелательные частоты из слышимого диапазона. Намагниченные сердечники MC картриджей, а также повышающих трансформаторов быстро размагничиваются всего за 30 секунд при воспроизведении виниловой пластинки в режиме DEMAG.

Характеристики TEAC PE-505

Полностью дифференциальная схема от входа до выхода
Прецизионная схема коррекции по кривой RIAA с погрешность менее 0.05дБ
Индивидуальные кривые EQ для моно пластинок и для записей с кривыми EQ от DECCA и COLUMBIA
Балансный вход для MC картриджей
Переключаемый импеданс MC картриджей (10, 22, 47, 100, 220, 470, 1 кОм)
Переключаемая емкостная нагрузка для MM картриджей (0, 100, 220, 330pF)
Функция измерения импеданса нагрузки MC картриджей
Переключаемое усиление для MM/MC (High/Low)
Обнаружение инфразвуковой составляющей, фильтр (17Гц, –24дБ/oct.)
Функция MONO с микшированием левого и правого каналов
3-позиционные точечные опоры корпуса
Клемма заземления GND
Искажения THD: RCA вход (MM): 0.002%, (MC): 0.02%, XLR вход (MC): 0.02% (Номин. выход, 1кГц, GAIN Low)
Остаточный шум (В): RCA вход (MM): 10мкВ, (MC): 65мкВ, XLR вход (MC): 85мкВ, (вход закорочен, GAIN low, IHF-A)
Отношение сигнал/шум: RCA вход (MM): 106дБ, XLR вход (MC): 86дБ, (вход закорочен, GAIN Low, IHF-A)
Отклонение RIAA: ±0.05дБ, (20Гц - 20 кГц)
Разделение каналов: −90дБ или выше (MM, 10кГц, GAIN Low)
Усиление: GAIN LOW: RCA вход (MM): 34дБ, (MC): 54дБ, XLR вход (MC): 54дБ
GAIN HIGH: RCA вход (MM): 46дБ, (MC): 66дБ, XLR вход (MC): 66дБ
Инфразвуковой фильтр: 17Гц, –24дБ/октаву
Секция входа Phono

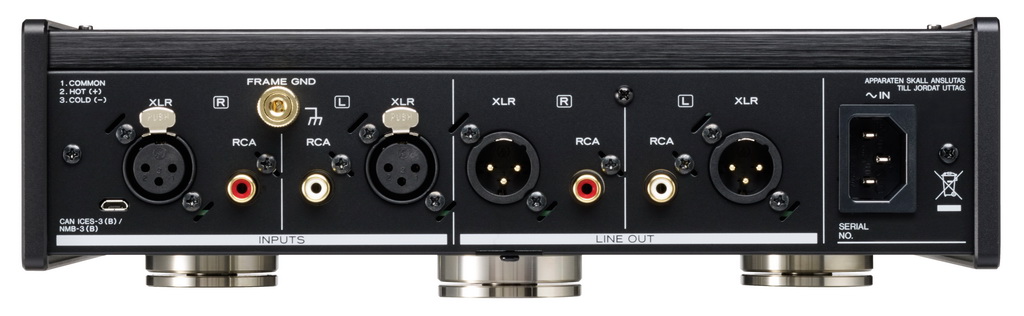

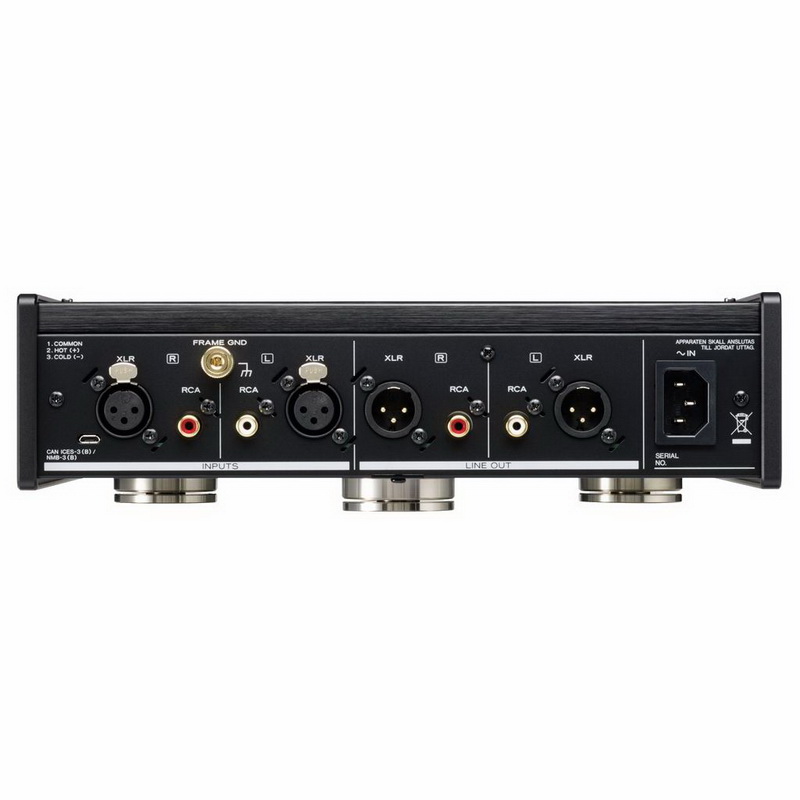

Небалансный вход: RCA (MC/MM совместимый) × 1 пара
Макс. входной уровень: 150mV (MM, THD 0.1%, GAIN Low), 16mV (MC, THD 0.1%, GAIN Low)
Входной импеданс: MM: 47kΩ, импеданс нагрузки: 0, 100, 220, 330pF, MC: 10, 22, 47, 100, 220, 470, 1kΩ
Балансный вход: XLR (только MC) × 1 пара
Макс. входной уровень: 16mV (MC, THD 0.1%, GAIN Low)
Входной импеданс: MC: 10, 22, 47, 100, 220, 470, 1kΩ
Аналоговая выходная секция
Небалансный выход: RCA × 1 пара
Номин. выходной уровень: 2Vrms
Выходной импеданс: 63Ω
Балансный выход: XLR × 1 пара
Номин. выходной уровень: 4Vrms
Выходной импеданс: 126Ω
Питание: Europe/Asia: AC 230V, 50/60Гц, US/Canada/Taiwan: AC 120V, 50/60Гц
Потребление: 14Вт
Размеры (W × H × D): 290 × 84.5 × 252.5 мм / 11.4" × 3.3" × 9.9", вес: 4.5 кг / 10.0 lbs.
