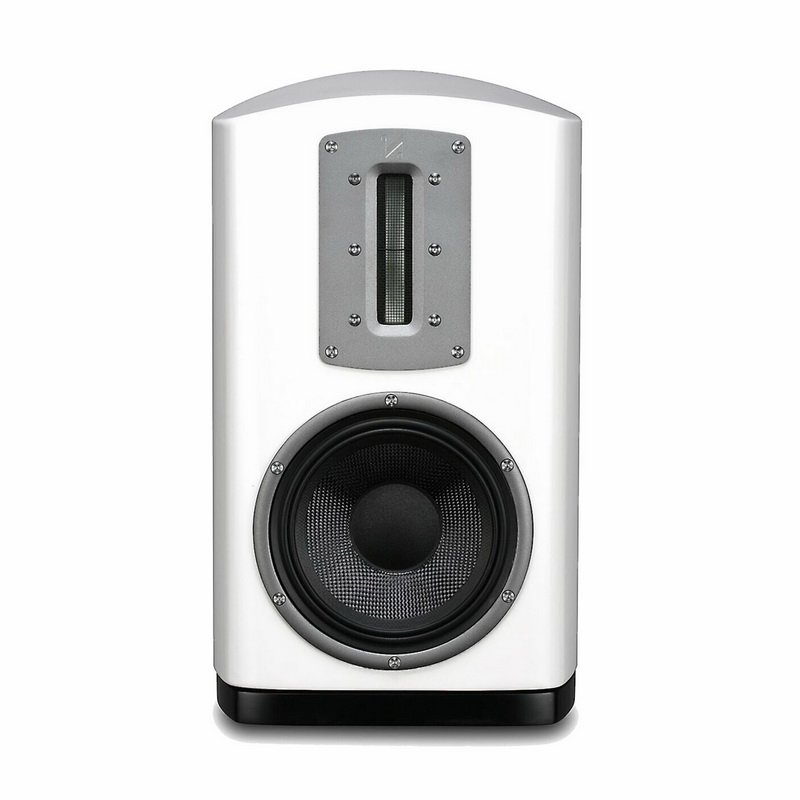

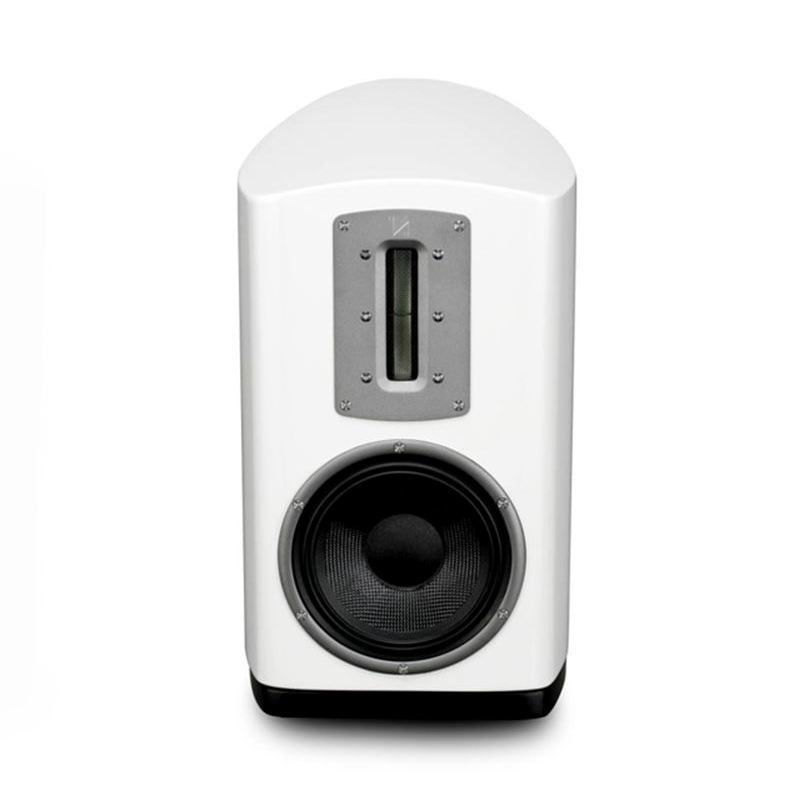

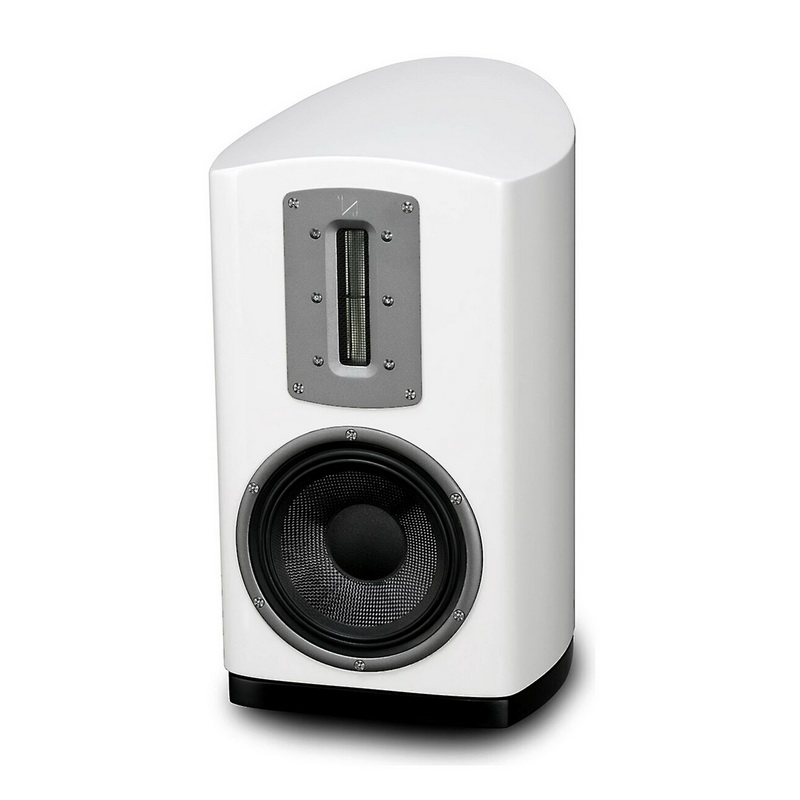

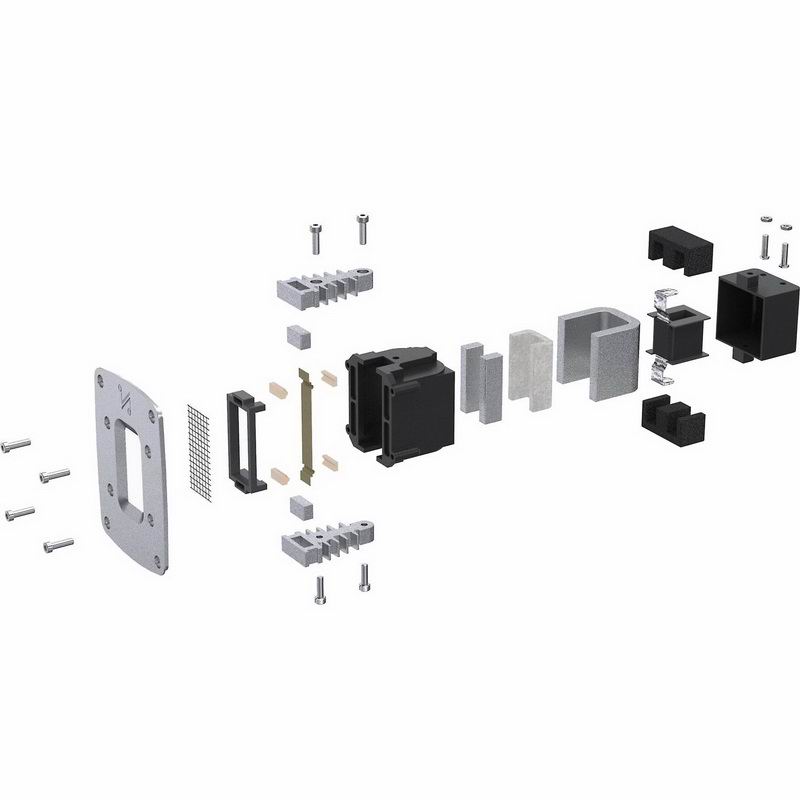

Полочник Quad Z-1 комплектуется крупным ленточным твитером — точно таким же, как у его старших собратьев по Z-серии. Твитер превосходит по своим размерам ленточные излучатели моделей из линейки S и обладает легкой композитной мембраной — высокопрочным «сэндвичем», помещенным в мощное магнитное поле. Такой ВЧ-излучатель имеет ряд преимуществ перед обычными ВЧ-динамиками: повышенную чувствительность, высокую точность воспроизведения и великолепную микродинамику.


Диапазон СЧ и НЧ отдан в распоряжение 150-миллиметрового динамика с жестким кевларовым диффузором и шасси из литого алюминия. Здесь используется особый двойной подвес с разными по толщине изгибами, который устраняет паразитные деформации конусной мембраны и позволяет получить более чистый и естественный саунд. Разработчики компании применили в конструкции Quad Z-1 особый двухкамерный акустический фильтр, одна из камер которого имеет наполнитель из мягкого пористого материала, а ее щелевой порт интегрирован в основание корпуса АС. Такое решение дает возможность улучшить линейность в СЧ/НЧ-диапазоне, а также полностью избавиться от призвуков, связанных с выходом воздушного потока, чем часто грешат обычные порты фазоинвертора.

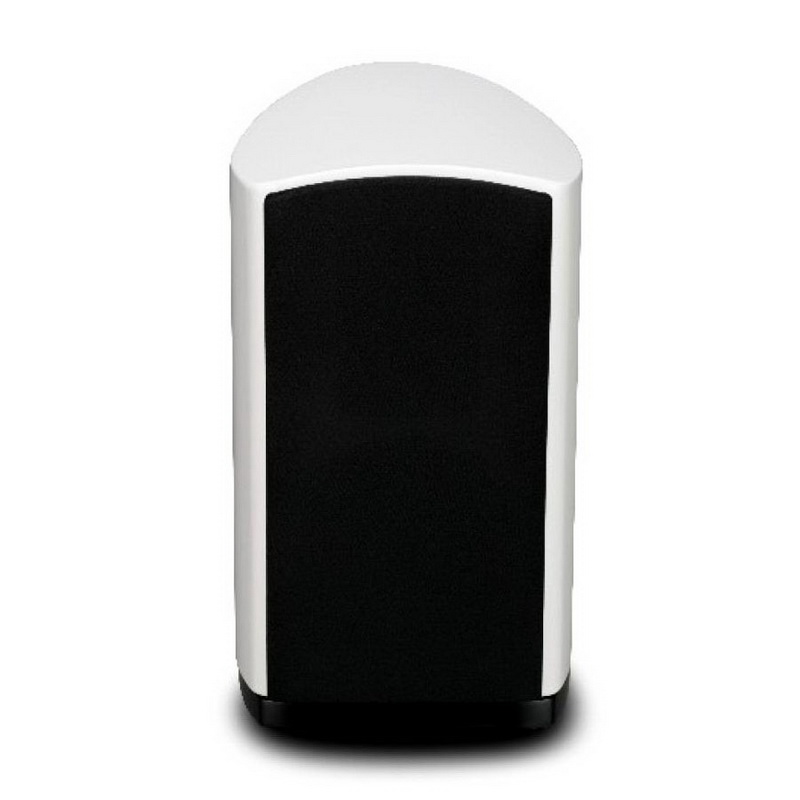

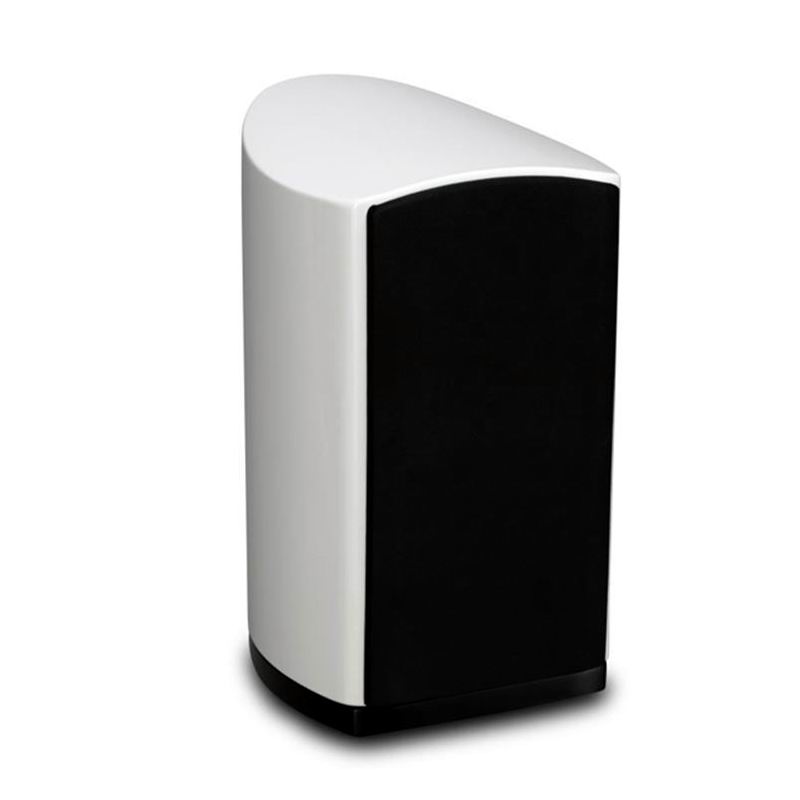

Отдельного внимания заслуживает эффектный дизайн абсолютно инертного корпуса Quad Z-1. Корпус обладает плавно изогнутыми боковыми панелями и сужается к тылу. Такая геометрия, а также отличное внутреннее демпфирование помогают избавиться от внутренних стоячих волн и получить чистый звук без окрашивания. Полочник отделан натуральным шпоном и имеет многослойное лаковое покрытие, причем каждый слой проходит тщательную полировку. Для подключения кабеля имеются четыре винтовые клеммы, позволяющие организовать биампинг или бивайринг.


Точно согласовать звучание всех полос помогает кроссовер с фильтром Баттерворта. В процессе его создания использовалось компьютерное ПО и проводились многочасовые контрольные тесты, связанные с прослушиванием разножанровой музыки. Модель Quad Z-1 станет отличным вариантом для озвучивания небольших по площади помещений. Для того, чтобы в полной мере раскрыть потенциал данного полочника, желательно использовать стойки.

Характеристики Quad Z-1

Число полос 2
Количество динамиков 2
Тип корпуса фазоинверторный, двухкамерный акустический фильтр
Объем корпуса 10 л
Тип твитера ленточный, 90 х 12 мм, композитная мембрана-«сэндвич»
Диаметр и тип СЧ/НЧ-излучателя 150 мм СЧ/НЧ-драйвер, диффузор из плетеного кевлара, двойной подвес, литая алюминиевая корзина
Чувствительность 86 дБ (1 Вт/1 м)
Рекомендуемая мощность усилителя 40–150 Вт на канал
Максимальный уровень звукового давления 102 дБ
Номинальный импеданс 8 Ом
Минимальный импеданс 4,6 Ом
Частотная характеристика 56 Гц – 20 кГц (± 3 дБ)
Частота разделения полос 3,4 кГц
Входные разъемы 2 пары винтовых клемм
Габариты (ШхВхГ) 219х383х283 мм
Вес 6,5 кг
