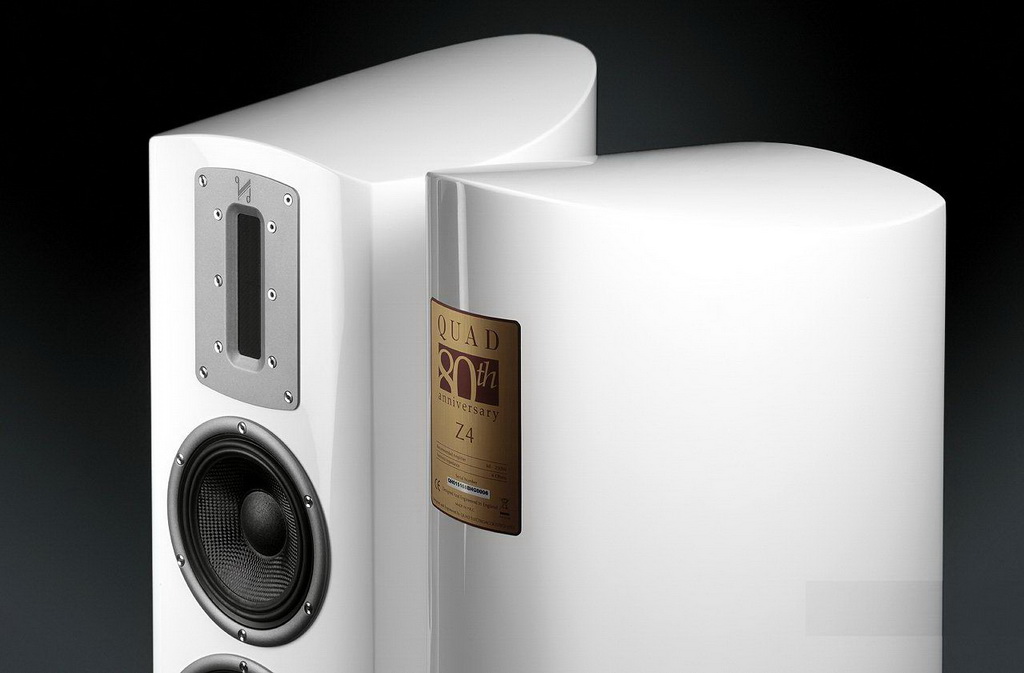

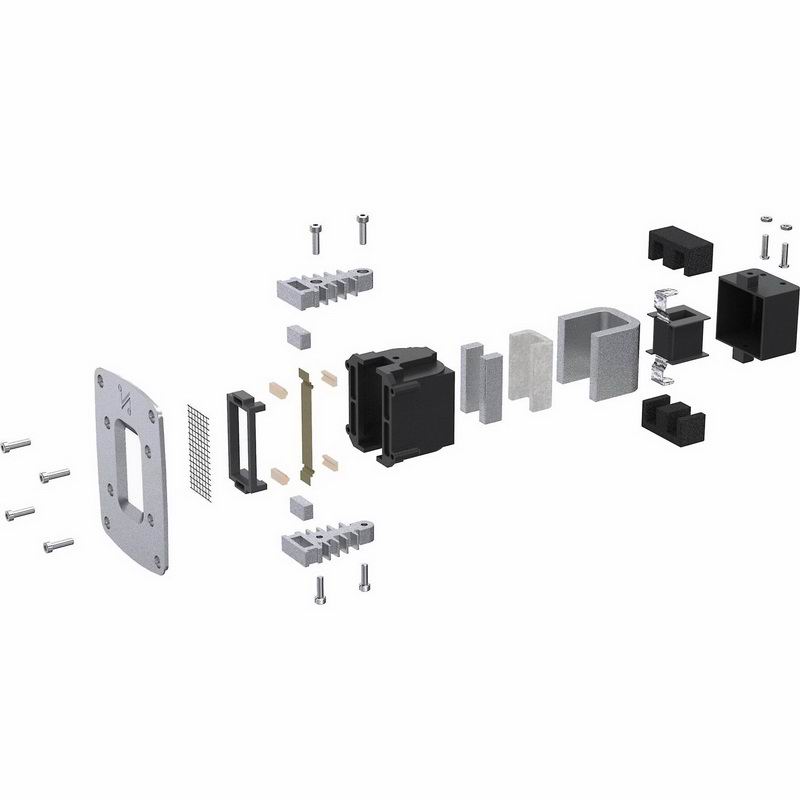

Quad Z-4 использует новый ленточный твитер, площадь которого была увеличена по сравнению с аналогичным типом излучателя у S-серии. Мембрана «ленточника» имеет многослойную структуру, т.е. представляет собой композитный «сэндвич», который обладает высокой прочностью, малым весом и способностью выдерживать большие нагрузки. «Сэндвич» помещен в очень мощное магнитное поле, благодаря чему обеспечивается высокая чувствительность. Такой твитер гарантирует утонченную подачу высоких частот и высокую точность передачи музыкального материала. Акустическая система Quad Z-4 стоит во главе серии Z Series, которая в данный момент занимает предтоповую позицию в модельном ряду компании, уступая только флагманской линейке электростатов ESL.

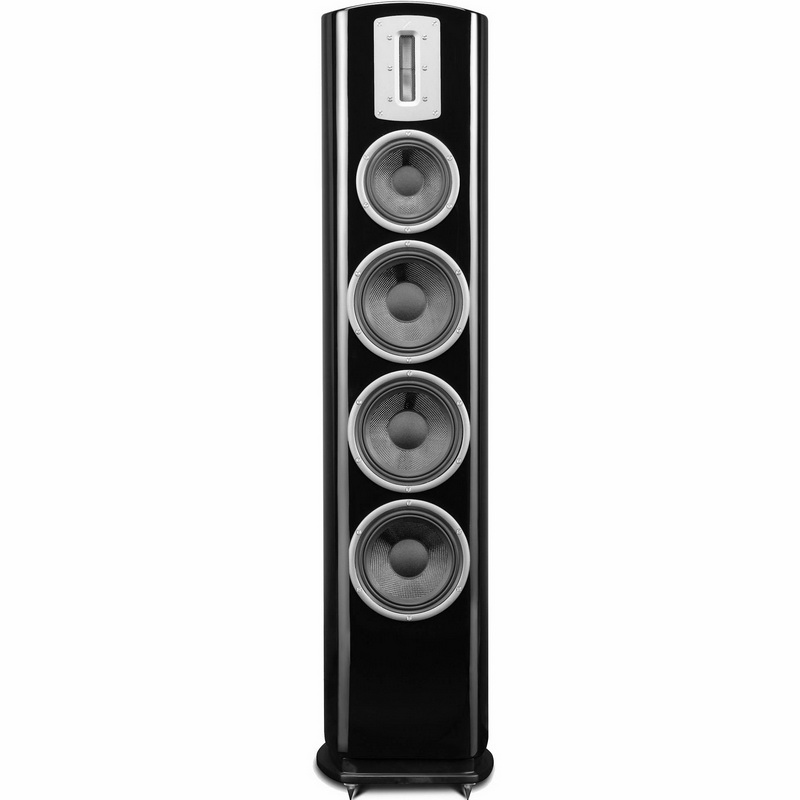

Воспроизведением СЧ в Quad Z-4 занимается 150-миллиметровый драйвер с диффузором из жесткого плетеного кевлара. В драйвере задействован усиленный подвес с двумя разными по толщине изгибами, благодаря чему удается эффективно бороться с нежелательными деформациям. Среднечастотный динамик отлично сочетается с ленточным твитером и позволяет получить ровный линейный саунд. Для озвучивания басового регистра флагман комплектуется тремя 165-миллиметровыми вуферами, которые используют аналогичные подвесы. Их конусные мембраны тоже изготовлены из кевлара.


Компания Quad применила особый акустический фильтр с двумя камерами, одна из которых заполнена пеноматериалом и имеет выход (порт) в базовом основании корпуса АС. В результате удалось получить ровную амплитудно-частотную характеристику в НЧ-диапазоне и избавиться от некоторых недостатков, характерных для обычных портов фазоинвертора, в том числе от призвука, вызываемого выходящим потоком воздуха. Кроссовер АС, в котором используется фильтр Баттерворта, позволяет точно «сшить» все полосы и обеспечить цельное звучание.

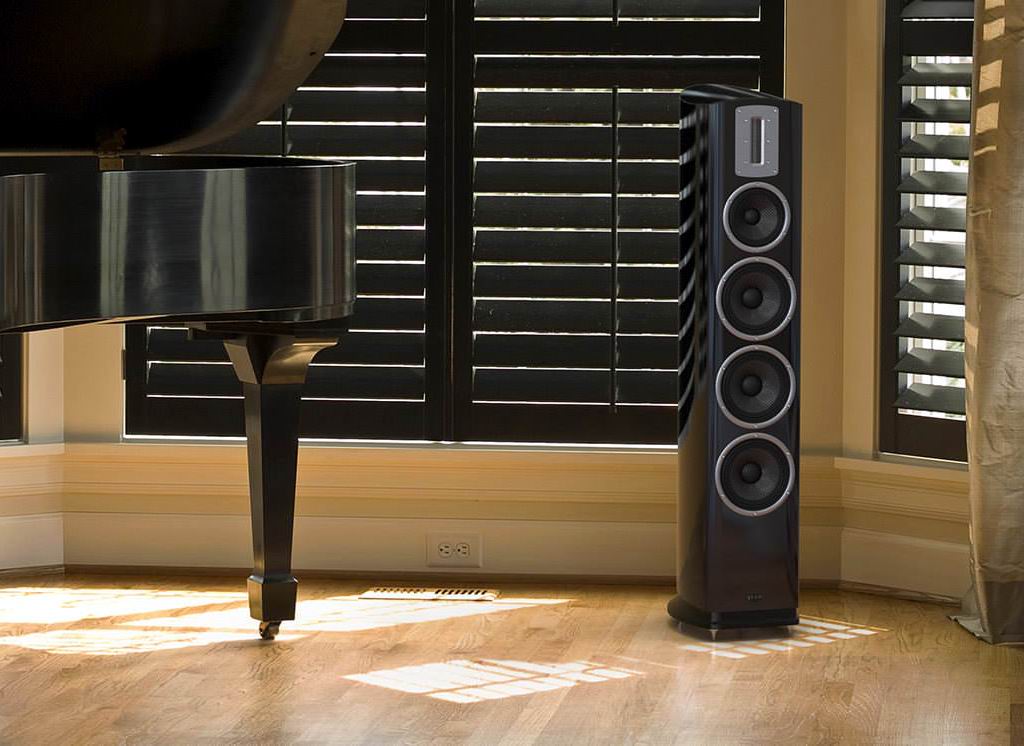

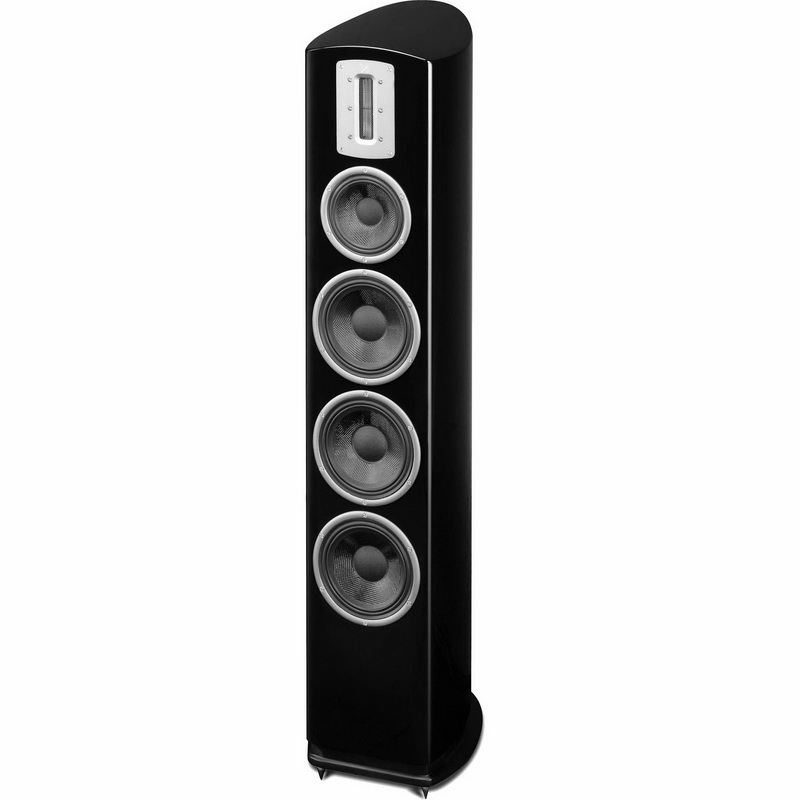

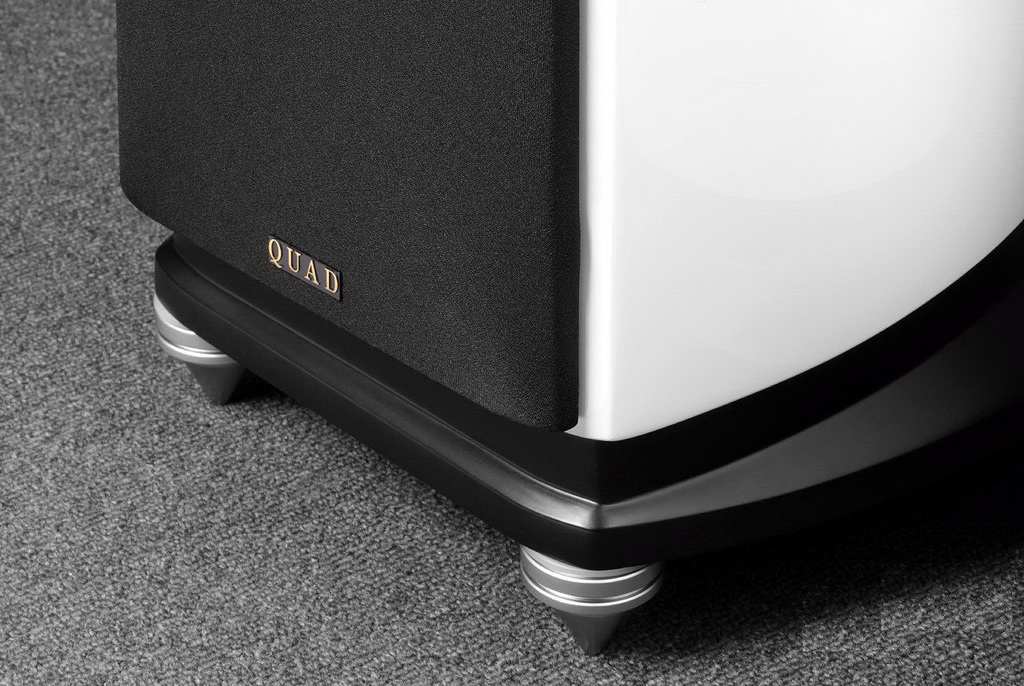

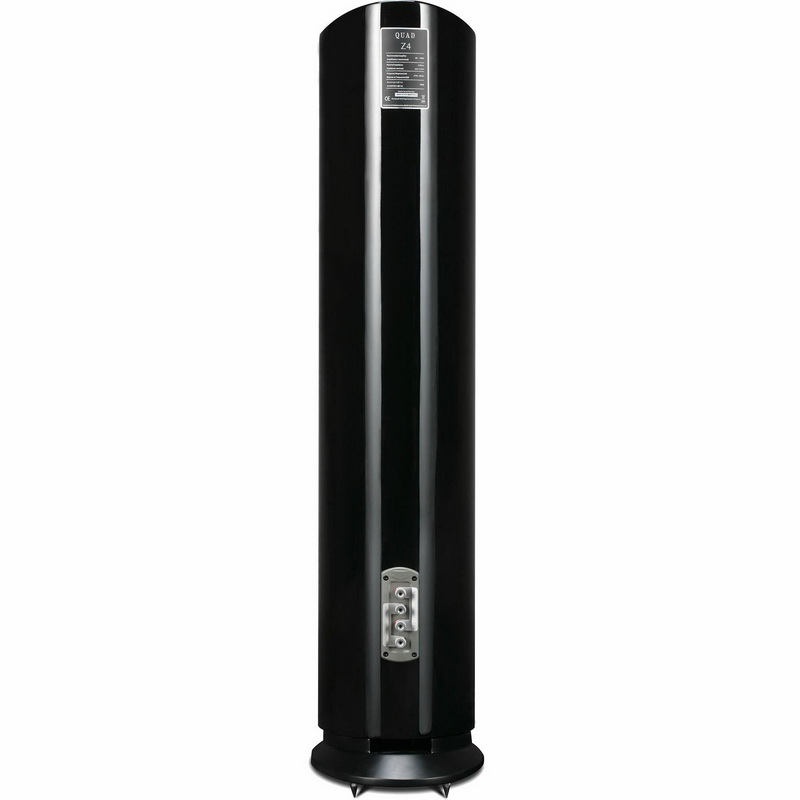

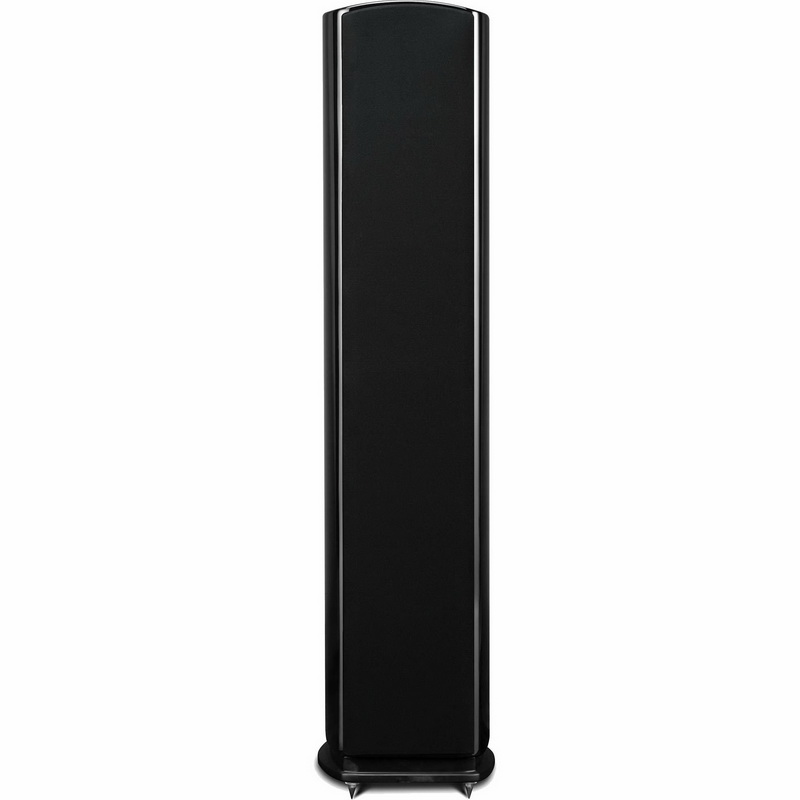

Напольник Quad Z-4 способен удивить не только продуманными техническими решениями, но и шикарным внешним видом с плавными дизайнерскими линиями. В поперечном сечении корпус имеет округлую параболическую форму, которая препятствует возникновению внутренних стоячих волн. Спикер обклеен натуральным шпоном (доступны три вида отделки), покрыт несколькими слоями рояльного лака и отполирован до глянцевого блеска. Корпус отлично демпфирован, оснащен массивным основанием и комплектуется регулируемыми шипами. Для подсоединения акустического кабеля служат расположенные горизонтально четыре винтовые клеммы, с помощью которых можно создать двухпроводное подключение. Модель предназначена для озвучивания больших и средних по площади помещений.

Характеристики Quad Z-4

Число полос 3
Количество динамиков 5
Тип корпуса фазоинверторный, двухкамерный акустический фильтр в НЧ-секции
Объем корпуса 43 л
Тип твитера ленточный, 90 х 12 мм, композитная мембрана-«сэндвич»
Диаметр и тип СЧ-излучателя 150 мм СЧ-драйвер, диффузор из плетеного кевлара, двойной подвес, литая алюминиевая корзина
Диаметр и тип НЧ-излучателя 3 х 165 мм НЧ-драйвера, диффузор из плетеного кевлара, двойной подвес, литая алюминиевая корзина
Чувствительность 90 дБ (1 Вт/1 м)
Рекомендуемая мощность усилителя 60–250 Вт на канал
Максимальный уровень звукового давления 115 дБ
Номинальный импеданс 4 Ом
Минимальный импеданс 3,6 Ом
Частотная характеристика 47 Гц – 20 кГц (± 3 дБ)
Частоты разделения полос 300 Гц/3,5 кГц
Входные разъемы 2 пары позолоченных винтовых клемм
Габариты (ШхВхГ) 267х1175х340 мм
Вес 23,5 кг
