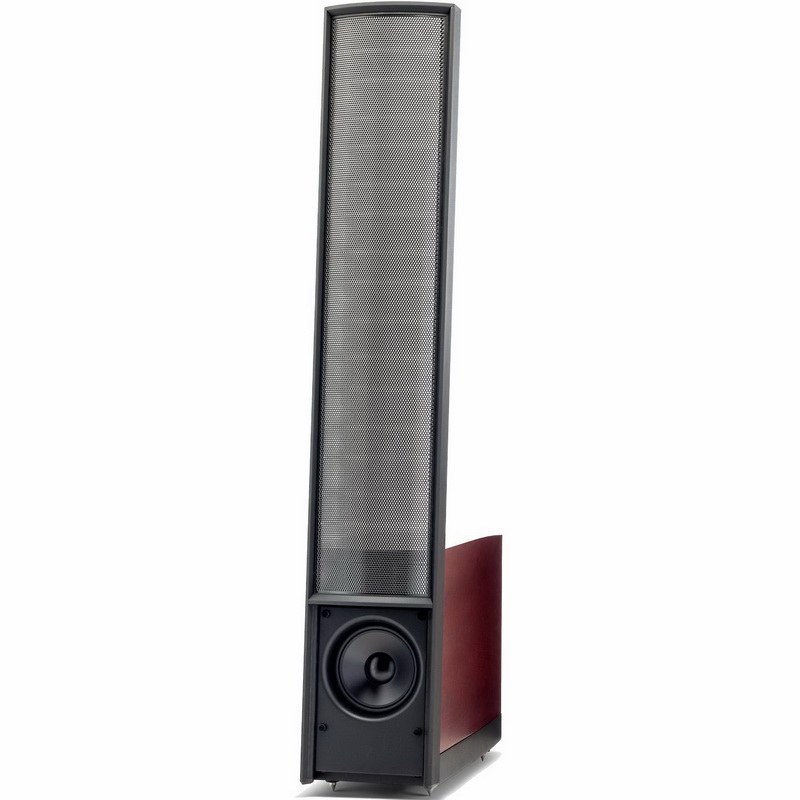

Акустическая система Martin Logan Classic ESL 9 Dark Cherry
Акустическая система Martin Logan Classic ESL 9 Dark Cherry
Общие характеристики:
Общие характеристики:
В модели Martin Logan Classic ESL 9 электростатические излучатели сочетаются с мощной басовой секцией на диффузорных динамиках, и такая попытка взять лучшее от двух миров может оказаться успешной с музыкальной точки зрения. Но есть здесь свои особенности.
В электростатических громкоговорителях излучателем служит тончайшая лента из синтетического материала с напылением металла, которая колеблется в переменном электрическом поле. С технической точки зрения это идеальное решение: мембрана практически не имеет инерции, поэтому отличается мгновенным откликом. А это означает колоссальное звуковое разрешение, недоступное обычным диффузорным громкоговорителям. Но в технике (как и вообще в жизни) не бывает плюсов без минусов – амплитуда колебаний ленты очень мала, и чтобы поддать драйва, особенно в области нижних частот, нужна огромная излучающая площадь. А это габариты, масса и в конечном итоге — цена.
Некоторые производители электростатов рекомендуют использовать сабвуферы, но приемлемый результат в таком случае получить тоже непросто. Вся проблема – в том самом времени отклика. Пока тяжёлый диффузор только начнёт реагировать на перепад уровня, электростат уже успеет отработать фронт сигнала и вернуться в исходное состояние. Ритмический рисунок будет смазан, на сложных произведениях может получиться настоящая каша.

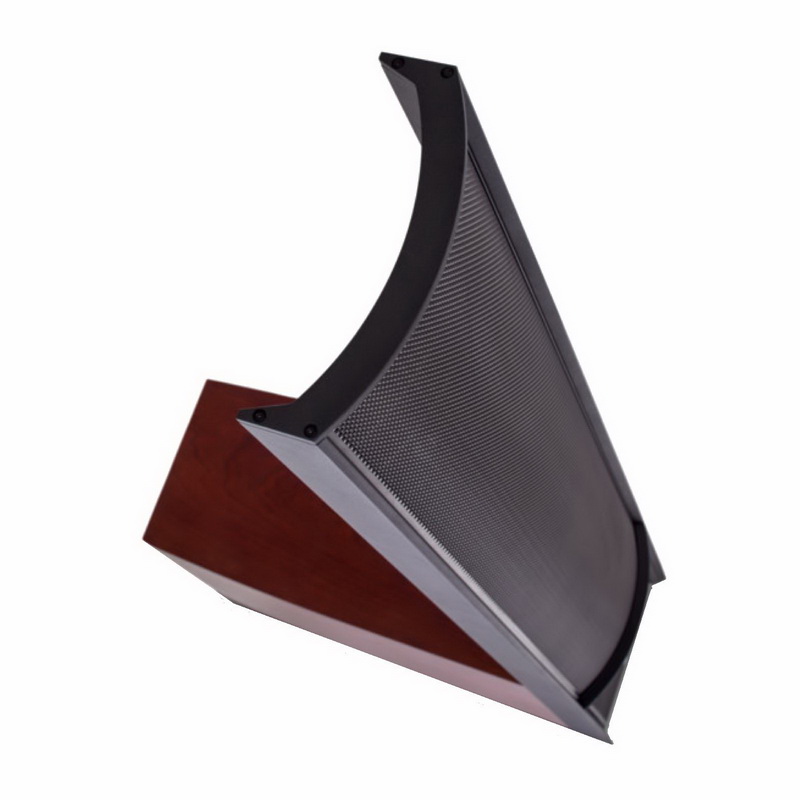

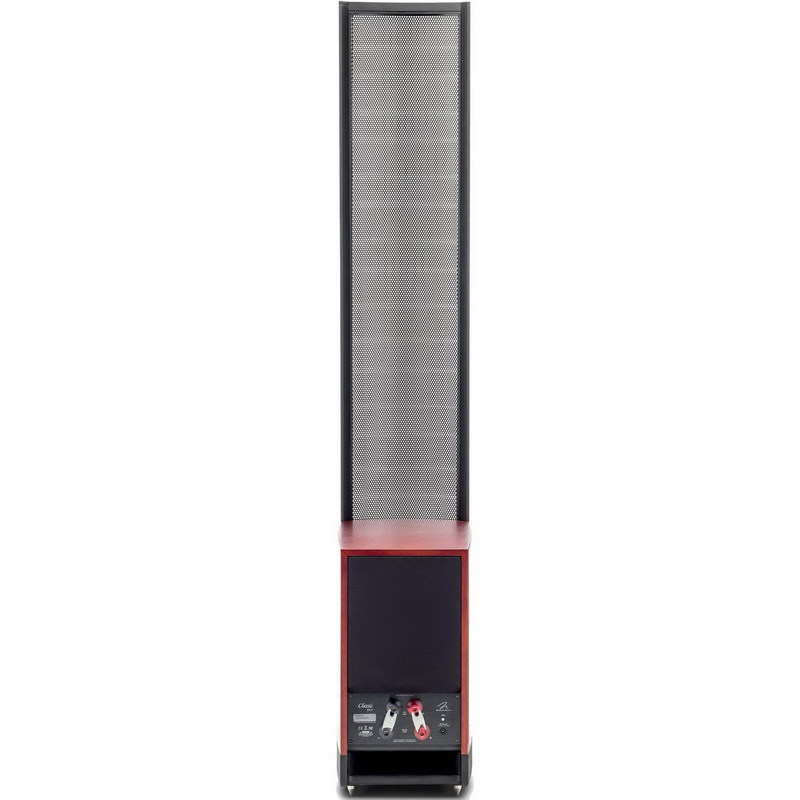

Создавая своё новое детище, систему Classic ESL 9, специалисты MartinLogan учли весь свой предыдущий опыт, а они, между прочим, проектируют электростатическую акустику ровно 40 лет. В основу конструкции положен усовершенствованный ESL (Electro Static Loudspeaker) преобразователь XStat, работающий по принципу изогнутого линейного источника Curvilinear Line Source (CLS) высотой 112 см и шириной чуть более 23 см., что даёт очень приличную площадь излучения – 2576 кв. сантиметров. Мембрана с вакуумным напылением крепится на раме, которая одновременно должна быть жёсткой (чтобы исключить любые деформации излучателя) и абсолютно прозрачной для прохождения звуковых волн.
Этими качествами обладает фирменная конструкция AirFrame Blade, которая внешне кажется невесомой, но не вибрирует при высокой громкости и не теряет формы при перепадах температуры. Равномерное натяжение панели обеспечивается жесткими «невидимыми» распорками ClearSpar. Благодаря перечисленным решениям СЧ/ВЧ секция получилась чрезвычайно тонкой и прозрачной, не перегружающей дизайн домашнего интерьера.

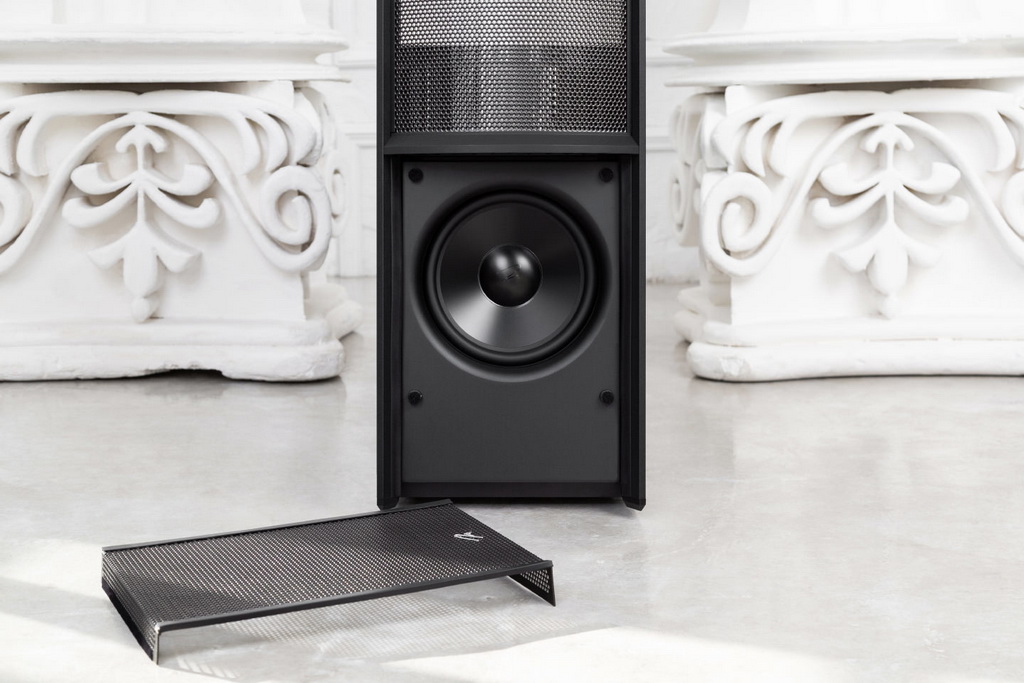

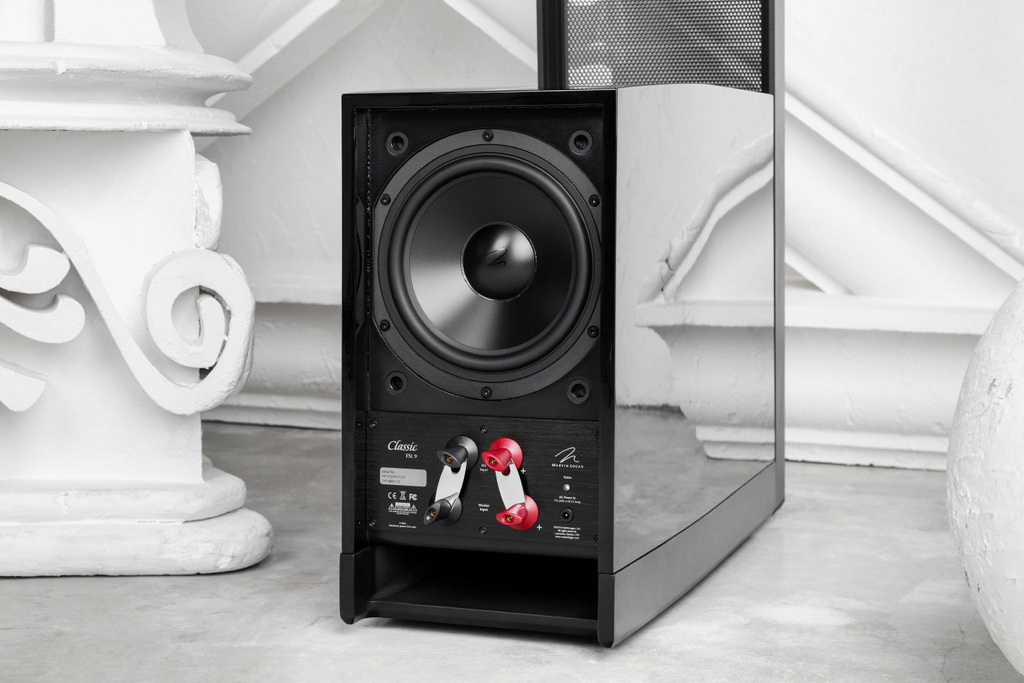

Большая часть массы Classic ESL 9 сосредоточена в нижней части. Там, в глубоком корпусе из MDF установлены две 8-дюймовые басовые головки с алюминиевыми диффузорами, которые были спроектированы специально для этой модели. Для снижения нелинейных искажений их форма была оптимизирована методом лазерной интерферометрии. Головки расположены друг напротив друга (на передней и задней стенках) и работают пушпульно в диапазоне 34 – 380 Гц.
При такой установке взаимно компенсируются вибрации, передаваемые от динамиков на корпус, а отсутствие фазоинвертора всегда благоприятно сказывается на скорости баса. Кроме того, излучение заднего диффузора оптимизировано таким образом, что сокращается глубина тыловой дипольной диаграммы. Не опасаясь ранних отражений, мы имеем больше свободы при установке колонок в помещении: производитель рекомендует расстояние до задней стены не менее диаметра басового драйвера, т.е. в нашем случае – 25 см. Это на удивление немного.

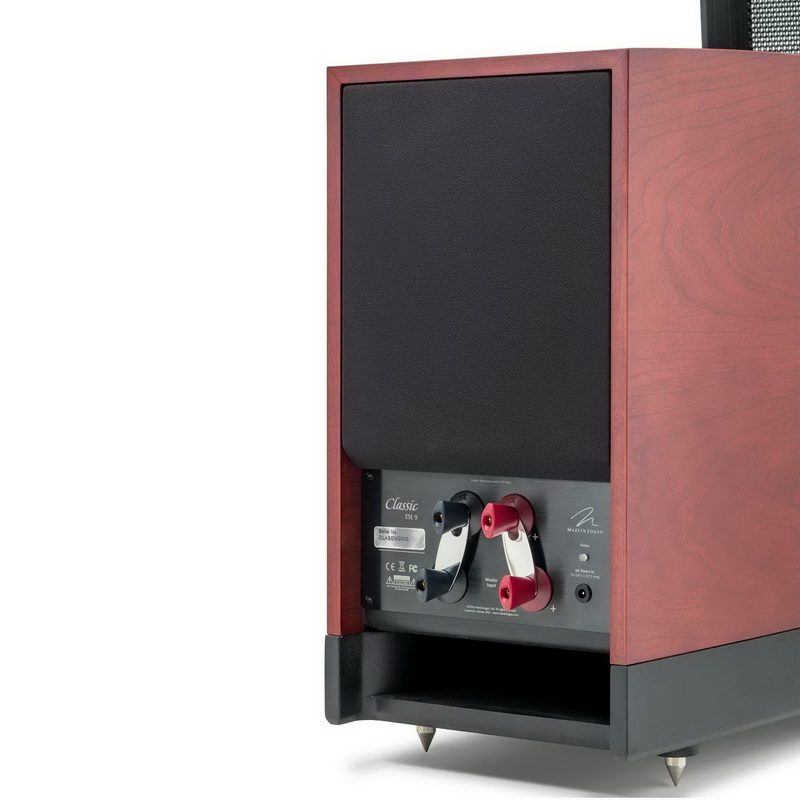

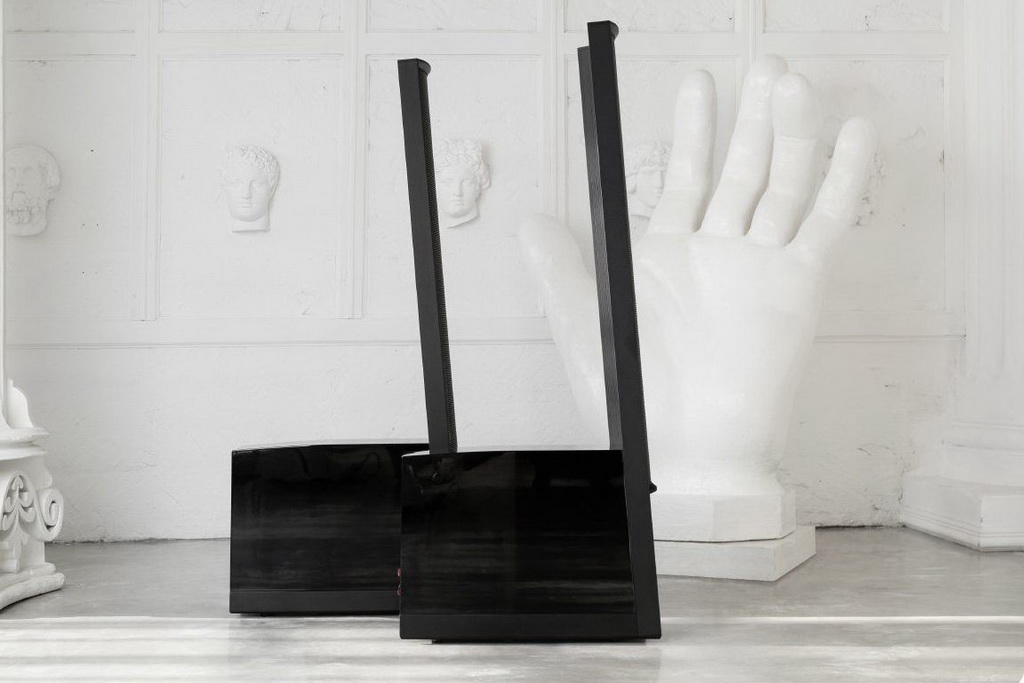

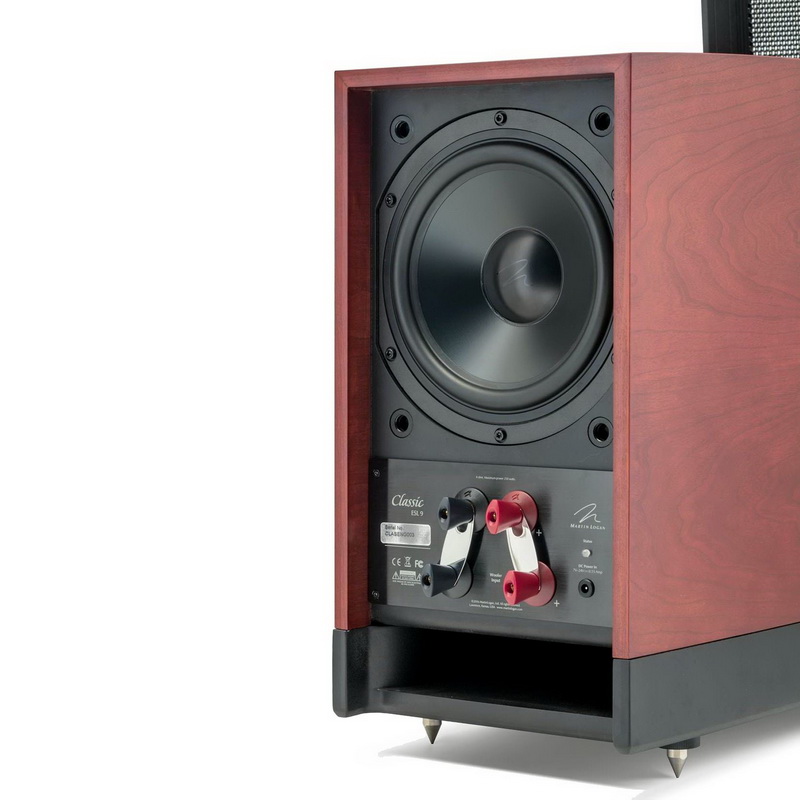

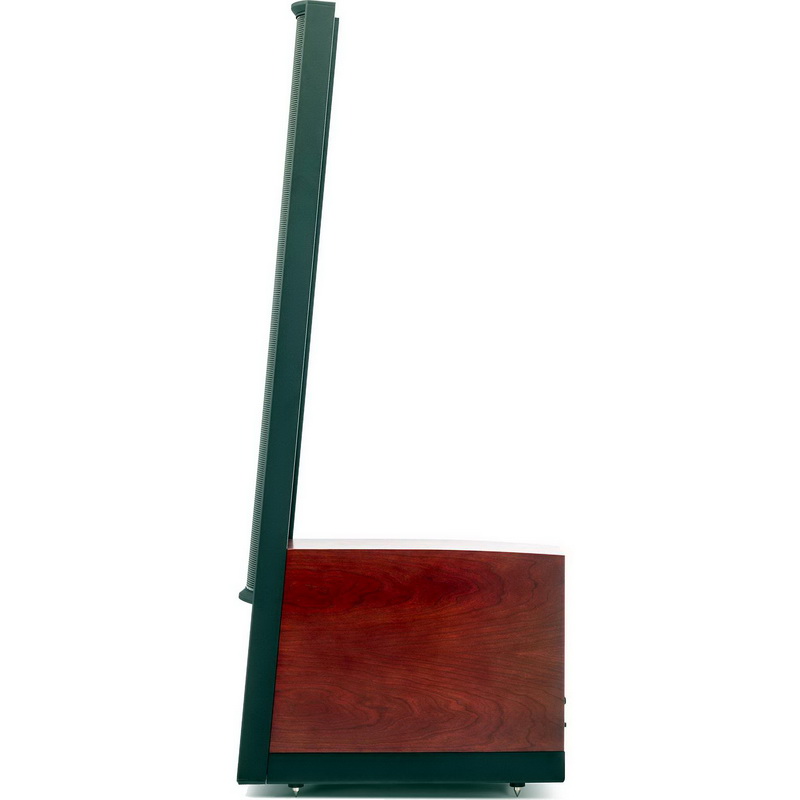

Для лучшего временного согласования полос панель наклонена назад. Повышающий звуковой трансформатор (мотается вручную!) и разделительные фильтры расположены в изолированном отсеке корпуса. Предусмотрено раздельное подключение басовой секции и ESL излучателя, что совсем не лишне – на 20 кГц импеданс системы падает до 0,8 Ом и отдельный кабель или даже усилитель могут оказаться очень кстати.
Для создания поляризующего напряжения требуется питание, оно обеспечивается стенным адаптером. Потребление энергии в рабочем режиме не превышает 2 ВА, т.к. ток требуется совсем мизерный. Выпускаются Classic ESL 9 либо в рояльном лаке, в шпоне тёмной вишни и ореха. Электростатическая секция в обоих вариантах чёрная.
Характеристики
Частотный отклик: 34–23 000 Гц ±3 дБ
Рекомендуемая мощность усилителя: 20–400 Вт на канал
Горизонтальная дисперсия: 30°
Вертикальная дисперсия: 44 дюйма (112 см) линейный источник
Чувствительность: 90 дБ/2,83 В/м
Сопротивление: 4 Ом, 0,8 на 20 кГц, совместимы с усилителями на 4, 6, 8 Ом
Частота раздела кроссовера: 380 Гц
Высокочастотный излучатель: электростатический излучатель XStat™ CLS™
Габариты мембраны: 112x23 см
Площадь излучающей поверхности: 2,576 см²
Низкочастотная секция: два 8-дюймовых (20,3-см) длинноходных динамика в литых корзинах с алюминиевыми мембранами в нерезонансной несимметричной конфигурации
Кроссовер: трансформатор ручной намотки, катушки с воздушным сердечником, катушки, прослоенные сталью двойной холодной прокатки, полистироловые конденсаторы

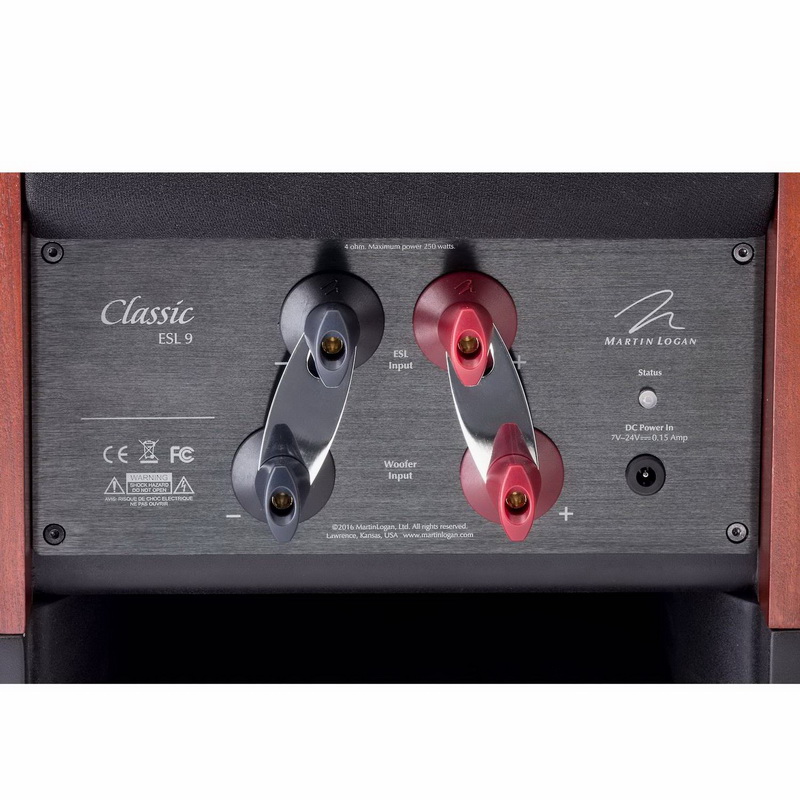

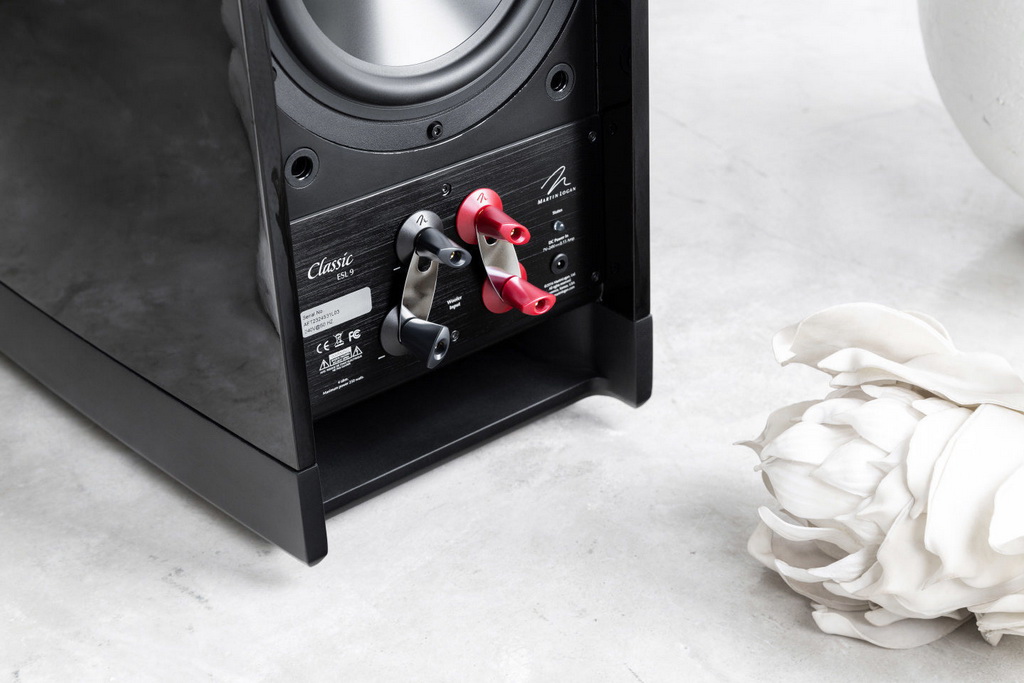

Подключение: пятиточечные клеммы с поддержкой бивайринга
Энергопотребление: до 2 Вт на канал, менее 1 Вт в режиме ожидания
Масса: 35,4 кг
Габариты: 152x26,4x64,6 см
|
В электростатических громкоговорителях излучателем служит тончайшая лента из синтетического материала с напылением металла, которая колеблется в переменном электрическом поле. С технической точки зрения это идеальное решение: мембрана практически не имеет инерции, поэтому отличается мгновенным откликом. А это означает колоссальное звуковое разрешение, недоступное обычным диффузорным громкоговорителям. Но в технике (как и вообще в жизни) не бывает плюсов без минусов – амплитуда колебаний ленты очень мала, и чтобы поддать драйва, особенно в области нижних частот, нужна огромная излучающая площадь. А это габариты, масса и в конечном итоге — цена.
|
Некоторые производители электростатов рекомендуют использовать сабвуферы, но приемлемый результат в таком случае получить тоже непросто. Вся проблема – в том самом времени отклика. Пока тяжёлый диффузор только начнёт реагировать на перепад уровня, электростат уже успеет отработать фронт сигнала и вернуться в исходное состояние. Ритмический рисунок будет смазан, на сложных произведениях может получиться настоящая каша.
|
Создавая своё новое детище, систему Classic ESL 9, специалисты MartinLogan учли весь свой предыдущий опыт, а они, между прочим, проектируют электростатическую акустику ровно 40 лет. В основу конструкции положен усовершенствованный ESL (Electro Static Loudspeaker) преобразователь XStat, работающий по принципу изогнутого линейного источника Curvilinear Line Source (CLS) высотой 112 см и шириной чуть более 23 см., что даёт очень приличную площадь излучения – 2576 кв. сантиметров. Мембрана с вакуумным напылением крепится на раме, которая одновременно должна быть жёсткой (чтобы исключить любые деформации излучателя) и абсолютно прозрачной для прохождения звуковых волн.
|
Этими качествами обладает фирменная конструкция AirFrame Blade, которая внешне кажется невесомой, но не вибрирует при высокой громкости и не теряет формы при перепадах температуры. Равномерное натяжение панели обеспечивается жесткими «невидимыми» распорками ClearSpar. Благодаря перечисленным решениям СЧ/ВЧ секция получилась чрезвычайно тонкой и прозрачной, не перегружающей дизайн домашнего интерьера.
|
Большая часть массы Classic ESL 9 сосредоточена в нижней части. Там, в глубоком корпусе из MDF установлены две 8-дюймовые басовые головки с алюминиевыми диффузорами, которые были спроектированы специально для этой модели. Для снижения нелинейных искажений их форма была оптимизирована методом лазерной интерферометрии. Головки расположены друг напротив друга (на передней и задней стенках) и работают пушпульно в диапазоне 34 – 380 Гц.
|
При такой установке взаимно компенсируются вибрации, передаваемые от динамиков на корпус, а отсутствие фазоинвертора всегда благоприятно сказывается на скорости баса. Кроме того, излучение заднего диффузора оптимизировано таким образом, что сокращается глубина тыловой дипольной диаграммы. Не опасаясь ранних отражений, мы имеем больше свободы при установке колонок в помещении: производитель рекомендует расстояние до задней стены не менее диаметра басового драйвера, т.е. в нашем случае – 25 см. Это на удивление немного.
|
Для лучшего временного согласования полос панель наклонена назад. Повышающий звуковой трансформатор (мотается вручную!) и разделительные фильтры расположены в изолированном отсеке корпуса. Предусмотрено раздельное подключение басовой секции и ESL излучателя, что совсем не лишне – на 20 кГц импеданс системы падает до 0,8 Ом и отдельный кабель или даже усилитель могут оказаться очень кстати.
|
Для создания поляризующего напряжения требуется питание, оно обеспечивается стенным адаптером. Потребление энергии в рабочем режиме не превышает 2 ВА, т.к. ток требуется совсем мизерный. Выпускаются Classic ESL 9 либо в рояльном лаке, в шпоне тёмной вишни и ореха. Электростатическая секция в обоих вариантах чёрная.
Характеристики
Частотный отклик: 34–23 000 Гц ±3 дБ
Рекомендуемая мощность усилителя: 20–400 Вт на канал
Горизонтальная дисперсия: 30°
Вертикальная дисперсия: 44 дюйма (112 см) линейный источник
Чувствительность: 90 дБ/2,83 В/м
Сопротивление: 4 Ом, 0,8 на 20 кГц, совместимы с усилителями на 4, 6, 8 Ом
Частота раздела кроссовера: 380 Гц
Высокочастотный излучатель: электростатический излучатель XStat™ CLS™
Габариты мембраны: 112x23 см
Площадь излучающей поверхности: 2,576 см²
Низкочастотная секция: два 8-дюймовых (20,3-см) длинноходных динамика в литых корзинах с алюминиевыми мембранами в нерезонансной несимметричной конфигурации
Кроссовер: трансформатор ручной намотки, катушки с воздушным сердечником, катушки, прослоенные сталью двойной холодной прокатки, полистироловые конденсаторы
Подключение: пятиточечные клеммы с поддержкой бивайринга
Энергопотребление: до 2 Вт на канал, менее 1 Вт в режиме ожидания
Масса: 35,4 кг
Габариты: 152x26,4x64,6 см
