Важнейшим компонентом обеих моделей Revela стал новый ленточный твитер QUAD True Ribbon. Созданный более чем 70 лет назад, ленточный излучатель QUAD совершенствовался на протяжении многих поколений продукции. На разработку этой версии высокочастотного излучателя ушло четыре года, и она, несомненно, является лучшей версией твитера QUAD на данный момент.


Оригинальный ленточный высокочастотный излучатель QUAD, который использовался в инновационной для своего времени акустической системе Corner Ribbon 1950-х годов, был хрупким и выдерживал мощность всего до 15 Вт. Твитер, используемый в моделях Revela, оснащается усиленной многослойной диафрагмой, способной выдерживать высокую выходную мощность современных транзисторных усилителей без механических повреждений. За счет малого веса и равномерности движения лента способна отражать самые тонкие нюансы музыкального сигнала и корректно передавать все гармоники инструментов и вокала в записях, обеспечивая реалистичное ощущение пространства, глубины сцены и воздуха.


Для акустических систем Revela инженеры QUAD разработали новый материал для средне- и низкочастотных диффузоров динамиков – уникальный состав из древесной массы и искусственных волокон, получивший название Reveal. Бумажные диффузоры уже давно считаются средством, обеспечивающим превосходное воспроизведение средних частот, а за счет добавления искусственных волокон, таких как параарамиды, диффузоры Reveal дополнительно демпфируются и укрепляются, обеспечивая превосходный контроль низких частот и сглаживая резонансы верхних средних частот.

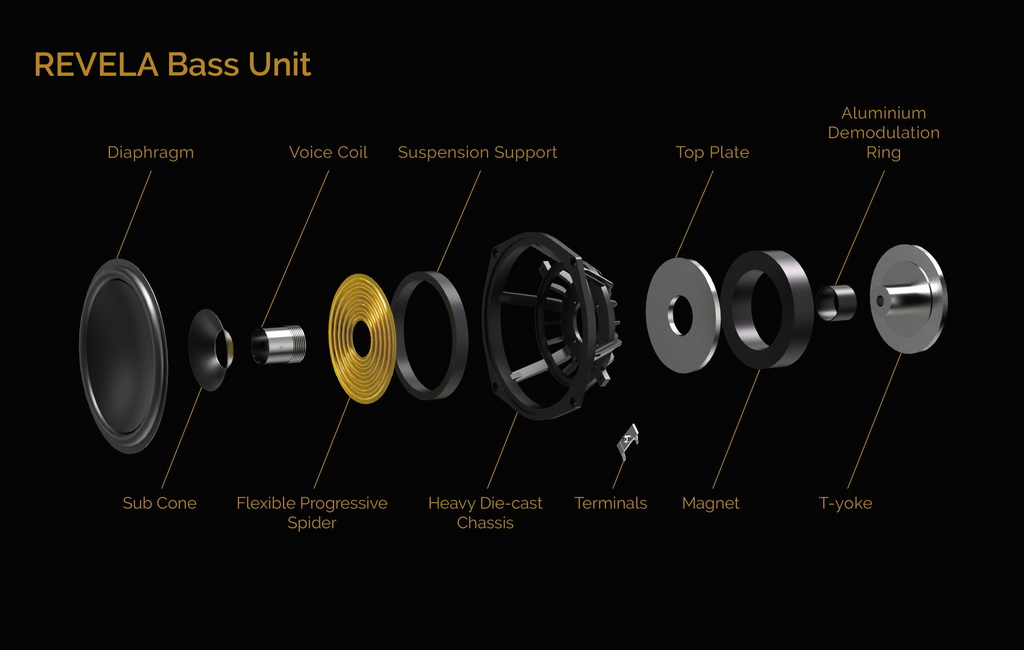

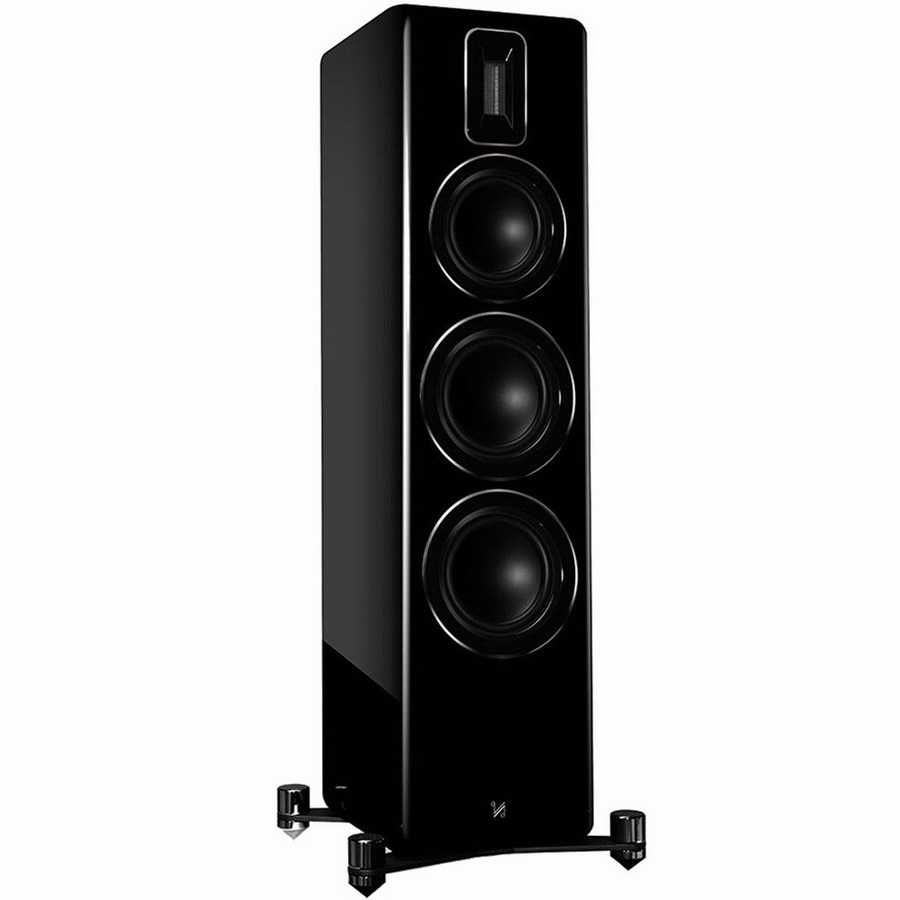

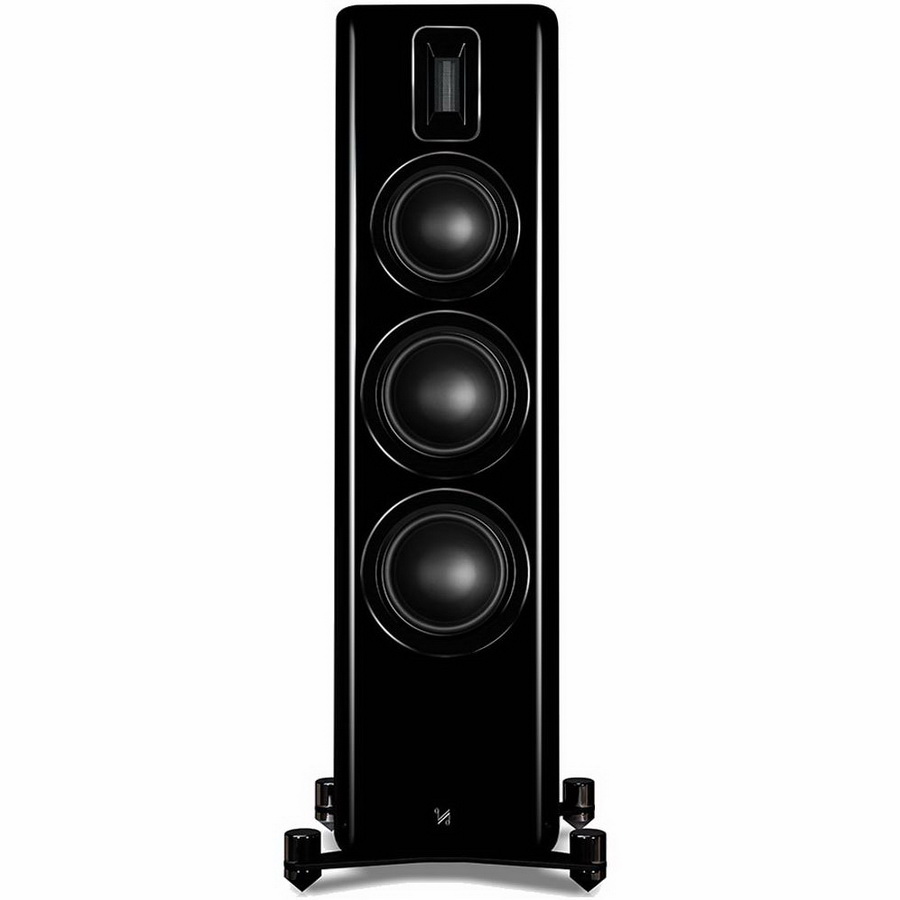

Диффузоры Reveal применяются в динамических головках, построенных на литом шасси и оснащенных мощными магнитными системами и крупными звуковыми катушками для достижения высокой чувствительности. В Revela 2 используются два 165-мм басовых драйвера и 150-мм среднечастотный излучатель. За совместную бесшовную работу динамиков отвечает кроссовер Acoustic Butterworth с фильтрами Linkwitz-Riley, на настройку которого ушли многие сотни часов прослушивания.

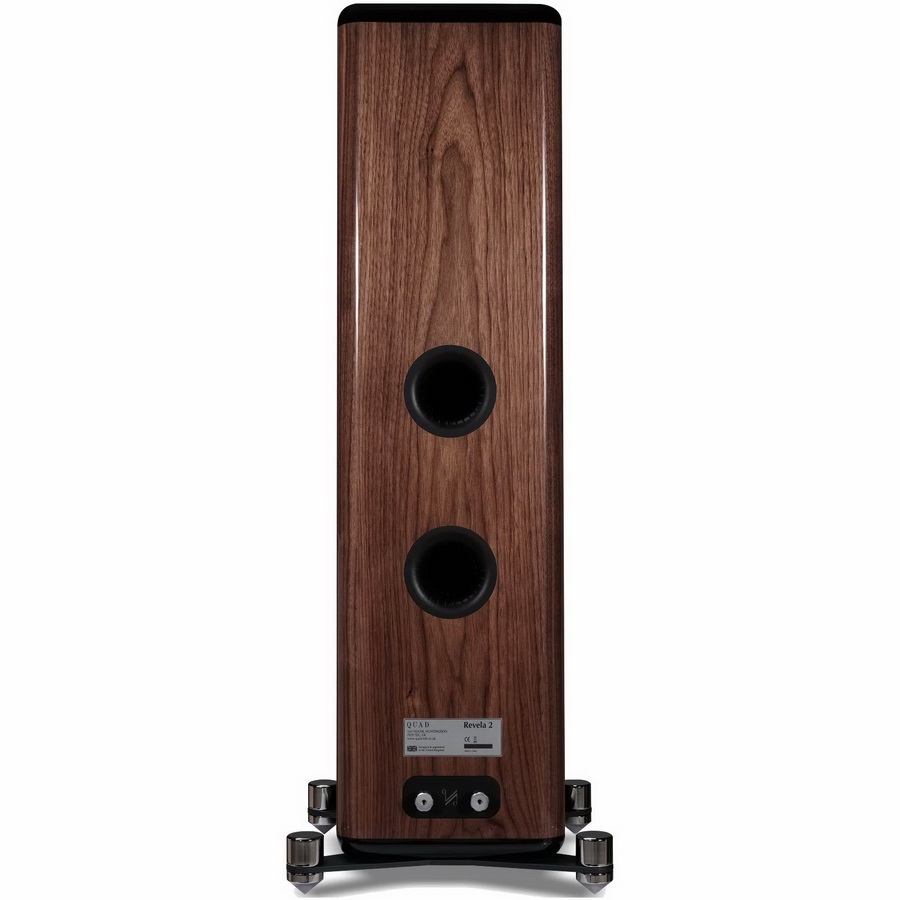

Динамики в АС Quad Revela 2 работают в фазоинверсном акустическом оформлении с портами фазоинвертора, выведенными на заднюю стенку корпуса. У модели Quad Revela 1 – один такой порт, у напольной Revela 2 – два порта. Порты имеют продольные шлицы, которые помогают сглаживать воздушный поток и повышают эффективность системы фазоинвертора для достижения глубокого и мощного баса. Для внутреннего демпфирования корпуса и поглощения отражений и стоячих волн применяется смесь акустической пены и длинноволокнистого материала. В модели Quad Revela 2 среднечастотный излучатель размещен в отдельной просторной герметичной камере, задемпфированной пенопластом и волокнистым материалом.

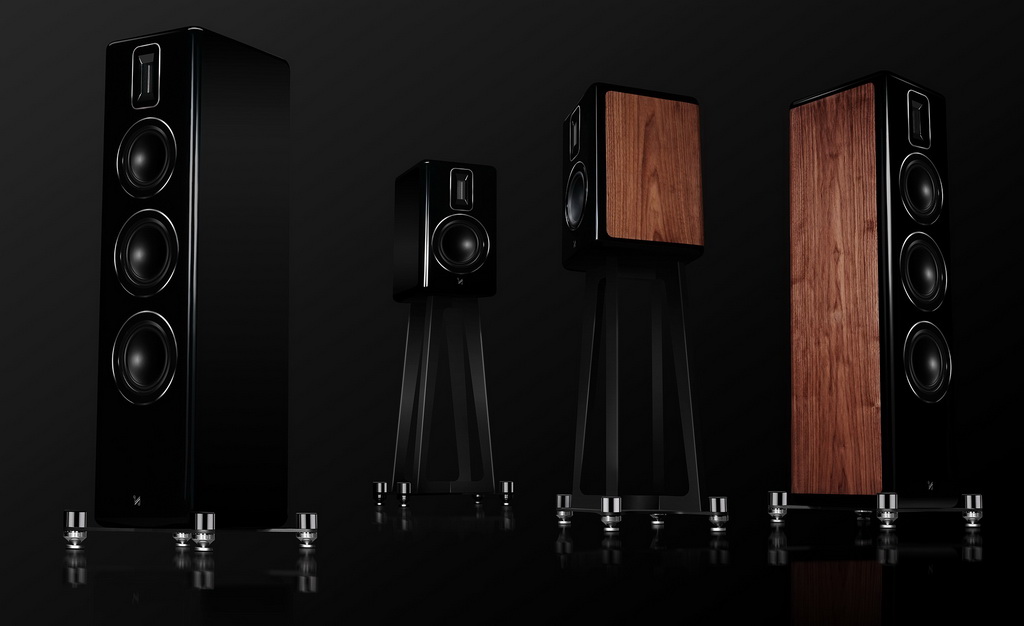

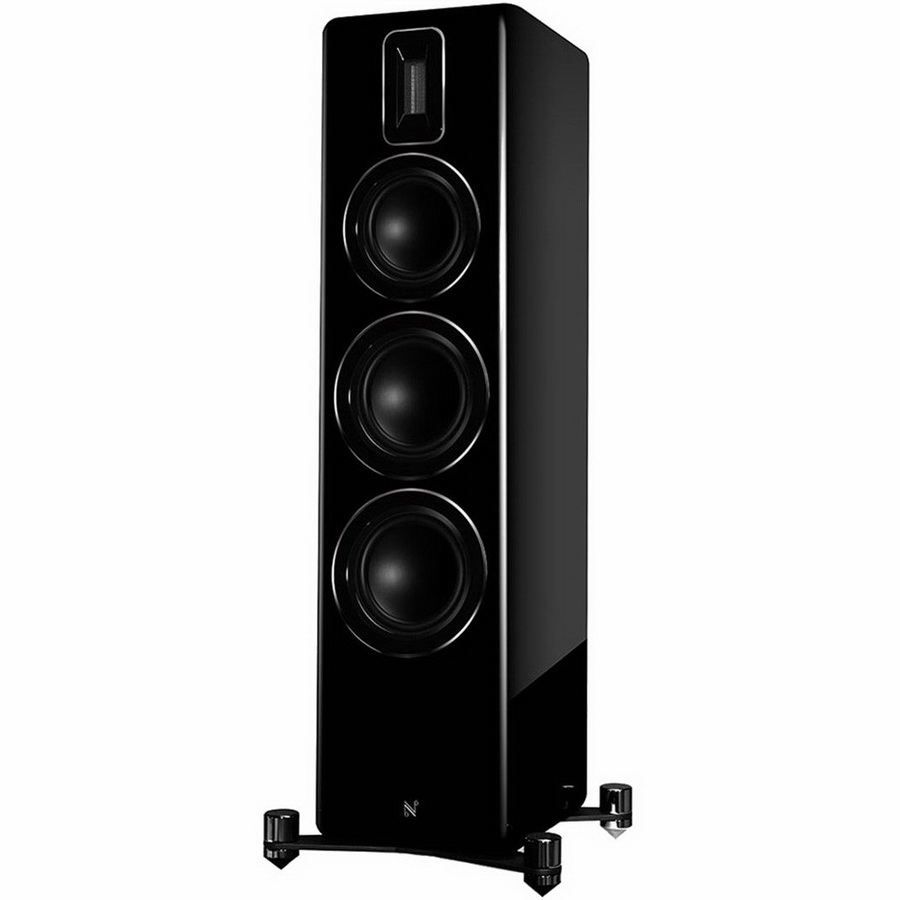

В варианте с полностью чёрной отделкой на шпон чёрного цвета наносится несколько слоев лака, чтобы обеспечить блестящую поверхность, надёжно защитить корпус и погасить нежелательные акустические отражения. Вариант отделки ореховым деревом сохраняет переднюю панель, верхнюю и нижнюю часть корпуса в чёрном рояльном лаке, а боковые и задние панели корпуса выполняются из шпона орехового дерева, покрытого несколькими слоями лака.

Обзор Quad Revela 2 от портала SalonAV

Ни в одной современной АС с шильдиком Quad вы не увидите классических головок — ни металлических или тканевых куполов, ни диффузоров из целлюлозы. Стремление использовать ленточные твиттеры с невесомыми мембранами и различные суперлегкие композиты для СЧ- и НЧ-драйверов не случайно: чтобы хотя как-то приблизиться к скоростным характеристикам отклика больших пленочных панелей, надо использовать преобразователи с намного меньшей массой подвижных частей, чем у обычных динамических головок. Этот подход прослеживается и в акустике новой серии Revela, которая была впервые показана публике весной этого года на мюнхенском High End Show. На её разработку ушло четыре года, руководил проектом небезызвестный Питер Комо (Peter Comeau) — инженер, который уже многое сделал для возрождения и других акустических брендов, входящих в International Audio Group.


Новая линейка АС по цене позиционируется выше серии S и на данный момент представлена лишь двумя моделями — стендовыми Revela 1 и напольными Revela 2. Но если новая серия будет пользоваться спросом, в Quad наверняка подумают о её расширении, благо у материнской группы IAG производственных мощностей для этого более чем достаточно.

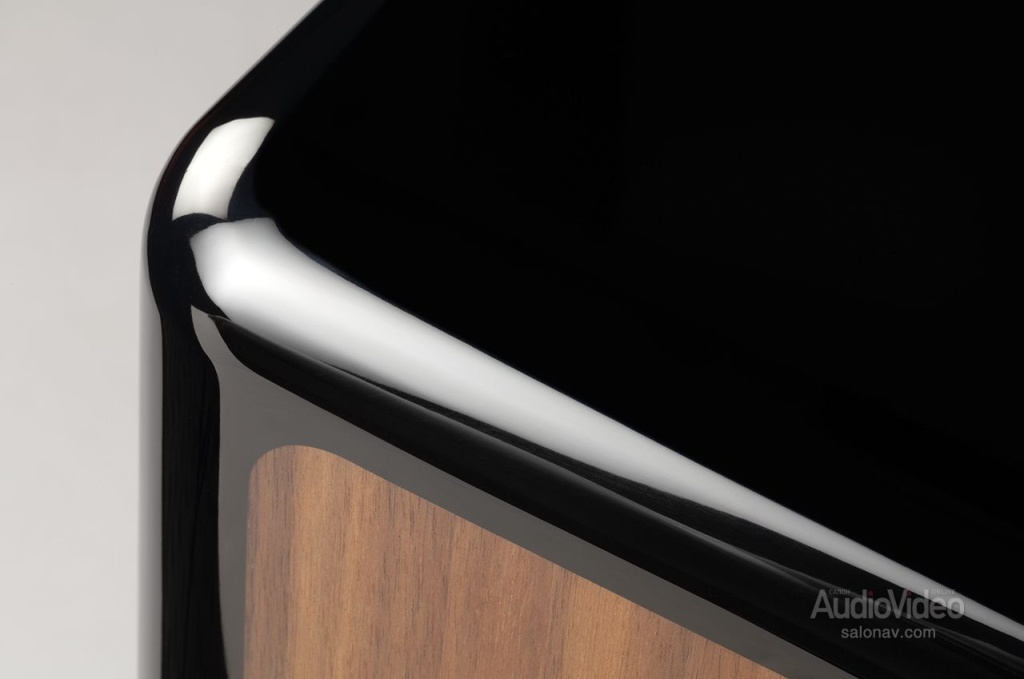

Сложно сказать, чем именно новинки поддерживают «эволюцию промышленного дизайна» компонентов Vena и Artera (так заявляют в Quad), но выглядят эти напольники просто на порядок роскошнее прочих изделий Quad. Черный рояльный лак уже давно в тренде, дерево с мягкой ровной текстурой (вроде того же ореха) под полированным лаком снова полюбился интерьерным дизайнерам, а вместе такая отделка образует весьма необычное и модное сочетание. Quad Revela 2 привлекает к себе и качеством исполнения. Идеальны и плоские поверхности, и все скругления. Лак уложен абсолютно бесшовно и всюду отполирован до зеркальной чистоты. Так искусно не всегда делают даже дорогую мебель.

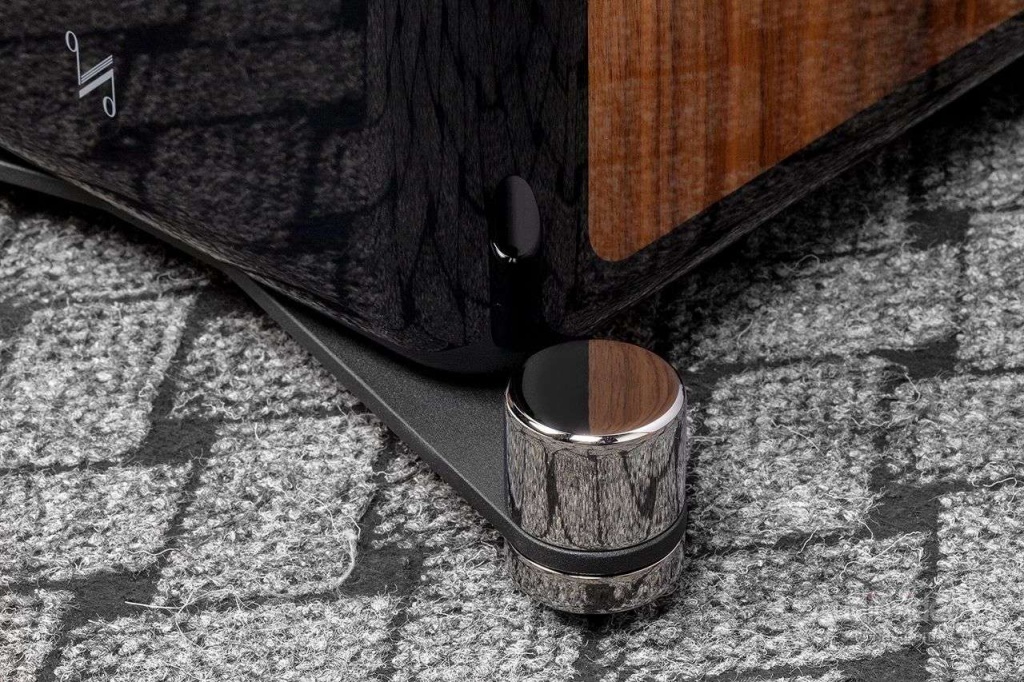

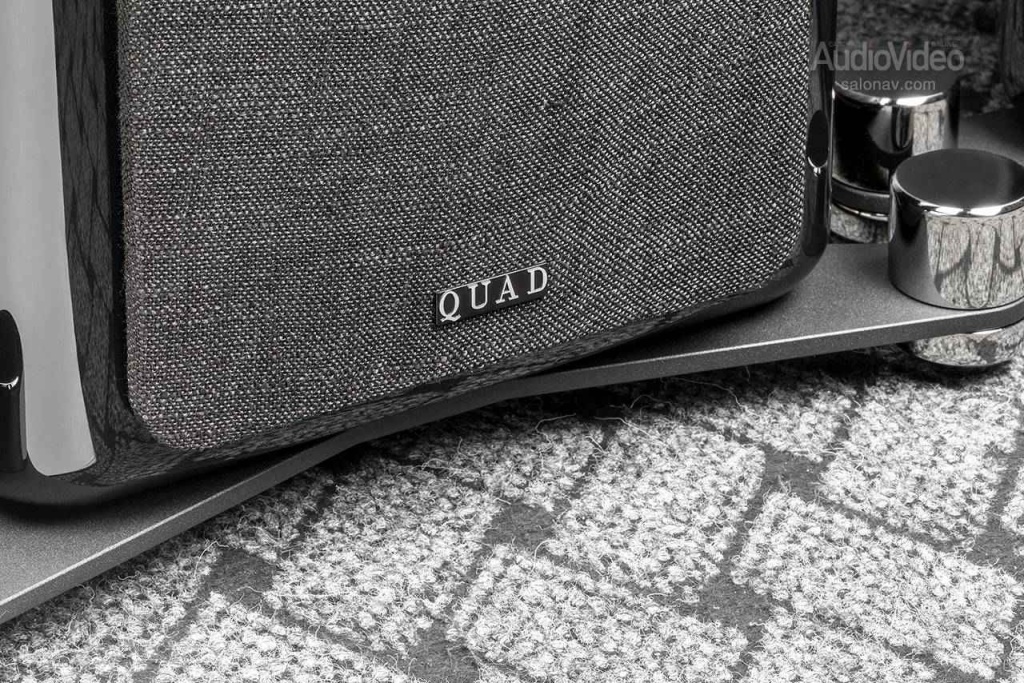

По внутреннему литражу новые напольники почти вдвое уступают самым крупным «башням» S5 из младшей линейки, но практически равноценны более рослым и куда более дорогим Quad Z4, снятыми с производства. Как достигнут такой паритет, догадаться не сложно: за счет простой «ящичной» геометрии корпуса с параллельными стенками. Есть ещё несколько важных отличий. У Quad Revela 2 объем разделен на две секции — 14,8 и 28,5 литров. Верхняя часть закрытая, нижняя наделена двумя тыльными портами с затейливыми ребристыми скруглениями, которые, вероятно, служат для подавления воздушных шумов. Переборка между секциями служит дополнительным усилением, но применяется также и хитрый внутренний демпфер из некой акустической пены. Вот почему при постукивании по стенкам корпус отзывается как нечто монолитное. Солидно сделаны и металлические опорные «лапы» с крупными регулируемыми конусами.


Самое интересное, конечно, внутри. Из описания следует, что разделительные фильтры скомпенсированы по фазе — они рассчитаны методом компьютерного моделирования, но на конечную оптимизацию ушло сотни часов прослушиваний на разном музыкальном материале. Мидбасовая головка и пара НЧ-динамиков с литыми корзинами получили особые диффузоры из нового запатентованного материала Reveal. Обычно все разработчики стараются как можно раньше срезать наиболее волнистый участок АЧХ динамических головок, но здесь частоты раздела выбраны довольно высокими. Это говорит о том, что катушки, подвесы и магнитные системы драйверов оптимизировались как раз под максимальную линейность на верхних рабочих отрезках и под лучшее согласование с ленточной пищалкой True Ribbon.

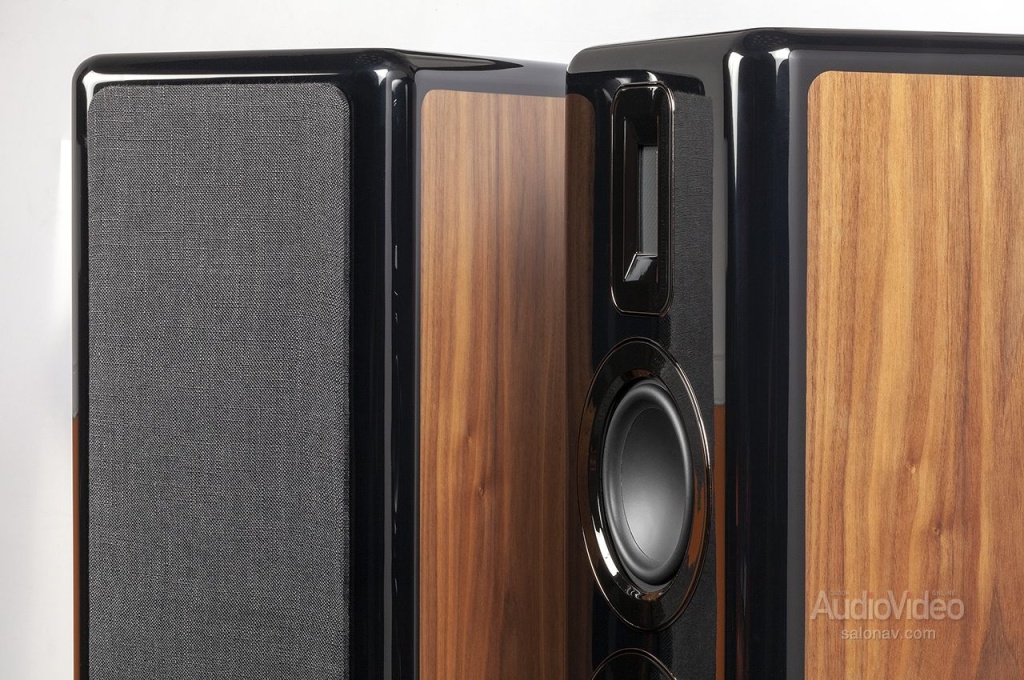

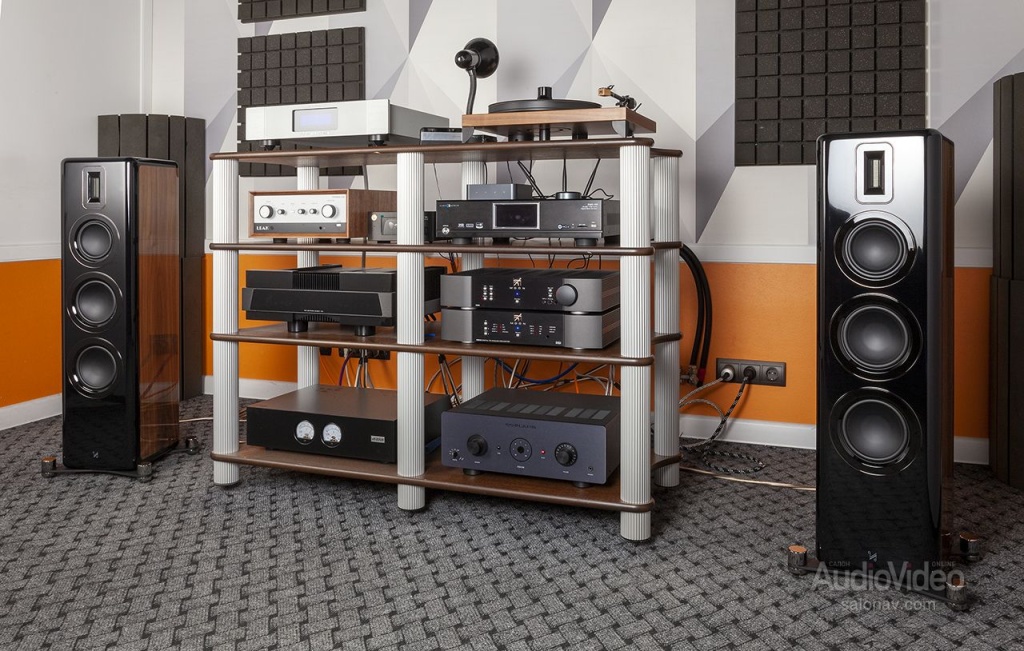

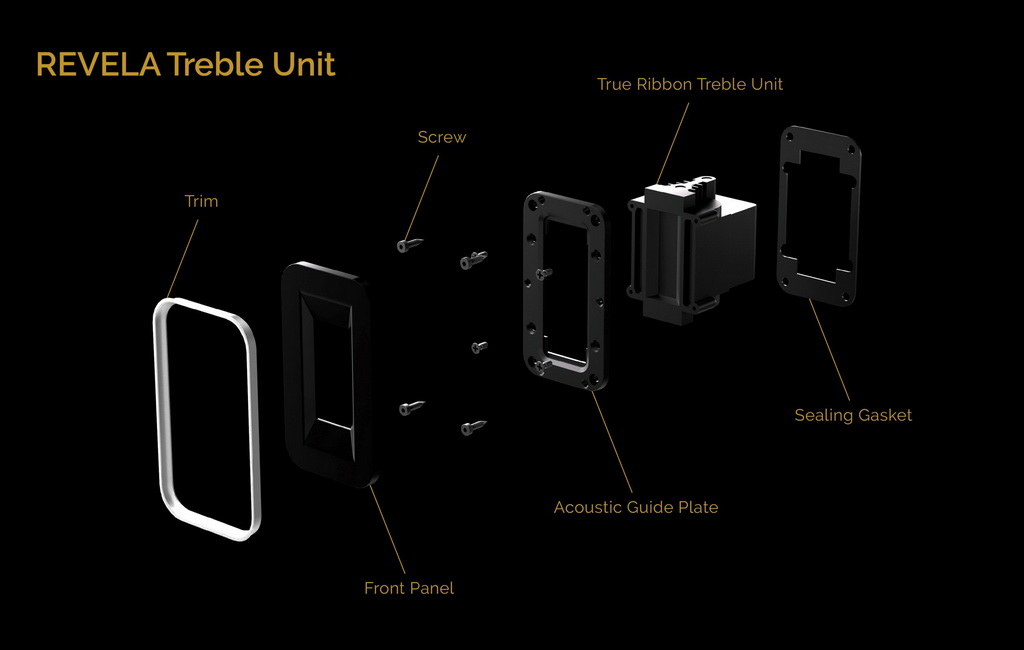

Эта новая разработка имеет довольно компактную мембрану размером 27х60 мм, но за счет многослойной структуры и расширенного фланца она меньше окрашивает звук и не дает сильных искажений при высоких подводимых мощностях, чем не могли похвастать ленточные твитеры ранних поколений. С мощностью Quad Revela 2 действительно на ты. Обладая приличной чувствительностью, эти системы могут запросто «качать» залы площадью под 50 квадратов и создавать очень серьезное звуковое давление. В нашем тесте они стояли в довольно объемном помещении и были подключены к усилителю, который выдает скромные 100 ватт на канал в максимуме, но в звучании на высокой громкости получался драйв как на рок-концерте или танцполе музыкального клуба. Порадовало и то, что системы почти не возбуждали самые низкие резонансы комнаты — вся басовая ритмическая структура в звуке оставалась очень отчетливой.


Но все-таки конек Quad Revela 2 — информативность воспроизведения при высокой пространственной ясности. Конечно, по этой части до флагманов ESL 2912 им далековато, но если бы сейчас рядом стояли классические панели ESL 57, то новинки, уверен, наверняка бы выиграли сравнение едва ли не по всем критериям. У них даже тональный почерк похож — с легким дефицитом «мясного» баса, но с очень выраженной текстурностью в полосе 200 — 500 Гц и потрясающей прозрачностью на верхах. Такой характер очень подходит и к старым джазовым записям, и к более поздним хард-роковым, и многим современным трекам любого жанра, если их сводили без сильной компрессии. Вдобавок перечисленные преимущества прекрасно выражены не только на малых уровнях, но и на повышенных.


В средней полосе практически нет окрашивающих призвуков, хотя композитные головки редко отличаются нейтральностью. Звучание в широкой полосе, включая и переход к верхним частотам, цельное и складное, очищенное и живое. Некоторым композициям, которые сами по себе записаны ярко или вне студий (например, в залах с живой акустикой), это не всегда подходит, но проблема решается до смешного легко — чуть-чуть понижаем громкость и баланс начинает казаться идеальным. Да, в какой-то мере это есть самообман (кривые Флетчера-Менсона помните?), и с другими АС этот трюк не проходит, так как в музыкальной картинке перестают читаться важные детали, но у Quad Revela 2 такой запас по разрешению, что даже на малых уровнях звуковая информативность не ослабляется.


Напоследок дадим совет: не спешите с подбором кабелей к этим системам. В целом у них все хорошо со сценой, с четкостью планов и фокусом виртуальных образов. Да и характер передачи ВЧ можно охарактеризовать как линейный с минимальными окрашивающими акцентами. Но все высокотехнологичные головки, как правило, намного дольше достигают своих рабочих показателей (в отличие от классической бумаги и шелка, которые уже за несколько десятков часов «разминаются» до почти нужной кондиции). И лучше дождаться того момента, когда звучание окончательно обретет стабильность, чтобы кабельным тюнингом добиться наилучшего финального результата.

Характеристики Quad Revela 2

Конфигурация 4 излучателя, 3 полосы
Акустическое оформление фазоинвертор
Диапазон воспроизводимых частот 40 — 24000 Гц (при неравномерности ±3 дБ)
Чувствительность 89 дБ
Максимальное звуковое давление 110 дБ
Номинальное/минимальное сопротивление 6/3,9 Ом
Частоты раздела полос 650 и 3800 Гц
Мощность номинальная/максимальная 240/380 Вт
Рекомендуемая мощность усилителя 20 — 200 Вт
Отделка черный лак/орех или черный лак
Габариты 325 х 965 х 350 мм
Масса (1 шт.) 31,8 кг
