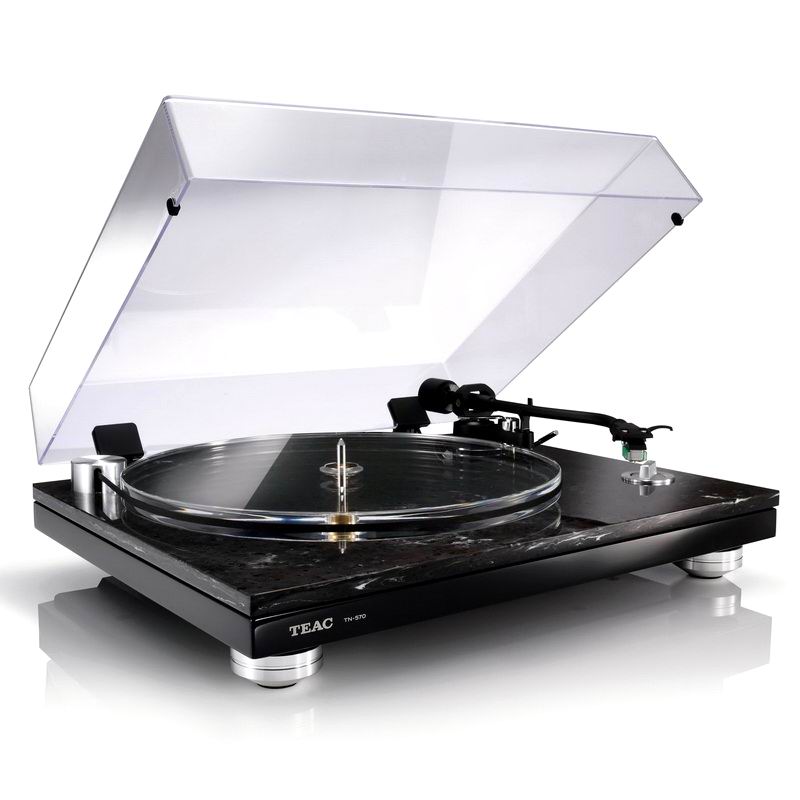

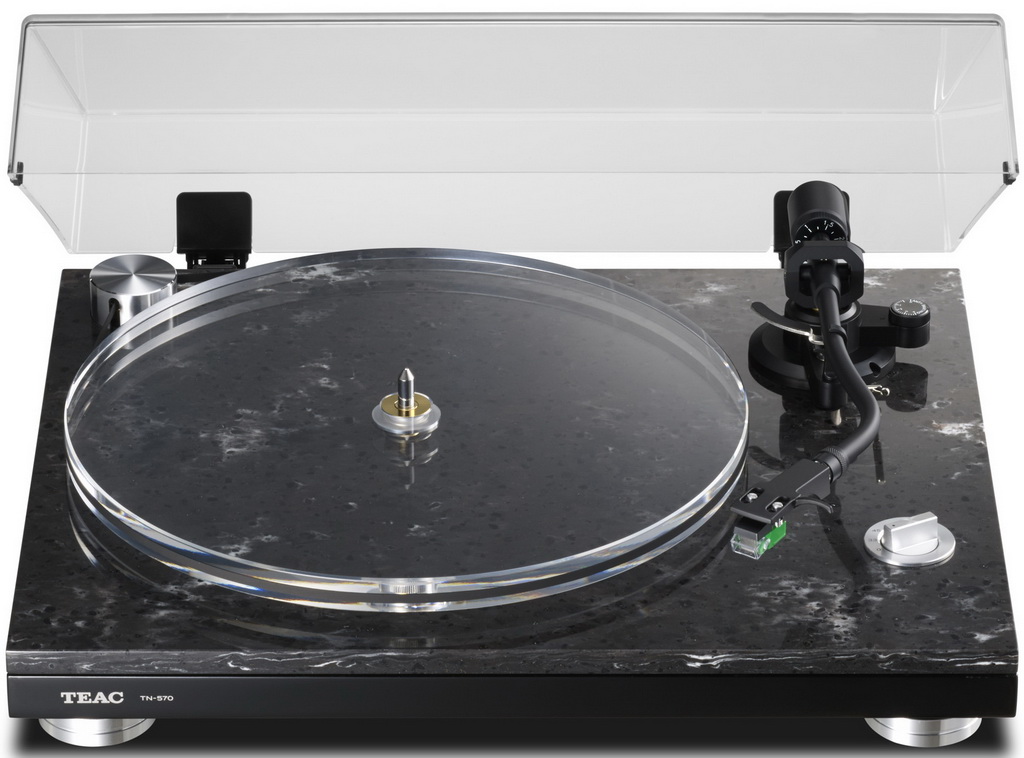

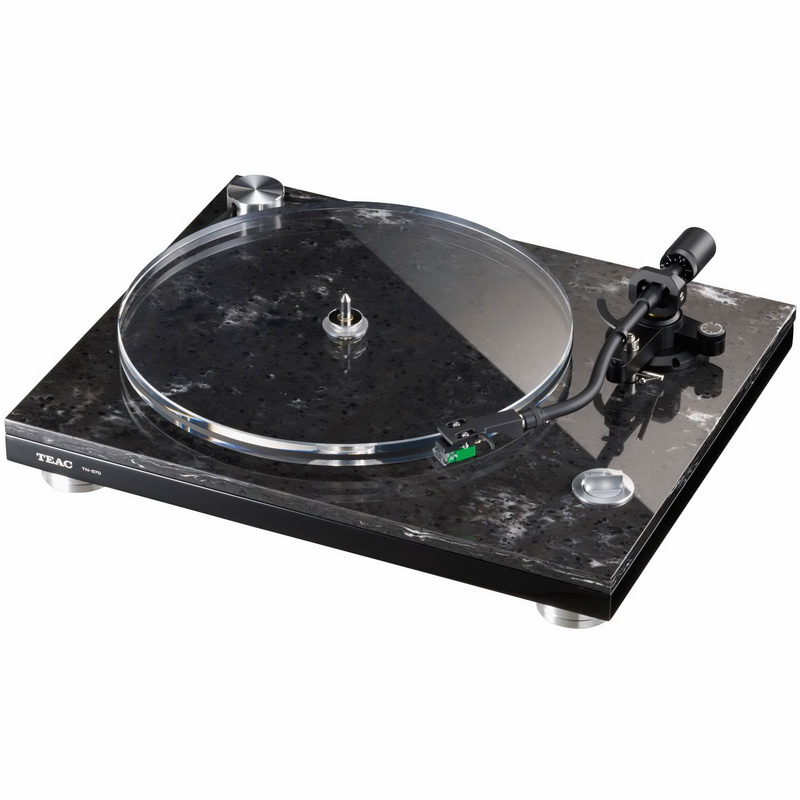

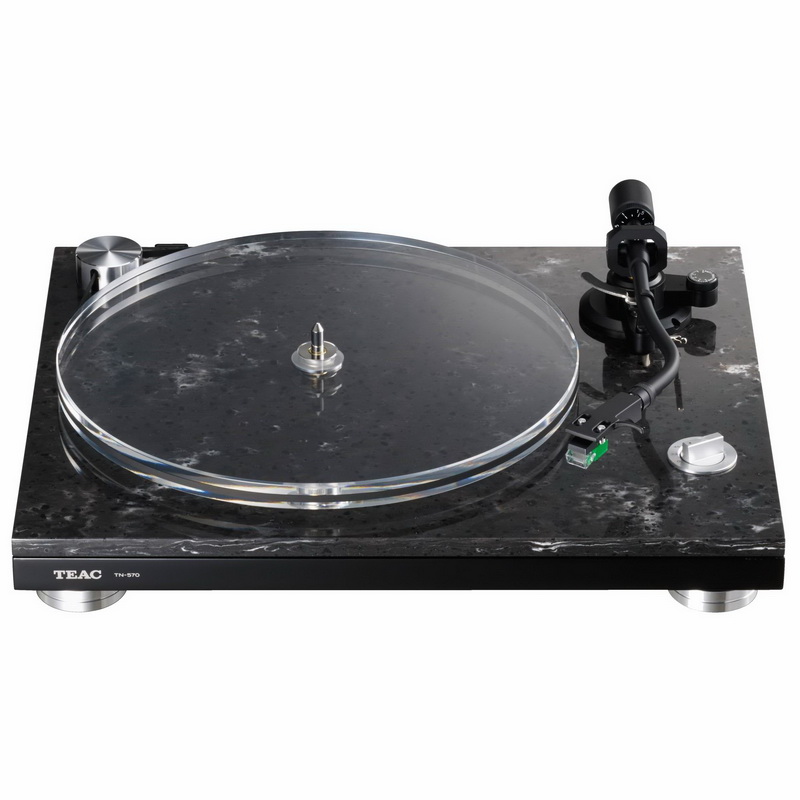

Японская компания TEAC пополнила модельный ряд проигрывателей винила сразу двумя моделями: TEAC TN-550 и TEAC TN-570. В качестве общих черт новинок отметим пассиковый привод и основной диск, изготовленный из прозрачного акрила. Субдиска в конструкции не предусмотрено, пассик охватывает основной диск по внешнему радиусу. Шасси — двухслойное, из искусственного мрамора и МДФ, что в сочетании с задемпфированным мотором обещает аппарату неплохие резонансные свойства. Устанавливается корпус на демпфирующие ножки, собранные в алюминиевых внешних оболочках. Новинка комплектуется съемной пылезащитной крышкой.Тонарм — S-образный, с возможностью настройки высоты, прижимной силы и антискейтинга, а также со съемным шеллом привычной конструкции.


Шасси флагмана состоит из двух слоев: MDF высокой плотности и искусственного мрамора. Такой «сэндвич» из разных материалов позволяет решить проблемы, связанные с паразитными резонансами, и обеспечить достаточно большой вес в 9 кг. Минимизировать резонирующие колебания также помогает тонкая сетка с сотовой структурой, покрывающая днище корпуса, а подавление вибраций обеспечивают регулируемые алюминиевые ножки с резиновыми амортизаторами.

Электромотор имеет амортизационную «подушку» и раскручивает прозрачный акриловый опорный диск толщиной в 16 мм с помощью плоского уретанового пассика. Для стабилизации скорости вращения применяется серво-система PRS3, которая использует установленный у базы шпинделя оптический датчик, передающий данные о любых изменениях скорости в бортовой микропроцессор, тонко настраивающий работу электромотора. Такая конструкция в плане точности настройки может конкурировать даже с вертушками с прямым приводом. Для выбора стандарта в 33,3 или 45 об/мин служит электронный алюминиевый переключатель.


В TEAC TN-570 задействован тонарм с S-образной трубкой, съемным шеллом и системой антискейтинга. Тонарм легко регулируется по высоте, а в его проводке используются жилы из монокристаллической меди PC-Triple C, которая способствует качественной передаче сигнала с минимумом потерь. Модель комплектуемся MM-картриджем Audio-Technica AT100E.

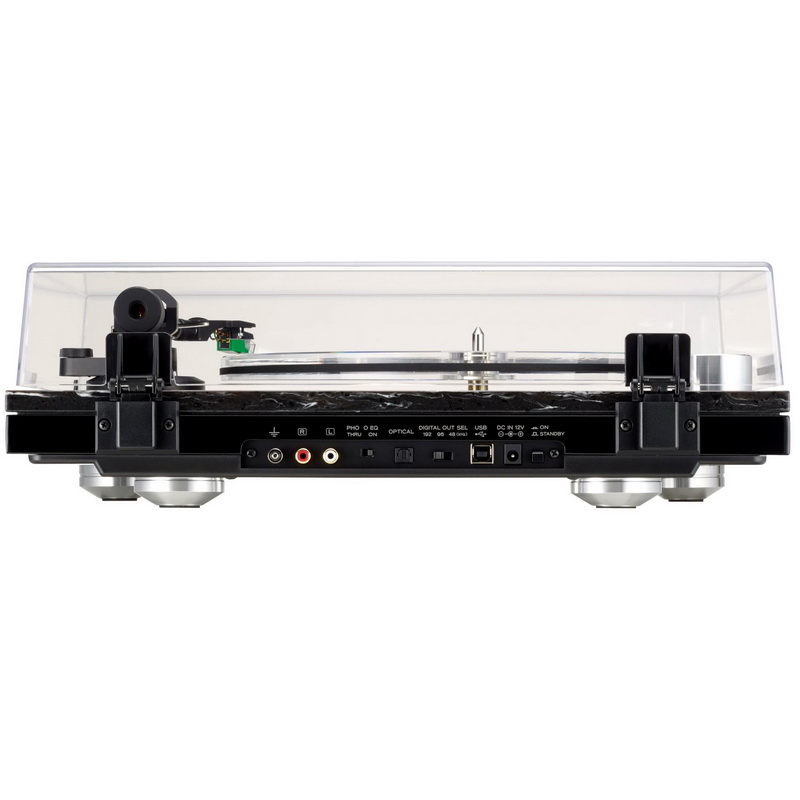

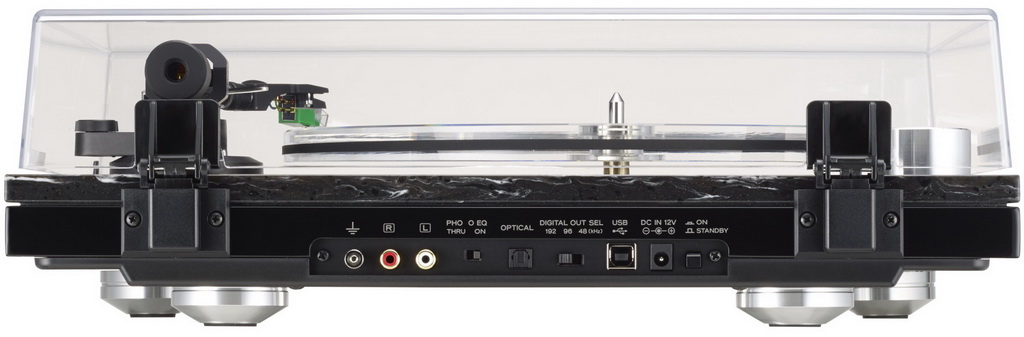

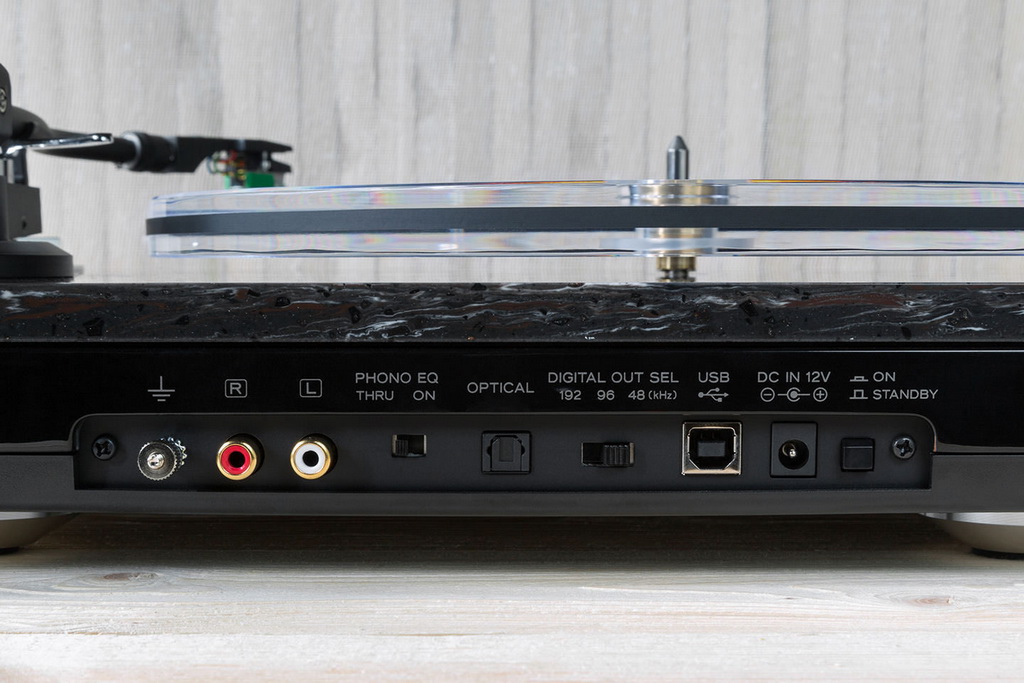

Флагман оснащен отключаемым MM-фонокорректором на базе операционных усилителей OPA1602 SoundPlus, обеспечивающих качественный саунд. Бортовой АЦП Cirrus Logic позволяет конвертировать аналоговый сигнал в Hi-Res-аудио (24 бит/192 кГц) и выводить его по оптическому выходу на внешний ЦАП. По USB выводится сигнал с разрешением в 16 бит/48 кГц, который можно сохранить на жестком диске компьютера в виде файла. На тыльной панели проигрывателя также имеется селектор частоты дискретизации для оптического выхода (192/96/48 кГц), RCA-выход, выход Toslink, USB-порт, кнопка питания/standby и гнездо для сетевого адаптера.


В набор входит адаптер для EP-альбомов и съемная пылезащитная крышка. В качестве опции доступен мат, выполненный из японской бумаги Washi, который обладает антистатическими свойствами и минимизирует вибрации.

Обзор TEAC TN-570 от портала Stereo.ru

Продается проигрыватель в полностью укомплектованном и в частично настроенном виде. Сборка и настройка сводятся к распаковке, установке шелла с головкой (сама головка предустановленна на заводе), потом нужно установить противовес, выставить прижимную силу, антискейтинг и подключить внешний блок питания и выходной сигнальный кабель. Проще почти некуда, а так как есть встроенный фонокорректор, то подключить вертушку можно по обычному линейному выходу.

Напомню, что в модели TEAC TN-550 нет встроенных опций, поэтому, чтобы охватить разом обе модели, тест я построю с упором на привод, тонарм и прочие свойства. Отмечу, что апргейдить TN-570 внешним фонокорректором при желании не проблема — встроенный легко отключается. Электронная часть, отличающая 550-ю и 570-ю модели, состоит из отключаемого ММ-фонокорректора и АЦП. У корректора никаких настроек нет, кроме того, что можно его или использовать, или пустить сигнал в обход. В свою очередь, АЦП определенно сложнее того, что ставится на TEAC TN-300. Он оснащен оптическим и USB-выходом, причем, если по USB можно получить сигнал 16 бит/48 кГц, то по оптике — вплоть до 24 бит/192 кГц. Но нужно понимать, что АЦП там стоит не профессионального уровня (иначе стоимость вертушки бы получилась совсем другой), а бытового, для сохранения личной коллекции.

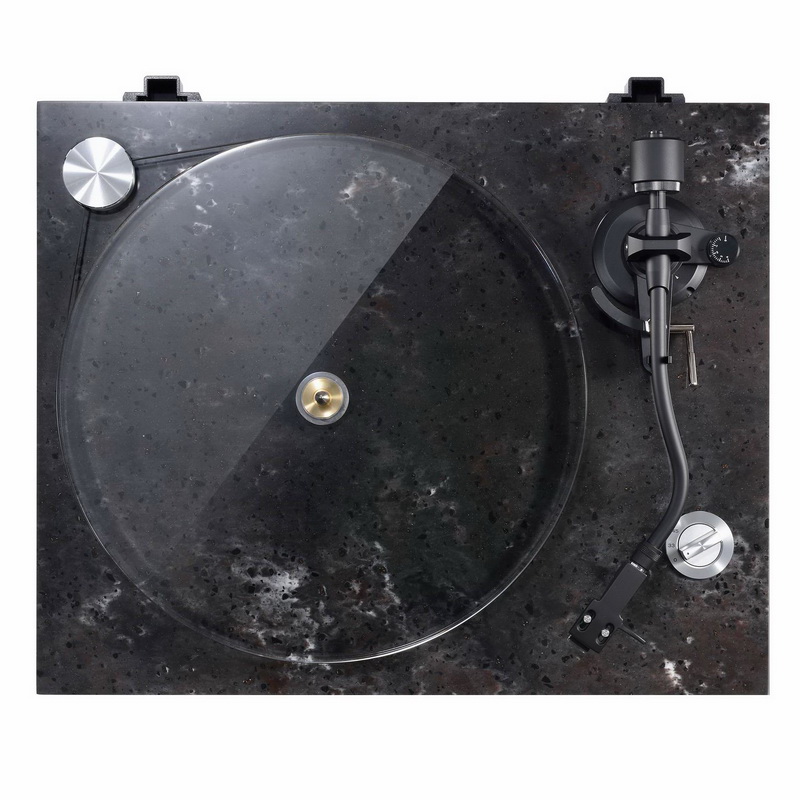

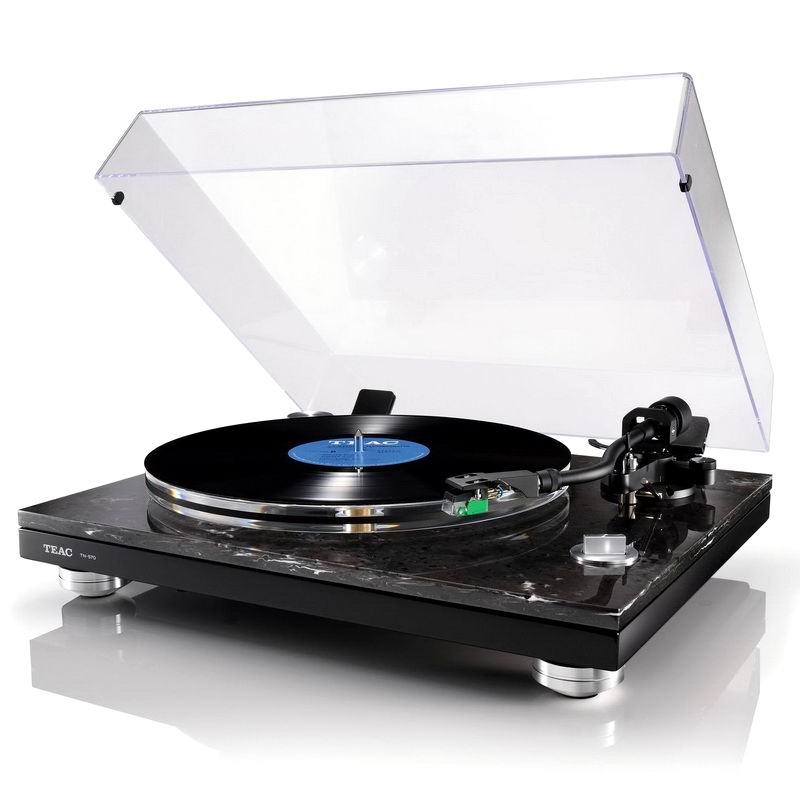

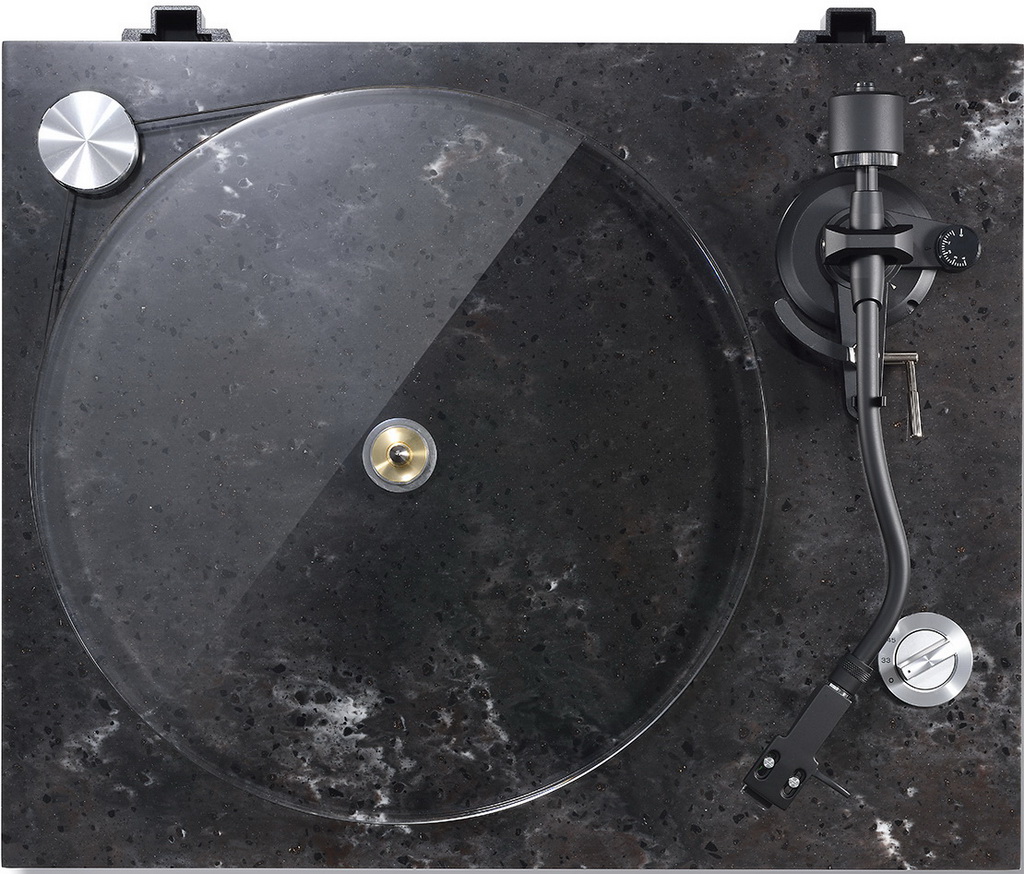

Теперь давайте разберемся с конструкцией. Она традиционная: привычной формы и пропорций стол, штатная крышка на съемных петлях, 9-дюймовый тонарм, диск обычной толщины. Японские производители сейчас выпускают не так уж много проигрывателей, и в конструкциях моделей намного чаше встречаются элементы, свойственные классическим аппаратам из 70-80х годов. У стола проигрывателя есть одна очень необычная особенность — он двухслойный, причем верхний (он же основной) слой изготовлен из искусственного камня. Это редкий прием, как по современным меркам, так и по меркам прошлых лет. Нижняя часть стола сделана из МДФ и покрыта рояльным лаком. Пластик с внутренней стороны кожуха, закрывающего проигрыватель, имеет сотовую структуру. Между искусственным камнем и МДФ есть еще какая-то плотная прослойка, но понять, из чего она сделана, не повредив проигрыватель, не получится.

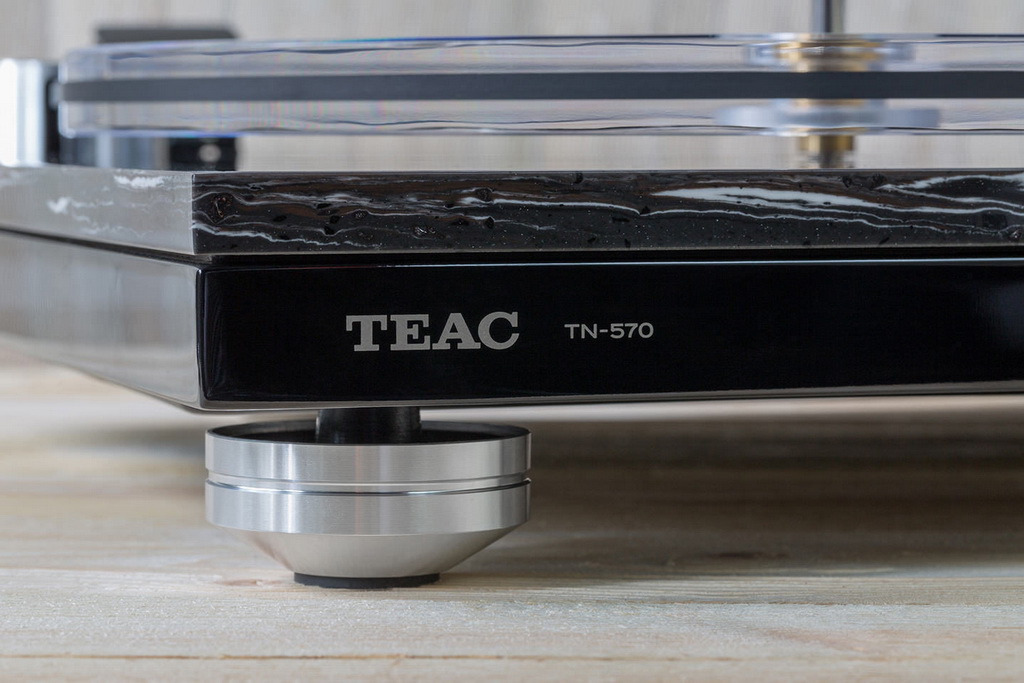

На поверхность аппарат устанавливается при помощи трех ножек, их регулировка осуществляется за счет резьбы, а винты запрессованы в резиновые чашеобразные ножки, которые, в свою очередь, помещены в алюминиевые внешние оболочки. Таким образом, металл с поверхностью не соприкасается, его роль не только декоративная: он обеспечивает долговременную сохранность формы резиновой детали. Конструкция простая, но эффективная, ножки неплохо защищают аппарат от внешних вибраций. Непосредственно для регулировки производитель рекомендует использовать металлические шайбы, идущие в комплекте, но даже это не обязательно — если выкрутить ножку на пару-тройку оборотов, ничего страшного не произойдет.

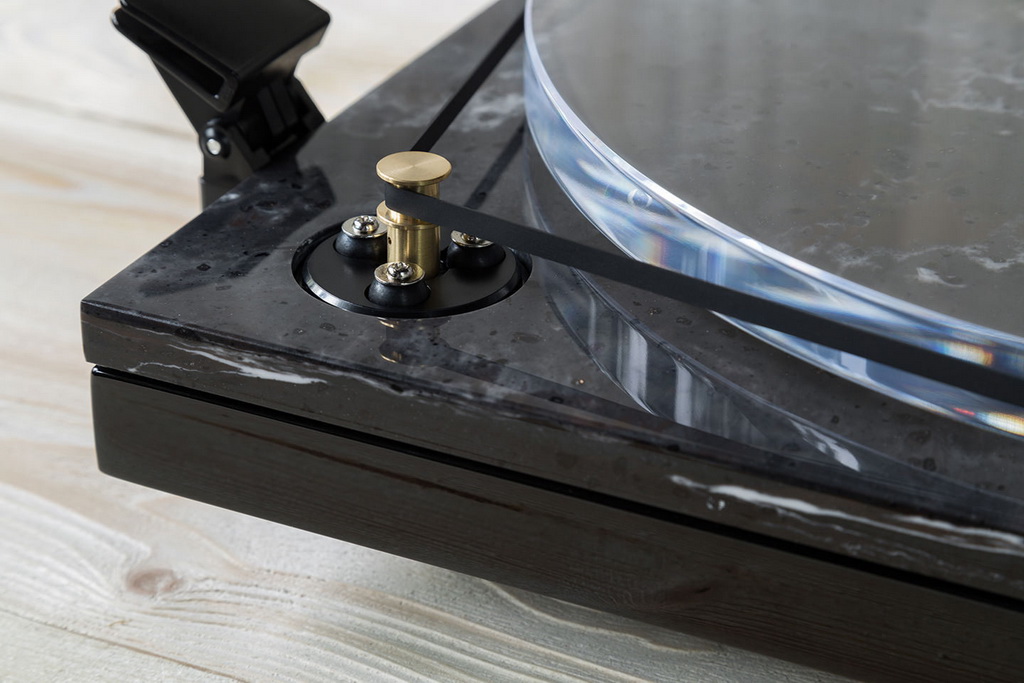

Два слоя стола используются для того, чтобы закрепить узлы и детали на разных уровнях, тем самым улучшив их взаимную развязку. Так подшипник и тонарм крепятся к верхнему слою из камня, а мотор, ножки, плата фонокорректора и АЦП — к нижнему слою из МДФ. Мотор у проигрывателя не слишком мощный и не самый тихий — при работе его чуть слышно. Хотя это не критично, так как работают и уровни развязки стола, и дополнительная развязка при креплении самого двигателя. Вращение передается на основной диск с мотора при помощи плоского пассика. Субдиска в конструкции нет, шкив мотора имеет только один диаметр, а переключение скоростей (33,3 и 45 оборотов в минуту) осуществляется не механическим, а электронным способом.

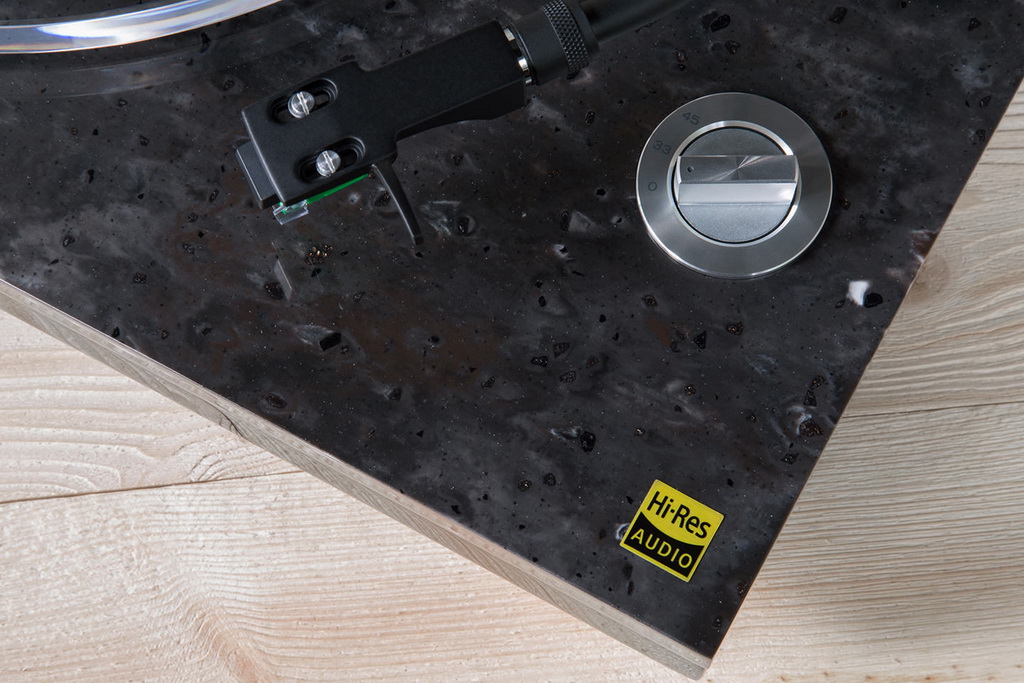

Все управление проигрывателем сводится к одной-единственной ручке, у которой есть три положения: стоп и две скорости. И никакой световой индикации, что очень приятно. Возможности подстройки скорости нет, а за точность отвечает электроника, которая снимает показания вращения оптическим датчиком и делает автоподстройку. Повлиять на ее работу пользователь не может. Еще в конструкции привода есть одна интересная декоративная деталь — мотор закрывается металлическим колпачком, снабженным двумя пазами, через которые проходит пассик. Просто и изящно.


Подшипник у проигрывателя условно-неразборный, на пользовательское обслуживание не рассчитанный. Стальной шкив, бронзовые элементы — сообразно размерам диска подшипник выглядит вполне крепким. Производитель указывает, что в его конструкции для дополнительной развязки используется что-то вроде внешнего углеволоконного корпуса или обтяжки. Но увидеть эту конструкцию, не разобрав проигрыватель целиком, невозможно. Основной диск изготовлен из прозрачного акрила, а для установки на шкив подшипника в него вмонтирована бронзовая шайба. Встает диск плотно, без люфтов, но и без усилия. Тонарм у проигрывателя несъемный, 9-дюймовый, статически сбалансированный с классической конструкцией поворотного узла, S-образной трубкой и съемным шеллом.

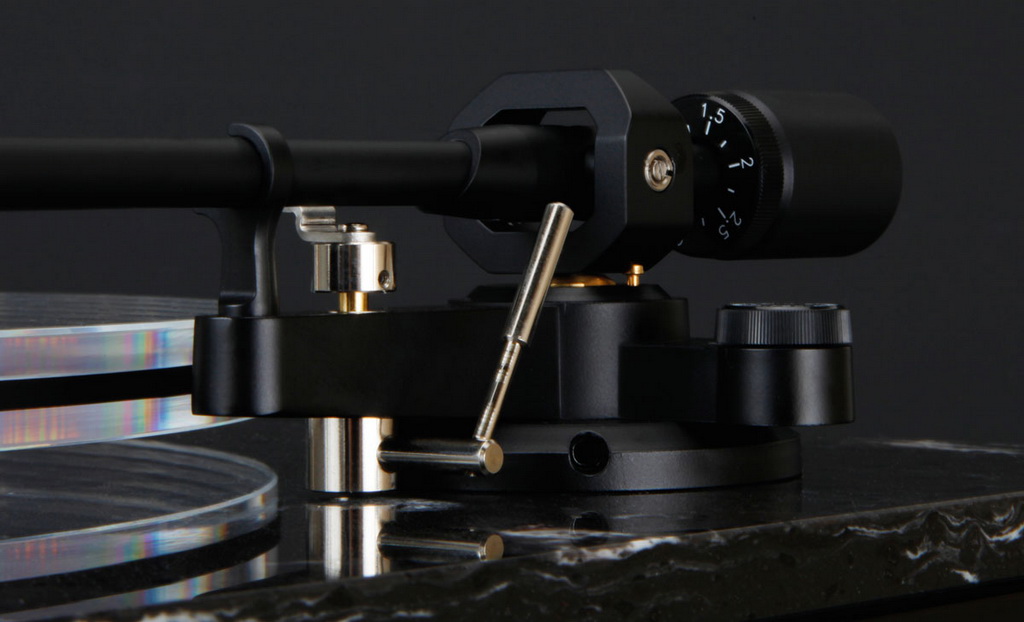

Что важно — он имеет все необходимые настройки, включая настройку азимута (хотя в инструкции она и не заявлена, но крепление шелла можно ослабить и подрегулировать). Добавлю, что тонарм рассчитан на достаточно тяжелые головки, имеет большой ход противовеса и при штатных значениях можно оперировать прижимной силой вплоть до 5 грамм. Противовес имеет подвижную шкалу и удобный шаг настройки, поэтому со штатной головкой можно справиться и вовсе без весов. Результаты я проверил, точность хорошая. То же самое скажу и в отношении настройки антискейтинга: шаг шкалы далеко не условный, а результат — точный. Но это я говорю о штатной головке, если ее менять, не лишним будет проверить все по тестовым дискам, а не только выставить рекомендуемое значение. Регулировка тонарма по высоте удобная, но ход не очень большой, впрочем, достаточный для большинства случаев.

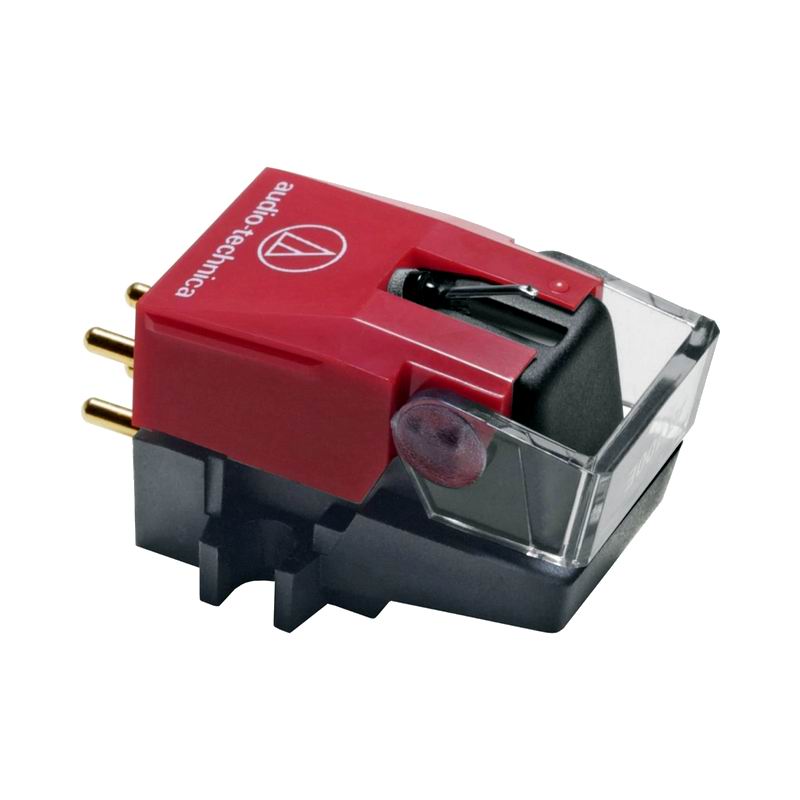

О проводке от шелла до выходных RCA разъемов сначала ходили слухи, что она производства японской компании SAEC, однако сейчас на сайте производитель пишет о «PC-Triple C» (Pure Copper-Continuous Crystal Construction) — меди японского происхождения. По описанию, предустановленная на штатном шелле головка, — «эквивалент» Audio-Technica AT100E, правда, почему-то с корпусом иглы зеленого, а не красного (как положено сотой модели) цвета, то есть они действительно сильно похожи. На практике это означает, что добротная, с хорошей репутацией MM-головка, недорогая и беспроблемная в плане смены игл. Отличный вариант для базовой поставки.

В комплекте есть все необходимое, даже адаптер для сорокопяток. Единственное, к инструкции не приложен настроечный шаблон для тонарма. Вопрос поправимый, но если кто-то решит сразу менять головку — это стоит учесть. Весов нет, но как я писал выше, тонарм довольно точно настраивается и без них. Из опций производитель предлагает только необычный сменный мат из прессованной японской бумаги WASHI. Вот это интересно, жаль, что не было возможности попробовать — штатный фетровый мат в данной конструкции не кажется мне идеальным, но резина и пробка так же оказались не очень подходящими.


Сделан аппарат аккуратно, а по ряду моментов выглядит лучше одноклассников. Если сравнивать 550-ю и 570-ю модели — каждый может сам решить, насколько для него важны встроенный фонокорректор и АЦП, интересны ли они вообще, или только как некий промежуточный вариант. Если же рассматривать оба проигрывателя без привязки к корректору и АЦП — это весьма гибкие системы, удобные в настройке и отвечающие всем формальным требованиям своего класса. И позволяющие в достаточной мере развивать систему путем подбора головки, фонокорректора и аксессуаров.

Характеристики TEAC TN-570

Тип привода пассиковый
Поддерживаемые скорости вращения диска 33,3/45 об/мин
Электромотор постоянного тока, имеет резиновую амортизационную «подушку», обладает большим крутящим моментом
Серво-система PRS3 для стабилизации скорости вращения есть
Точность настройки скорости вращения +/– 0,05% (при 33,3 об/мин)
Коэффициент детонации 0,1%
Отношение сигнал/шум более 67 дБ
Материал шасси MDF/искусственный мрамор
Материал опорного диска прозрачный акрил
Диаметр/толщина опорного диска 300 мм/16 мм
Вес опорного диска 1,4 кг
Тонарм статически сбалансированный, поворотный, S-образный, система антискейтинга, регулируемая высота, эффективная длина: 223 мм
Заход иглы (overhang) 18 мм
Ошибки слежения менее 3 градусов
Диапазон прижимной силы 0-5 г
Поддерживаемый вес картриджей 15-23 г (с учетом шелла)
Диапазон регулировки высоты тонарма 6 мм
Тип картриджа MM, Audio-Technica AT100E
Выходное напряжение картриджа 4,5 мВ (1 кГц, 5 см/сек)
Рекомендуемая оптимальная прижимная сила 1,4 г (+/– 0,4 г)
Вес картриджа 6,5 г (+/– 0,2 г)
Вес шелла 10 г (с учетом винтов, гаек, проводов)
Встроенный отключаемый MM-фонокорректор есть
Выходное напряжение при использовании MM-фонокорректора 230 мВ (Line Output mode)
Напряжение на RCA-выходе при отключенном MM-фонокорректоре 4,5 мВ
Встроенный АЦП Cirrus Logic
Выходы аналоговый RCA (PHONO/Line), оптический (24 бит/192 кГц), USB-порт (16 бит/48 кГц)
Прочая коммутация заземляющая клемма
Блок питания внешний адаптер, 12 В/500 мА
Потребляемая мощность 1,5 Вт, в режиме standby: 0,5 Вт
Пылезащитная крышка есть, съемная
Габариты (ШхВхГ) 430x132x355 мм
Вес 9 кг
