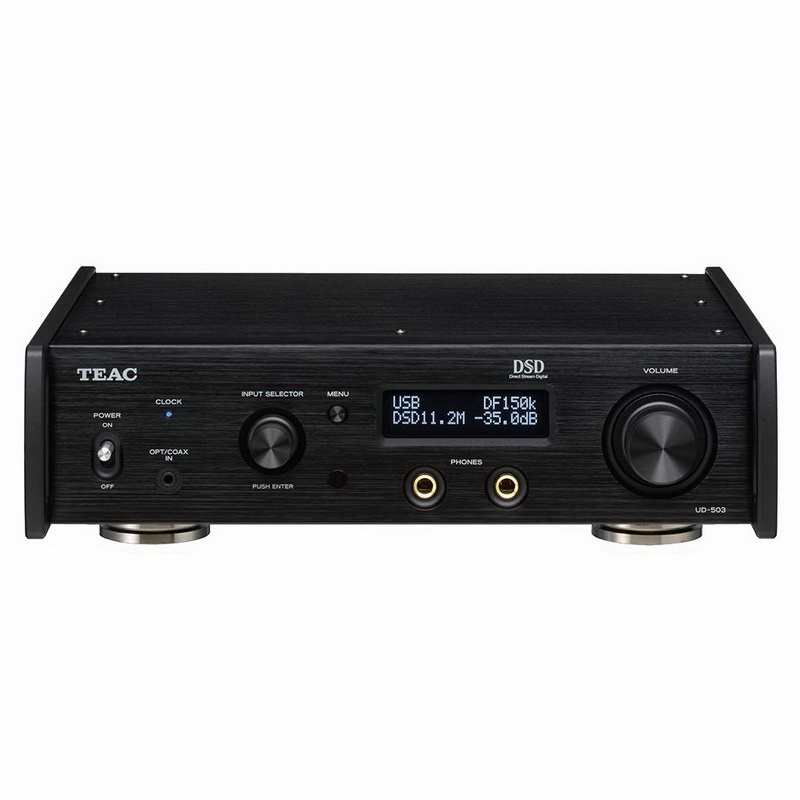

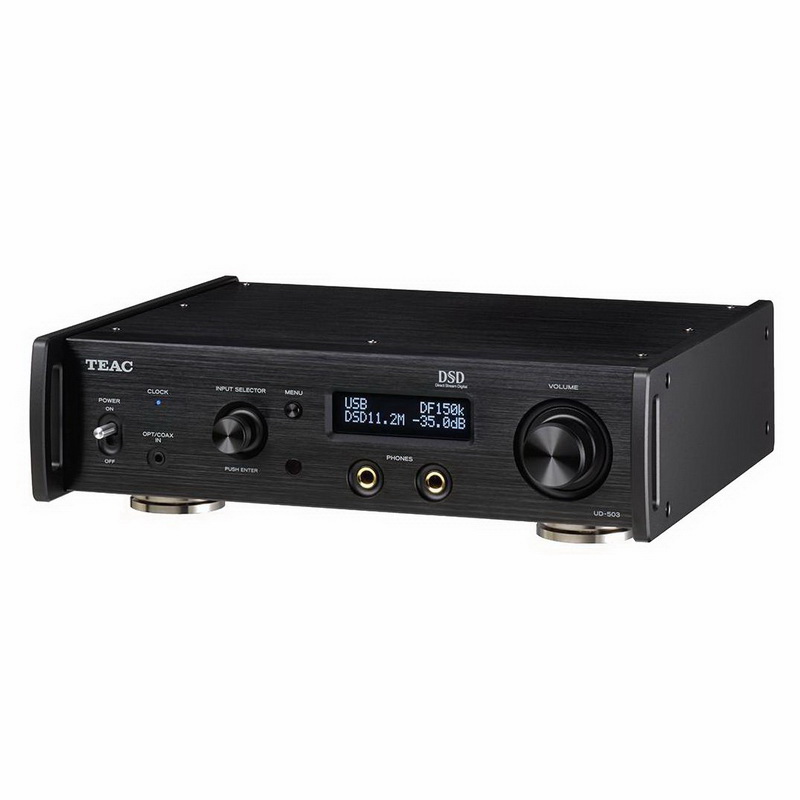

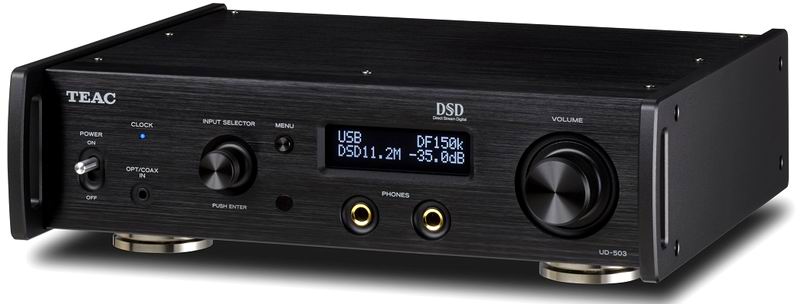

TEAC UD-503 Black

TEAC UD-503 Black

TEAC UD-503 Black

Общие характеристики:
Производитель TEAC
Серия Reference-503
Размер Мини
Тип оборудования Ц.А.П.ы
Выбрать цвет:
Общие характеристики:
Производитель TEAC
Серия Reference-503
Размер Мини
Тип оборудования Ц.А.П.ы

TEAC UD-503 - это USB/ЦАП/усилитель для наушников премиум-качества с архитектурой типа двойное моно, который обеспечивает высочайшее качество воспроизведения благодаря целому ряду технологий и схемных решений, заимствованных у компонентов Esoteric класса High End.

В TEAC UD-503 используется пара микросхем ЦАП VERITA AK4490, сконструированных корпорацией Asahi Kasei Microdevices. Архитектура VELVET SOUND («бархатный звук») микросхемы AK4490 способна выдавать полное тонких деталей и выразительное звучание даже за пределами слышимого диапазона, чтобы достичь самого лучшего качества воспроизведения аудио высокого разрешения (Hi-Res). Заново разработанная технология малых искажений (Low Distortion Technology) обеспечивает отношение сигнал/шум лучше 112 дБ S/(N+D), что представляет собой наивысшее достижение в отрасли для ЦАП 120dB-класса.

Кроме воспроизведения DSD-потоков с исходным разрешением до 11.2MHz (Native playback), UD-503 поддерживает также широкое разнообразие Hi-Res источников, включая 32-bit/384kHz PCM. Плавность деталей и выдающаяся точность размещения источников звука воспроизводятся на пределе возможностей формата Hi-Res Audio. ЦАП AK4490 – это продукт бренда Audio4pro™ разработанный Asahi Kasei Microdevices Corporation для профессионального аудио оборудования и цифровых аудио компонентов класса high-end.

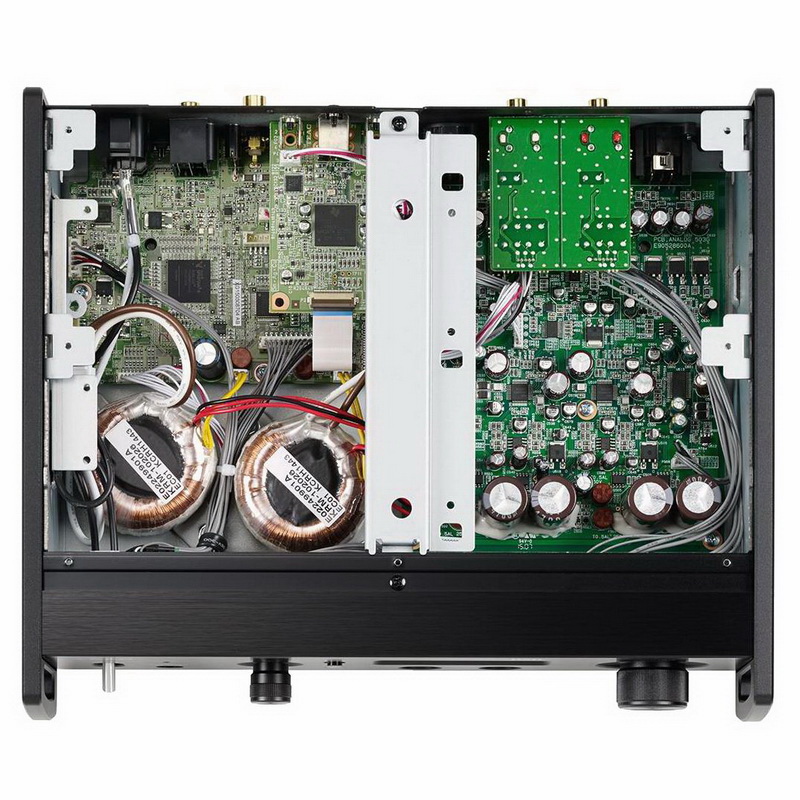

В основе лучшего в своем классе качества работы TEAC UD-503 – полностью балансная схемотехника типа двойное моно. От источника питания – до микросхем ЦАП и до аналоговых выходных каскадов, элементная база представляет собой зеркальную пару идеально подобранных компонентов. Пара высокоэффективных тороидальных силовых трансформаторов и высококачественные микросхемы ЦАП VERITA AK4490, к примеру, работают в каждом канале как одна монофоническая цепь, предотвращая взаимное проникновение аудио сигналов.



При подключении по USB, TEAC UD-503 поддерживает асинхронную передачу данных, что позволяет полностью контролировать PCM и DSD сигналы своими собственными синхросигналами от прецизионных кварцованных тактовых генераторов.. TEAC UD-503 оснащен двумя тактовыми генераторами - по одному для частот кратных 44.1 кГц и 48 кГц. Кроме того, имеется вход для внешнего синхросигнала с частотой 10 МГц, который позволяет подключить ЦАП к генератору Esoteric более высокого класса или к GPS часам для калибровки или для постоянного использования.

В TEAC UD-503 использована новейшая программируемая логическая матрица (FPGA) компании TEAC с эксклюзивным алгоритмом повышающего преобразования Fluency. Кроме передискретизации PCM кодированных данных с кратностью 2x, 4x, и 8x, поддерживается также преобразование DSD потоков вплоть до 12.2MHz (4x DSD). Благодаря этой уникальной системе, UD-503 преобразует данные 16-bit/44.1kHz с обычных CD дисков в поток 11.2MHz DSD – с частотой в 256 раз выше. Аудио данные с частотами выше 20kHz генерируются с помощью алгоритма интерполяции, чтобы восстановить естественное звучание как можно ближе к оригиналу. В результате даже при прослушивании CD или MP3 записей слушатель получает такое ощущение «атмосферы» исполнения или «воздуха», которое обычно присуще только DSD формату. Аудио файлы в формате 48kHz PCM могут быть воспроизведены как DSD поток 12.2MHz после преобразования.

В дополнение к четырем типам цифровых фильтров для PCM кодированных потоков и режиму OFF (отключения фильтрации), TEAC UD-503 имеет два типа цифровых фильтров для DSD потоков. Можно выбирать самый лучший фильтр для каждого формата входного файла или типа музыки. Слушатель сможет наслаждаться тонкими нюансами звучания с различными фильтрами без необходимости подключения различных USB/ЦАП. Для PCM имеются: FIR SHARP, FIR SLOW, SDLY SHARP, SDLY SLOW, а для DSD – две частоты среза CUTOFF: 50kHz или 150kHz.

Между цифровой и аналоговой секций в TEAC UD-503 используется Digital Isolator (цифровой изолятор), чтобы полностью изолировать каждый путь питания и трассу «земли». Он препятствует попаданию в аналоговую часть всех шумов с цифровых источников, в частности с компьютеров, подключенных к USB входу, через каналы электропитания или заземления. Такая схема изоляции предлагает значительные преимущества, в особенности при воспроизведении аудио высокого разрешения, где источники имеют более высокие частоты дискретизации. TEAC UD-503 – это первый продукт в серии Reference с подобной функцией.

TEAC UD-503 оснащен раздельными тороидальными силовыми трансформаторами для левого и правого каналов, которые выдают чистый и стабильный ток независимо от концепции типа двойное моно. Каждый блок питания обеспечивает стабильный ток питания для своего канала, и на него не влияют изменения в потреблении тока другим каналом.

На основе многолетнего опыта TEAC в конструировании High-End аудио в секции аналогового усилителя работает пара буферных усилителей на дискретных элементах с повышенными токами. Схемы TEAC-HCLD (High Current Line Driver - (линейного формирователя с высокими токами) в каждом канале улучшают переходные характеристики при дифференциальной обработке в балансном режиме и при параллельной обработке в небалансном режиме выхода. В результате TEAC UD-503 обеспечивает широкий динамический диапазон исходного сигнала высокого разрешения без потери динамизма музыки.



У TEAC UD-503 имеется встроенный высококачественный усилитель для наушников, который обеспечивает выходную мощность 700 МВт+700 МВт. Схемы “TEAC-HCLD” на четырех выходных транзисторах работающих в параллельном режиме, заставляют звучать мощно и точно обычные наушники. Кроме того, усилитель с эксклюзивной конструкцией в классе AB и с расширенным рабочим диапазоном в классе А позволяет TEAC UD-503 в основном работать в А-режиме, что максимизирует потенциал звучания для широкого разнообразия наушников, в том числе с высоким импедансом – вплоть до 600 ом.

Компания впервые реализовала новый метод подключения наушников – с активной «землей» (active ground drive), использующий такое же подключение, как при балансном соединении, но с принудительным поддержанием контакта COLD на стабильном уровне 0V с помощью схемы усиления, через которую COLD замыкается на «землю». За счет этого не только потенциал «земли» становится ближе к идеальному, чем в обычной схеме, но и подавляется влияние фона от источника питания. Так как уровень шумов становится гораздо ниже, можно услышать самые тонкие текстуры звучания записей, вплоть до дыхания исполнителей.

Трехточечный метод поддержки корпуса, используемый для опор, обеспечивает его стабильную установку независимо от неровностей поверхности. Оригинальная конструкция, которая объединяет оснащенные шипами опоры с расширенной ножкой-подставкой, используется для каждой из трех ног. Это позволяет снизить влияние вибраций и резонансов, и полностью устранить тяжеловесность и «муть» на средних и низких частотах, улучшить разрешение, повысить детальность звучания и точность размещения звуковых объектов. Хотя точечные опоры являются идеальными для аудио техники, их установка ранее была крайне сложной, с помощью новой конструкция ее удалось серьезно упростить.

Для воспроизведения DSD потоков с частотой 11.2MHz имеется бесплатное приложение «TEAC HR Audio Player», которое работает под Windows или Mac. Все источники аудио следующих поколения можно будет сразу же подключить (только для Windows компьютеров необходимо установить драйвер).

Характеристики TEAC UD-503

ЦАП два чипа VERITA AK4490 (32 бит/384 кГц PCM, 11,2 МГц DSD)
Апсемплинг отключаемый, PCM: 2x, 4x, 8x до макс. 352,8/387 кГц; DSD: до 11,2/12,2 МГц
Фильтры PCM: FIR SHARP, FIR SLOW, SDLY SHARP, SDLY SLOW; DSD: cutoff 50 кГц, 150 кГц
Диапазон частот 5 Гц – 80 кГц (+ 1 дБ, - 3 дБ)
Отношение сигнал/шум 110 дБ (RCA), 112 дБ (XLR)
Коэффициент гармоник 0,0015% (1 кГц)
Входной импеданс/входное напряжение 51 кОм/130 мВ (линейный вход RCA)
Выходной импеданс 188 Ом (XLR), 150 Ом (RCA)
Выходное напряжение XLR/RCA: 2 В (1 кГц, 10 кОм, фиксированный, 0 дБ), XLR/RCA: 4 В (1 кГц, 10 кОм, фиксированный, + 6 дБ), XLR: 12 В (1 кГц, 10 кОм, регулируемый); RCA: 6 В (1 кГц, 10 кОм, регулируемый)
Выходная мощность усилителя для наушников 2 х 700 мВт (32 Ом, КНИ 1%, балансное подключение), 2 х 500 мВт (небалансное подключение, 32 Ом, один разъем нагружен, КНИ 1%), 2 х 350 мВт (небалансное подключение, 32 Ом, два разъема нагружено, КНИ 1%)

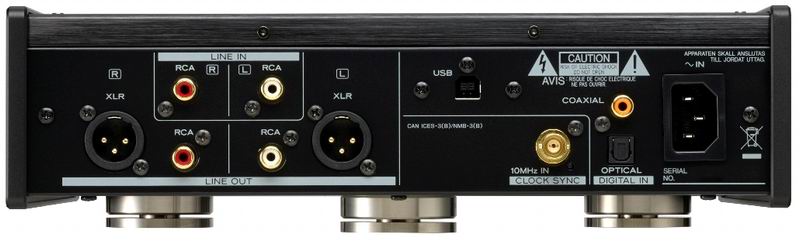

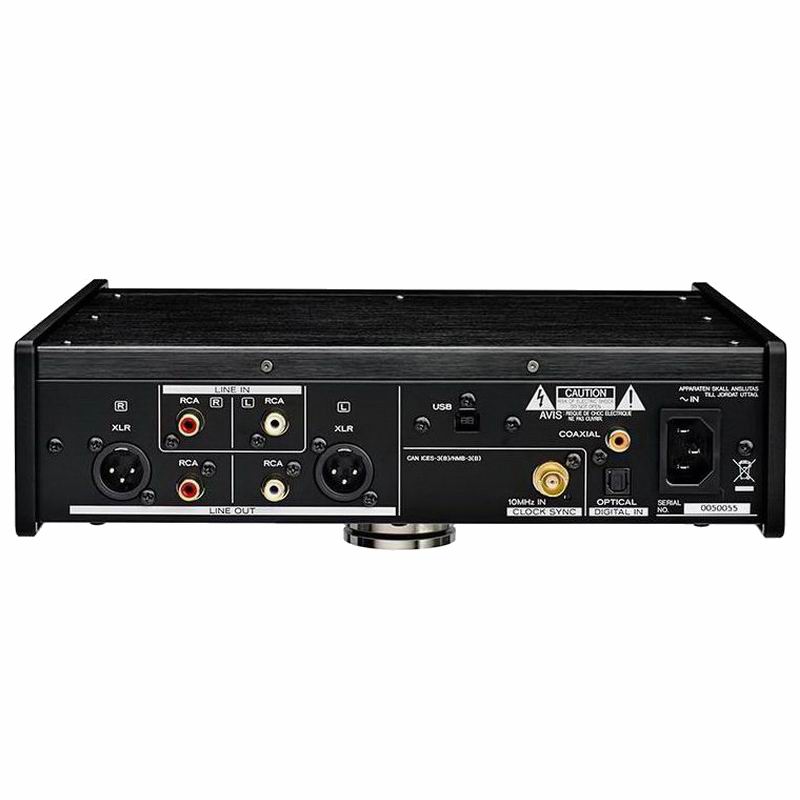

Входы линейный RCA, 3,5 мм коаксиальный/оптический (24 бит/192 кГц, DSD 2,8 МГц: только в DoP), коаксиальный (24 бит/192 кГц, DSD 2,8 МГц: только в DoP), оптический (24 бит/192 кГц, DSD 2,8 МГц: только в DoP), асинхронный USB-порт (тип B, до 32 бит/384 кГц PCM, до 11,2 МГц DSD)
Выходы линейный RCA (фиксированный/регулируемый), балансный XLR (фиксированный/регулируемый), два 6,3 мм гнезда для наушников (16-600 Ом)
Прочая коммутация позолоченный BNC-вход для внешнего 10 МГц тактового генератора
Блок питания 2 тороидальных трансформатора (по одному на канал)
Дисплей OLED, с регулировкой яркости, отключаемый

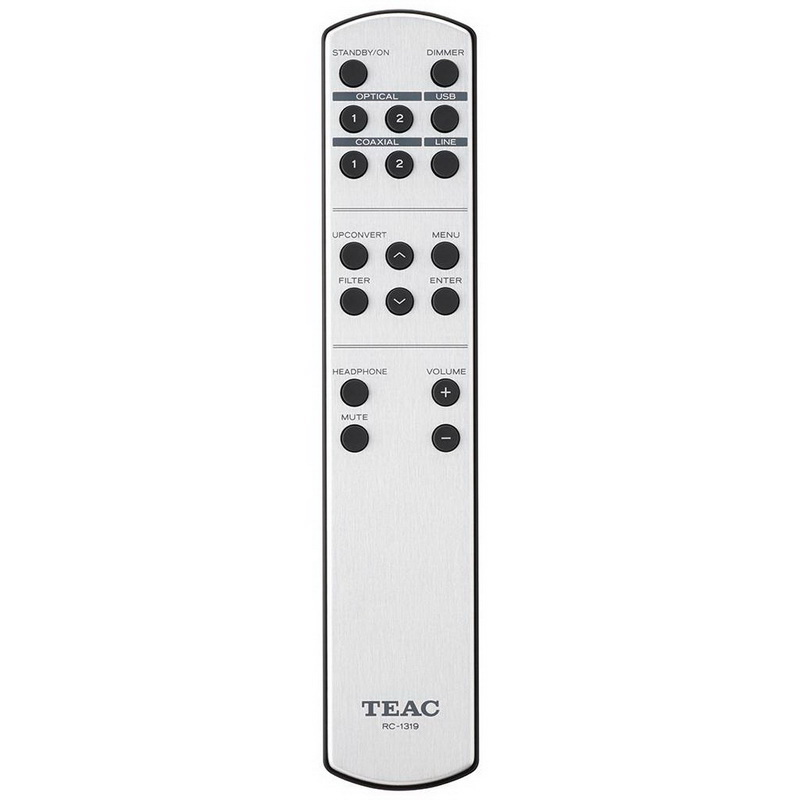

Пульт ДУ RC-1319
Потребляемая мощность 16 Вт, в standby: 0,4 Вт
Габариты (ШхВхГ) 290х81х249 мм
Вес 4,2 кг
