Флагманская модель Luxman L-509X, позаимствовавший многие технические решения у предусилителя C-900u и оконечников M-700u, M-900u, представляет собой кульминацию развития данного проекта. Компания постаралась обеспечить максимальную универсальность этого интегрированного усилителя: секции предусилителя и усилителя мощности можно разделить нажатием одной кнопки. К нему можно подсоединить две пары АС и либо переключаться между ними, либо слушать их одновременно. Заглянув внутрь, невозможно не оценить качество конструкции. Все схемы выглядят очень аккуратными. Впечатляет высокое качество не только комплектующих, но даже материала, из которого изготовлена плата. Очевидно, что на этом в Luxman не экономили.


В аппарате задействована схема отрицательной обратной связи ODNF четвертого поколения, которая предназначена для устранения искажений. Благодаря ODNF 4.0 также увеличивается скорость нарастания выходного сигнала и обеспечивается широкий частотный диапазон. В выходной секции используется трехкаскадная схема на транзисторах Дарлингтона и четыре параллельных двухтактных контура усиления, а в предварительной секции применяется дискретный буферный контур (такой же, как в C-900u). Благодаря таким технологиям удается уменьшить импеданс, повысить показатель соотношения сигнал/шум и обеспечить чистоту саунда. Блок питания оснащен крупным трансформатором мощностью в 600 ВА и восемью конденсаторами большой емкости. В итоге усилитель способен выдать 120 Вт на канал (8 Ом) и 220 Вт при 4 Ом.


Отдельного внимания заслуживает схема 88-шагового регулятора громкости LECUA1000 (аналог аттенюатора в модели С-900u) с максимально сокращенными путями прохождения сигнала. Устойчивая к вибрациям плата регулятора обеспечивает превосходное качество звучания на любой громкости. В Luxman L-509X используются высококлассные реле с низким сопротивлением, а на выходе установлены четыре пары винтовых клемм. Аппарат имеет большой демпинг-фактор и способен справиться с любыми акустическими системами. В цепях установлены комплектующие премим-класса, а сами печатные платы обладают устойчивостью к изломам и имеют позолоченные контактные дорожки с плавными углами, что способствует прохождению сигнала по кратчайшему маршруту.

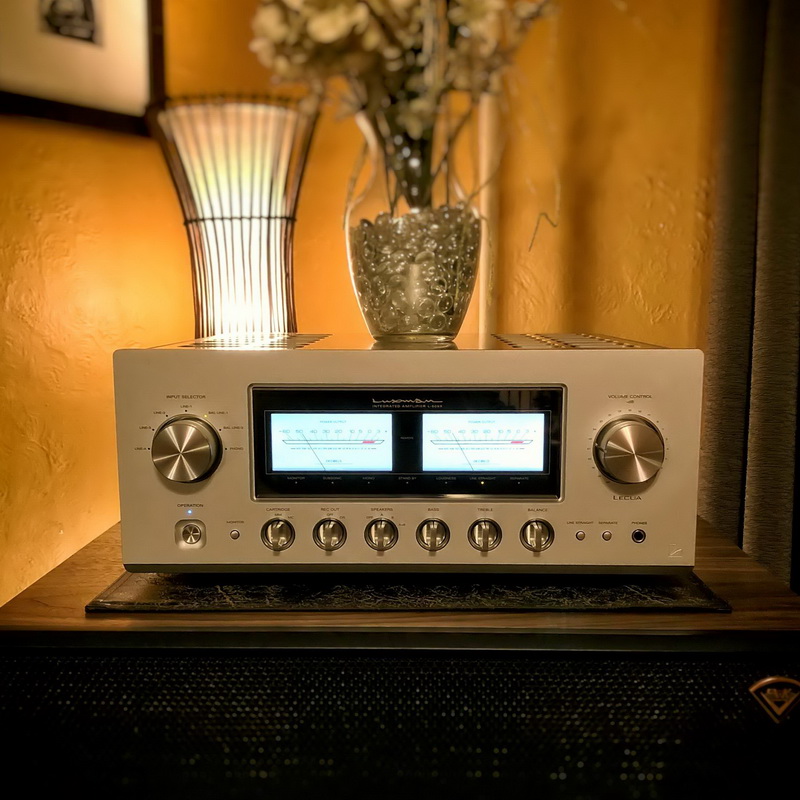

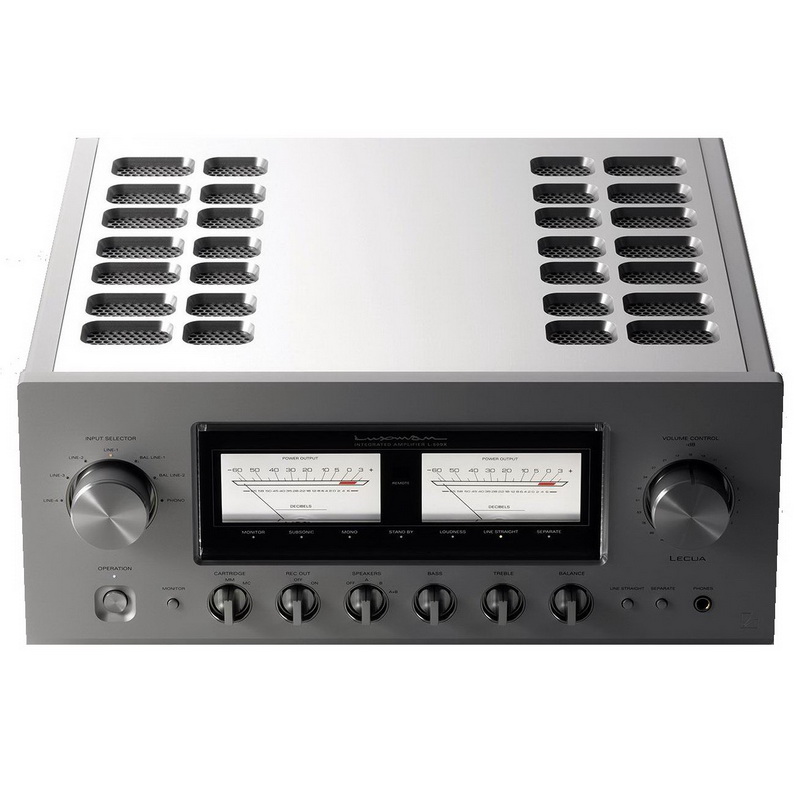

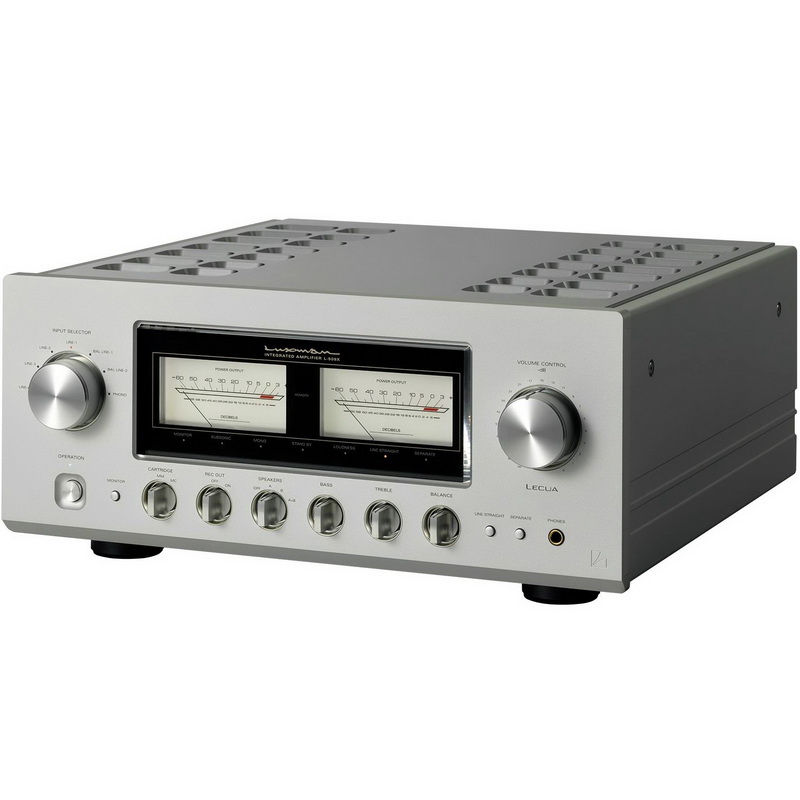

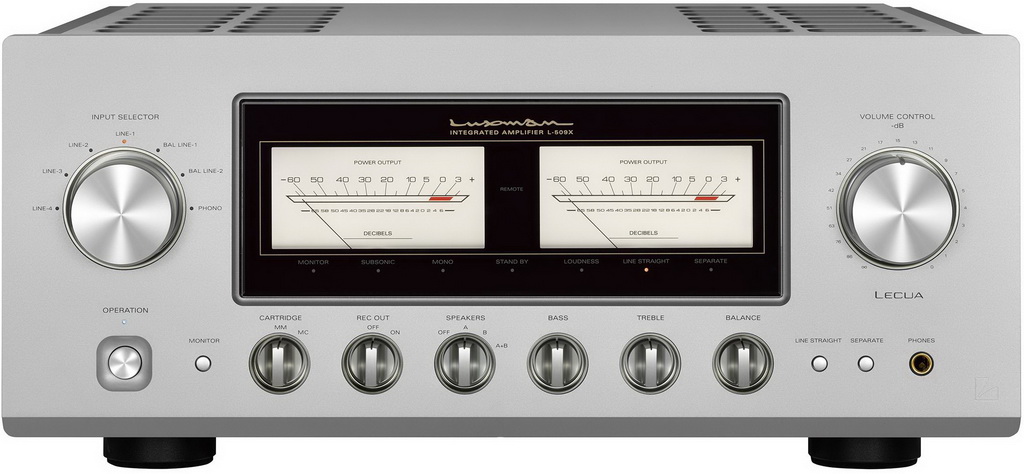

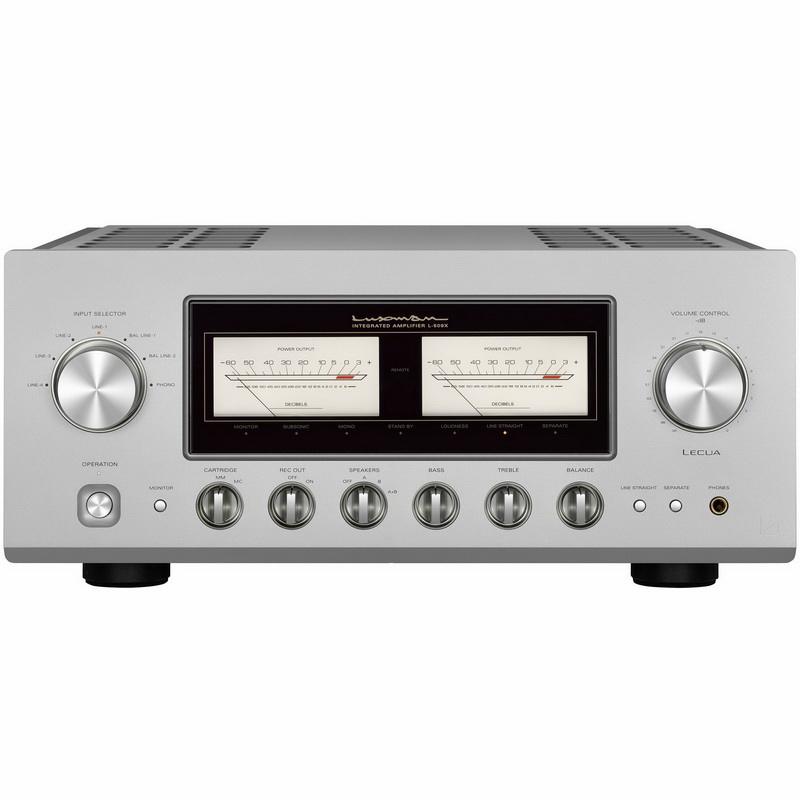

Флагман выполнен в элегантном ретро-дизайне со стрелочными VU-индикаторами, которые получили белую LED-подсветку, выделяющую данный усилитель среди своих собратьев по серии с синей и желтой иллюминацией. Модель обладает встроенным MM/MC-фонокорректором. На борту имеется пара XLR-входов и набор линейных входов RCA, один из которых выполнен из специального сплава, обладающего проводимостью меди и износостойкостью латуни. Присутствует петля записи-мониторинга и выход Pre Out, есть прямой доступ к оконечной секции Main In.

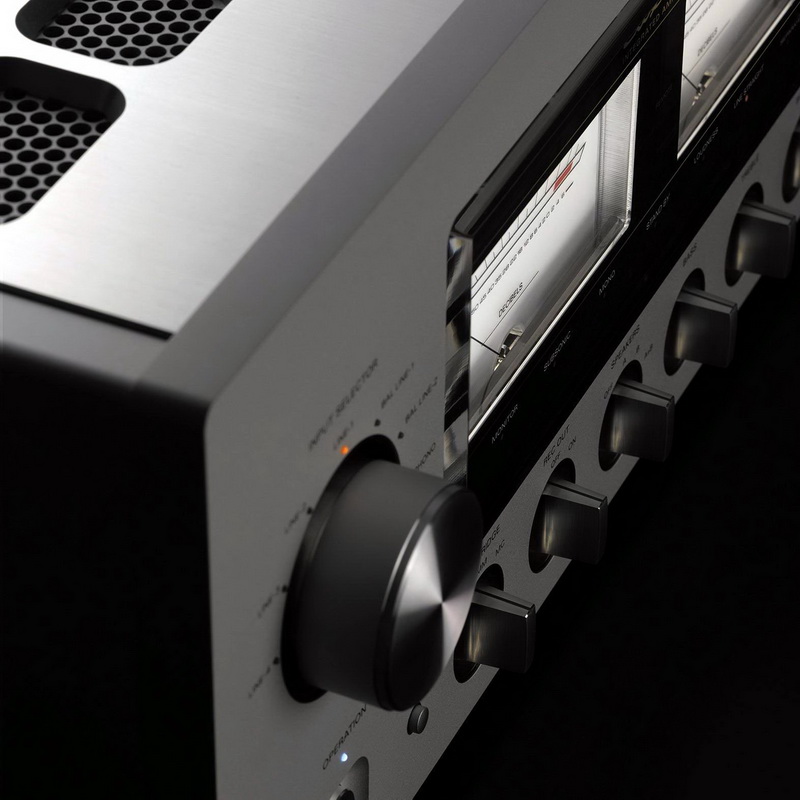

Качество изготовления превосходно. L-509X весит почти 30 килограммов и выглядит исключительно прочным. Конструкция и отделка безупречны и могли бы украсить усилитель намного более высокой ценовой категории. Регуляторы хорошо демпфированы и отличаются приятной точностью в работе. Пульт ДУ удобно лежит в руке, но расположение кнопок кажется немного странным. Большинство производителей High-End-аппаратуры уделяют пультам минимум внимания; но этот экземпляр довольно неплох. В целом, несмотря на высокую цену, усилитель Luxman определенно стоит своих денег – и даже больше.

Характеристики Luxman L-509x

Выходная мощность 2 х 120 Вт (8 Ом); 2 х 220 Вт (4 Ом)
Входная чувствительность/импеданс 180 мВ/47 кОм (линейный RCA), 180 мВ/55 кОм (линейный XLR), 1,1 В/47 кОм (вход оконечной секции Main In), 2,5 мВ/47 кОм (MM-фонокорректор), 0,3 мВ/100 Ом (MC-фонокорректор)
Выходное напряжение 1 В (Pre Out), 180 мВ (выход для записи Rec Out)
Диапазон частот линейный вход: 20 Гц - 100 кГц (- 3 дБ), фонокорректор: 20 Гц - 20 кГц (± 0,5 дБ)
Коэффициент гармоник менее 0,007% (1 кГц, 8 Ом), менее 0,06% (20 Гц – 20 кГц, 8 Ом)
Отношение сигнал/шум 105 дБ (линейный вход), 91 дБ (MM-фонокорректор), 75 дБ (MC-фонокорректор)
Аттенюатор громкости новая версия LECUA1000
Контур обратной связи ODNF 4.0 (Only Distortion Negative Feedback)
Выходная секция параллельное двухтактное усиление с использованием биполярных транзисторов
Коэффициент демпфирования 370
Регулировка тембров ВЧ: ± 8 дБ (10 кГц), НЧ: ± 8 дБ (100 Гц)
Возможность обхода темброблока и регулятора баланса есть, кнопка Line Straight

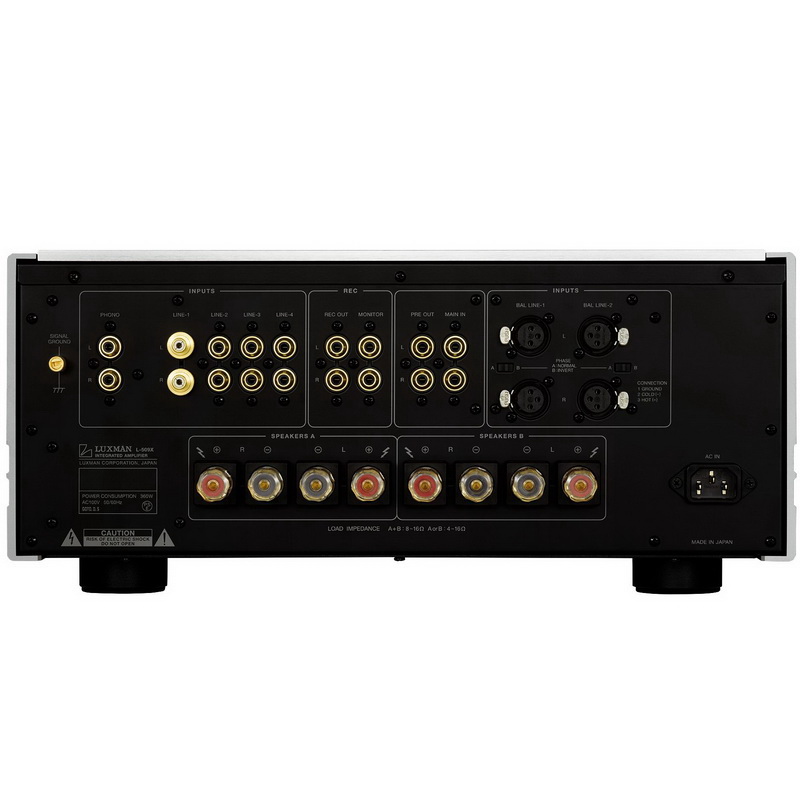

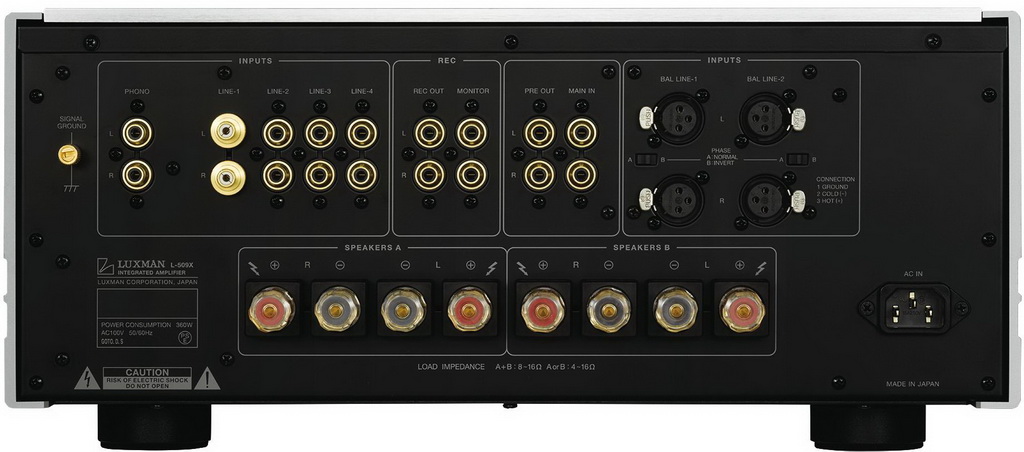

Входы 2 балансных XLR (с переключателями для инвертирования фазы сигнала), 4 линейных RCA (пара разъемов Line-1 выполнена из особого сплава на основе меди), разъемы MM/MC-фонокорректора (RCA), Monitor (RCA) для контроля записи, Main In (RCA) для прямого доступа к оконечной секции
Выходы 6,3 мм для наушников, RCA для записи, Pre Out (RCA)
Прочая коммутация заземляющая клемма
Тонкомпенсация есть
Материал корпуса сталь, алюминий

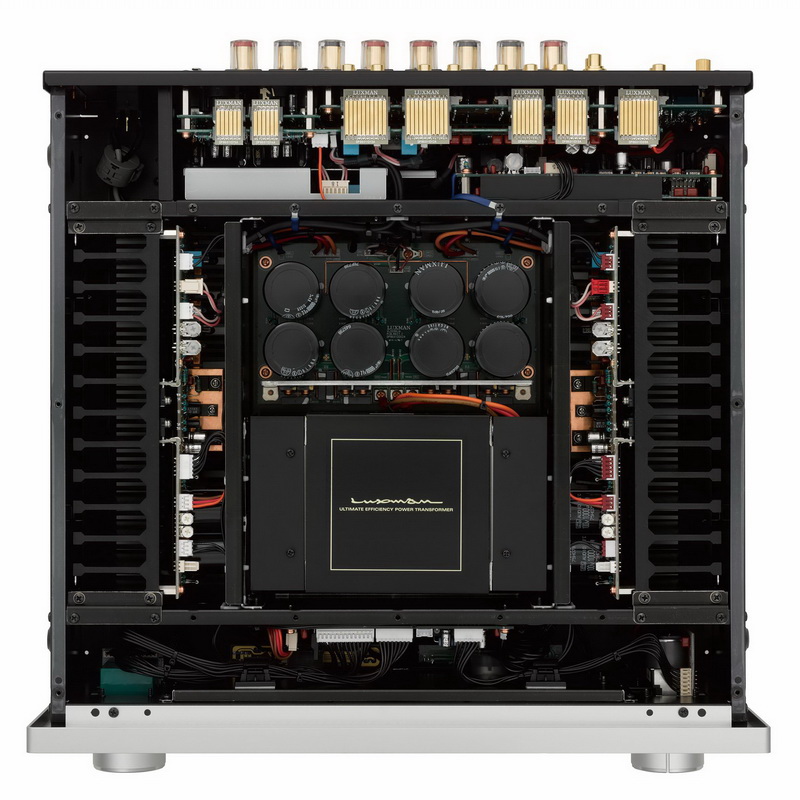

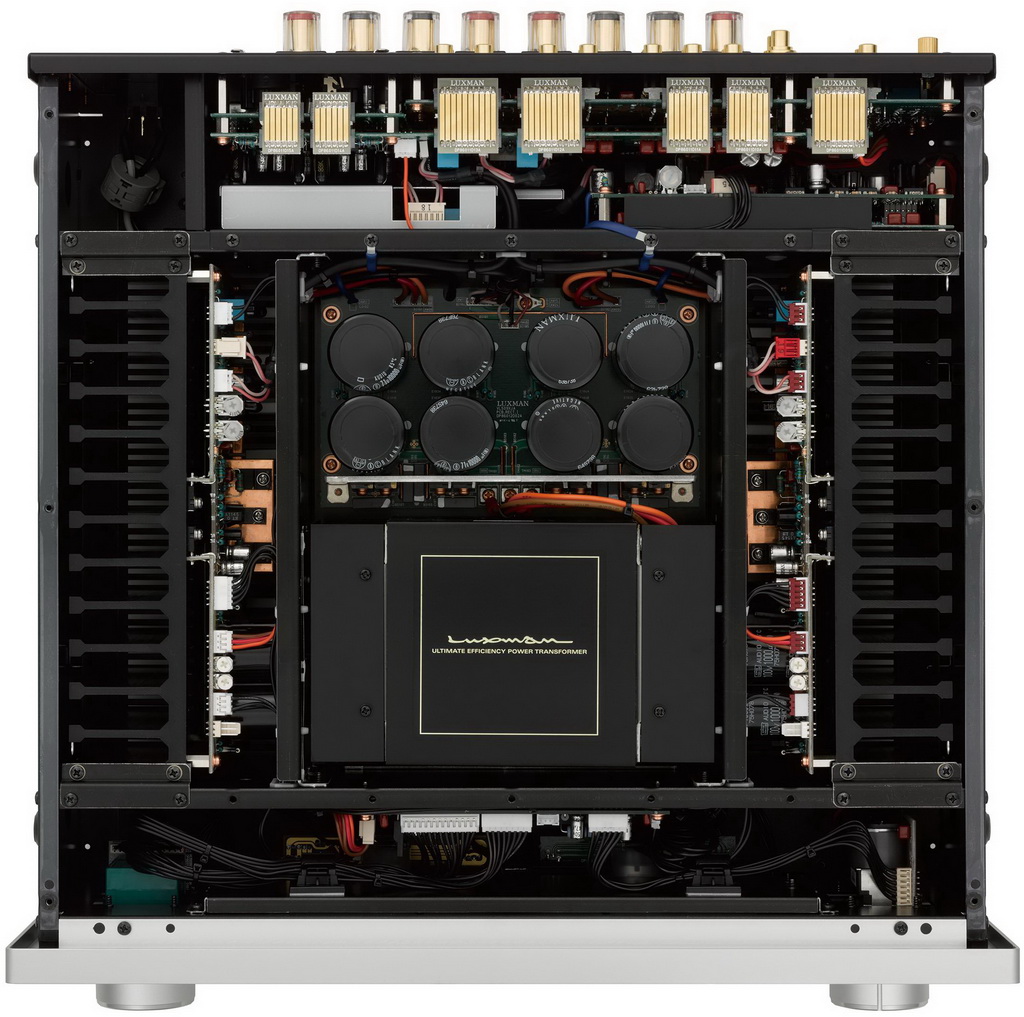

Блок питания массивный силовой трансформатор с Ш-образными пластинами сердечника мощностью в 600 ВА, 8 буферных сглаживающих конденсаторов емкостью по 10000 мкФ каждый (по 4 шт. на канал)
Выход на АС 4 пары высококачественных винтовых клемм

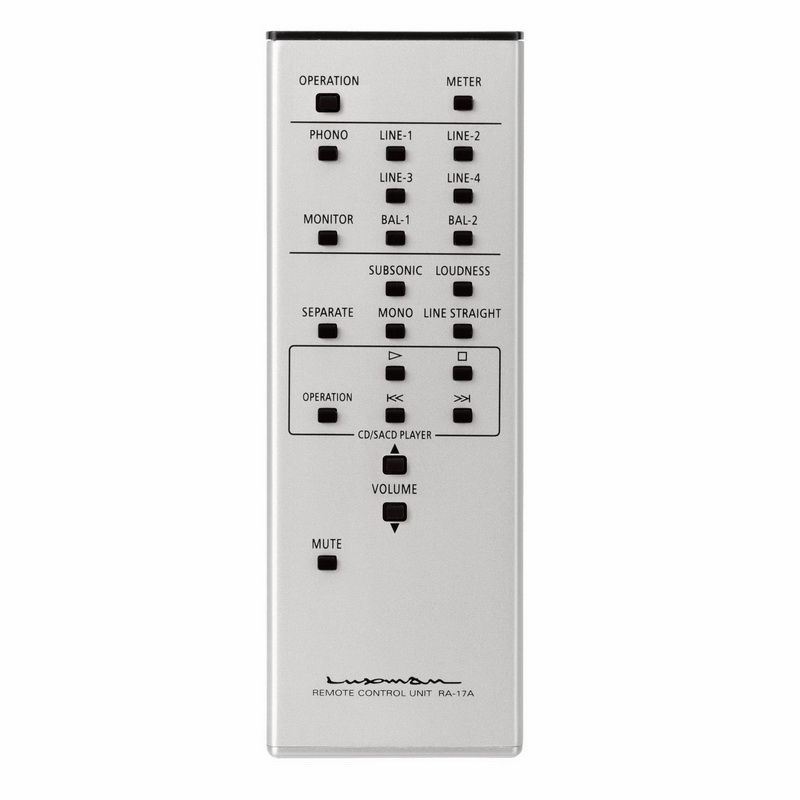

Пульт ДУ RA-17A в алюминиевом корпусе, подходит для управления CD-проигрывателем Luxman
Потребляемая мощность 380 Вт, 150 Вт (при отсутствии сигнала), 0,5 Вт (standby)
Антивибрационные ножки есть
Габариты (ШхВхГ) 440x193x463 мм
Вес 29,3 кг
