Mark Levinson № 536

Mark Levinson № 536

Mark Levinson № 536

Общие характеристики:
Производитель Mark-Levinson
Тип оборудования Моно усилители
Общие характеристики:
Производитель Mark-Levinson
Тип оборудования Моно усилители
Mark Levinson № 536 это полностью дифференциальный, полностью дискретный монофонический усилитель на схемотехнике Pure Path, который способен без затруднений заставить звучать практически любые динамики, обеспечивая безукоризненные точность воспроизведения, музыкальность и открытость. Сигнальный тракт с прямой связью; в высокой степени линейная конструкция с низкой обратной связью; стадии усиления по напряжению и основного усиления работают в режиме класса А, в то время как подключения по Ethernet, RS-232 и USB для контроля и управления обеспечивают функции интеграции, необходимые современной системе. Скомпонованный в корпусе из экструдированного алюминиевого сплава 6063-T5 усилитель Mark Levinson № 536 отличается исключительно высокой прецизионностью сборки при поразительно низких допусках. Монтируемый в корпусе из алюминиевого сплава серии 6000 усилитель № 536, как и все другое оборудование Mark Levinson, разработан и собирается вручную в США.


Аудиосхема в усилителе Mark Levinson № 536 оптимизирована для наилучших возможных характеристик при работе без обратной связи. В результате этого потребность в отрицательной обратной связи очень мала, и ее величину можно регулировать для достижения тех или иных измеримых приборами или субъективно воспринимаемых результатов. Усиление в режиме без обратной связи и полоса пропускания схемы тщательно подстраивались с использованием прецизионных резисторов и компенсационных конденсаторов, после чего для организации сети обратной связи задействовались дополнительные прецизионные резисторы.

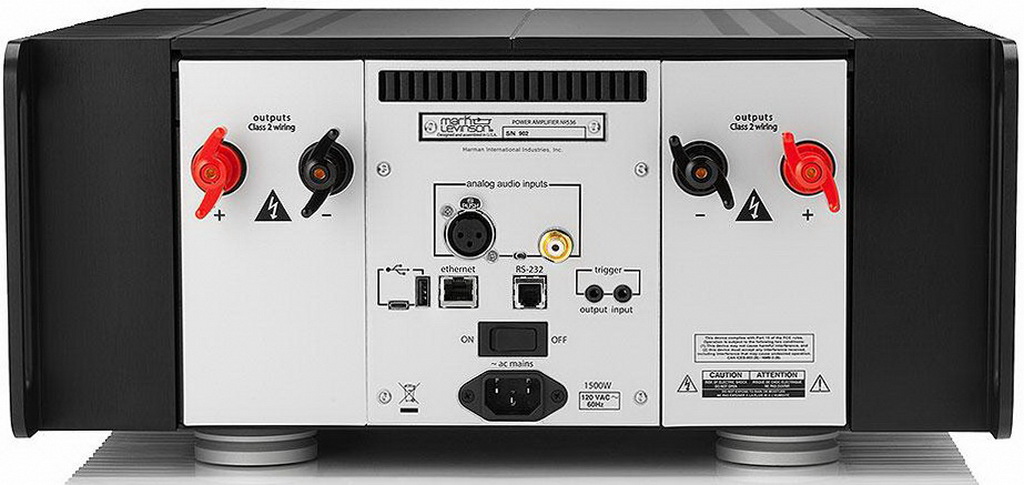

В усилителе Mark Levinson № 536 предусмотрены балансные и несимметричные входы, которые позволяют использовать его практически с любым предусилителем или устройством воспроизведения исходного сигнала с регулируемым выходом. Для надежного подключения к громкоговорителям без необходимости использовать инструменты на усилителе 536 имеются две пары покрытых золотом винтовых клемм с фиксирующими винтами Mark Levinson Hurricane, что позволяет использовать как стандартные, так и двухпроводные подключения динамиков. В США и других странах, кроме Европы, возможно использование кабелей с штекерами типа «банан». Системная интеграция возможна через сеть Ethernet/IP, порт RS-232, соединение по USB для контроля и конфигурации с веб-страницы, а также триггеры на 12 В.


Компоненты Mark Levinson разрабатываются в рамках концепции схемотехники усилителей Pure Path, в которой активно применяется элемент построения схем под названием «каскод». Изначально каскод изобрели для расширения полосы пропускания ламповых схем в радиоприемниках, а инженеры Mark Levinson задействуют каскоды в схемах Pure Path и для увеличения рабочего диапазона частот, и для улучшения линейности по всему диапазону. Каскод состоит из двух транзисторов, совмещенных таким образом, что они работают как единое составное устройство, будто один транзистор, которому присущи желательные характеристики каждого из составляющих транзисторов, но в котором устранены нежелательные свойства каждого из них.

Инженеры Mark Levinson начали конструирование усилительного каскада с пар полевых транзисторов с управляющим переходом (JFET, ПТУП), выбранных из-за низкого уровня шума и высокого коэффициента усиления. Полевые транзисторы JFET реализуют эти преимущества, в частности, благодаря своим большим размерам, но вследствие этих габаритов возникает и нелинейность усиления – то есть искажения. Чтобы компенсировать их, в схему добавлены биполярные плоскостные транзисторы (BJT). Биполярные транзисторы BJT отличаются крайне низким входным сопротивлением при очень высоком выходном сопротивлении, за счет чего обеспечиваются превосходные полоса пропускания и линейность. Создав каскод на основе полевых транзисторов JFET и биполярных транзисторов BJT, инженеры смогли воплотить в схеме наилучшие характеристики обоих типов полупроводниковых приборов.


Затем они подключили выход каскода к другому транзистору противоположной «полярности» (комплементарному). Через него ток протекает в обратном направлении, так что направленность тока сигнала «разворачивается». Такая особая схема называется перегнутым, или сломанным каскодом — и это отличительный компонент схемотехники Pure Path, который обеспечивает высокое усиление при низком шуме, широком динамическом диапазоне и превосходной линейности.

Характеристики Mark Levinson № 536

Выходная мощность 1 х 400 Вт (8 Ом, 20 Гц – 20 кГц, КНИ менее 0,3%), 1 х 800 Вт (4 Ом)
Минимальный импеданс нагрузки 2 Ом
Скорость нарастания выходного напряжения 100 В/мкс
Частотная характеристика 10 Гц – 20 кГц (+ 0/ - 0,2 дБ)
Отношение сигнал/шум более 85 дБ (2,83 В)
Входной импеданс 60 кОм (XLR), 30 кОм (RCA)
Коэффициент усиления по напряжению 26 дБ
Коэффициент гармоник менее 0,02% (1 кГц)
Входы балансный XLR, несимметричный RCA
Прочая коммутация интерфейс RS-232 (RJ11), порт Ethernet (LAN), порт USB (предназначен для подключения USB-накопителя с обновлением ПО или для импорта настроечных конфигураций), порт MicroUSB (предназначен для подключения устройства к компьютеру для доступа к внутренней веб-странице), триггерные разъемы (вход/выход)
Выход на АС 2 пары позолоченных винтовых клемм с фиксирующими винтами Hurricane

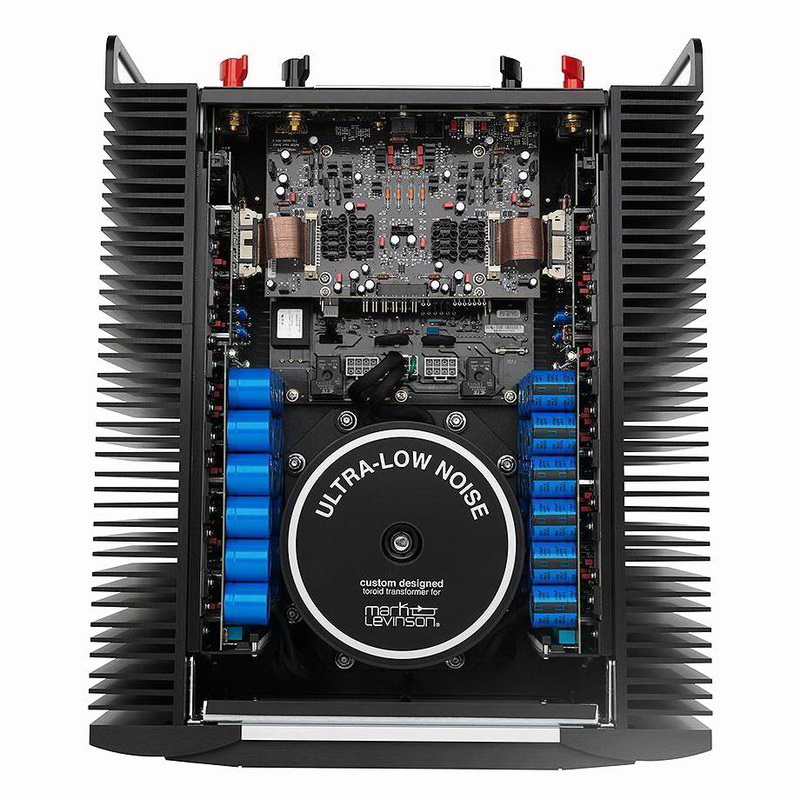

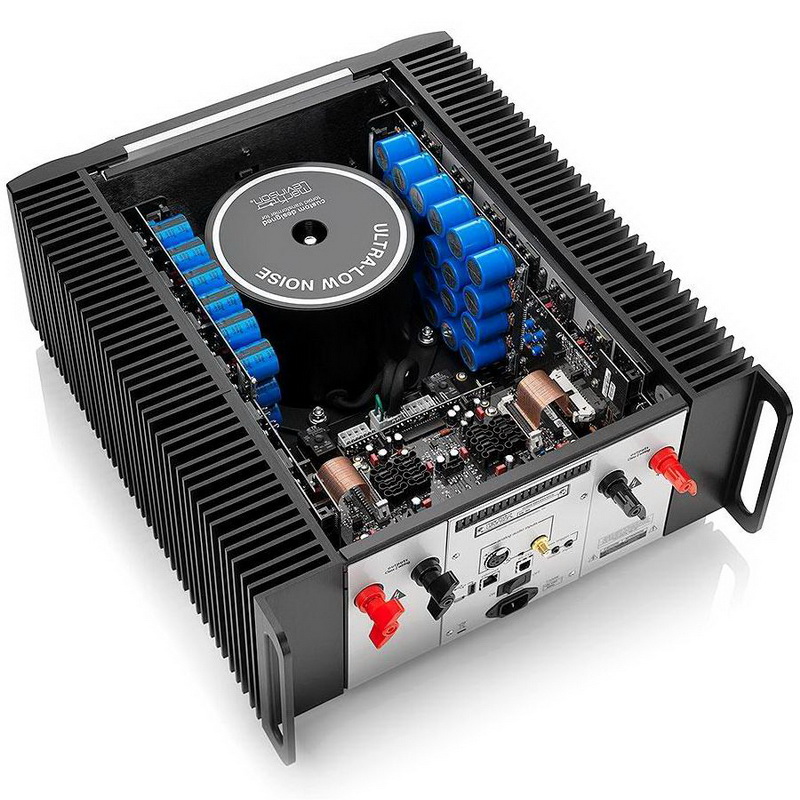

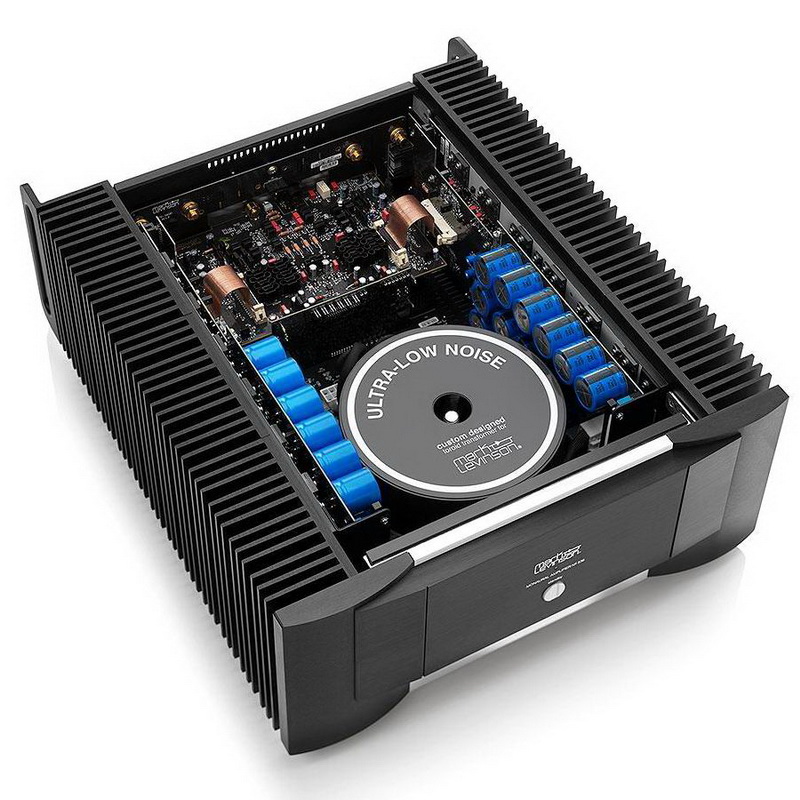

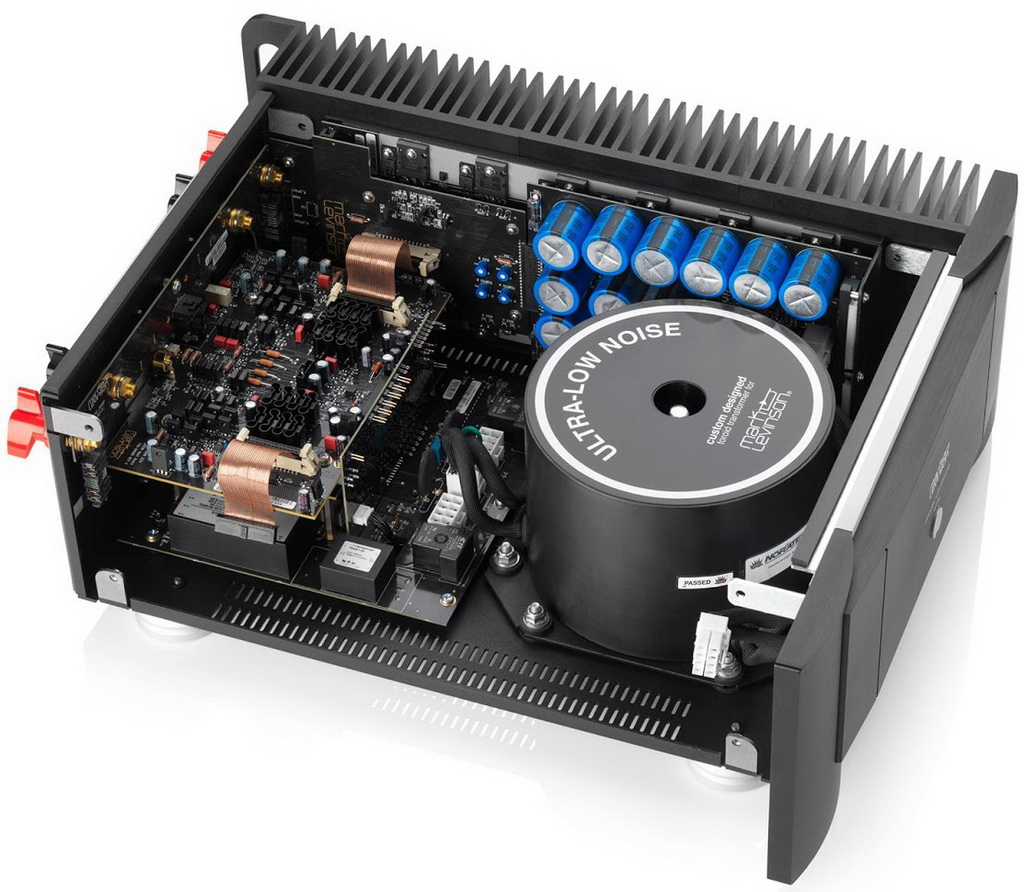

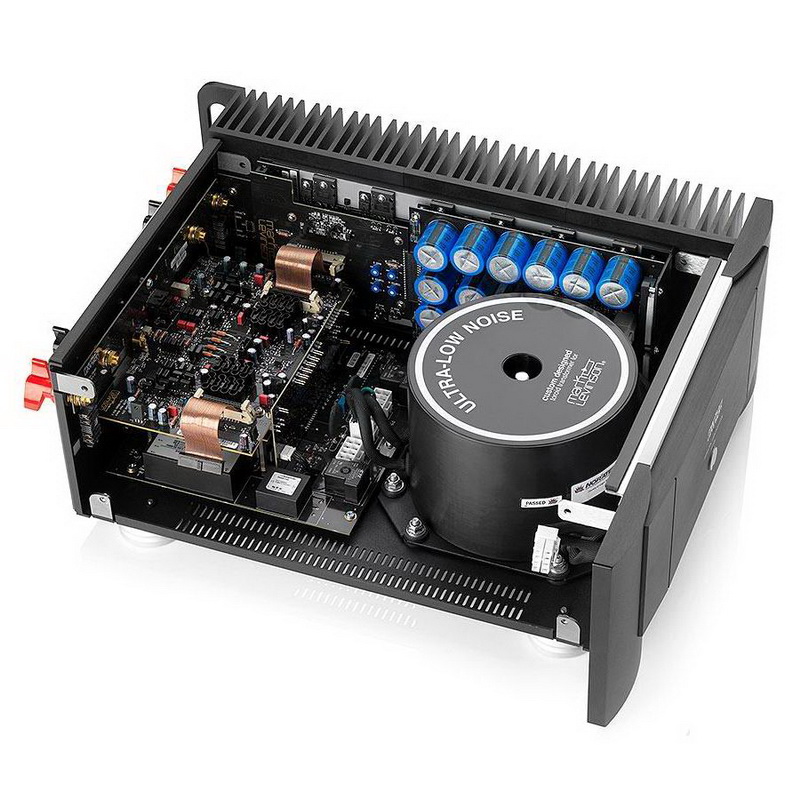

Блок питания экранированный тороидальный трансформатор (1800 ВА), 16 дискретных быстродействующих выпрямительных диодов Шоттки TO-220 (40 А, 250 В), 36 электролитических конденсаторов фильтра, что в итоге обеспечивает емкость в 169200 мкФ
Транзисторы дискретные биполярные выходные транзисторы TO-264, 24 шт. (15 A, 260 В, 200 Вт), дискретные биполярные транзисторы TO-220, 24 шт. (230 В, 70 МГц, по одному для каждого выходного транзистора)
Потребляемая мощность 350 Вт (питание вкл., сигнал отсутствует), 65 Вт (в режиме ожидания), 5 Вт (в энергосберегающем режиме ожидания), менее 0,5 Вт (эко-режим ожидания)
Габариты (ШхВхГ) 438х197х533 мм
Вес 45,4 кг
