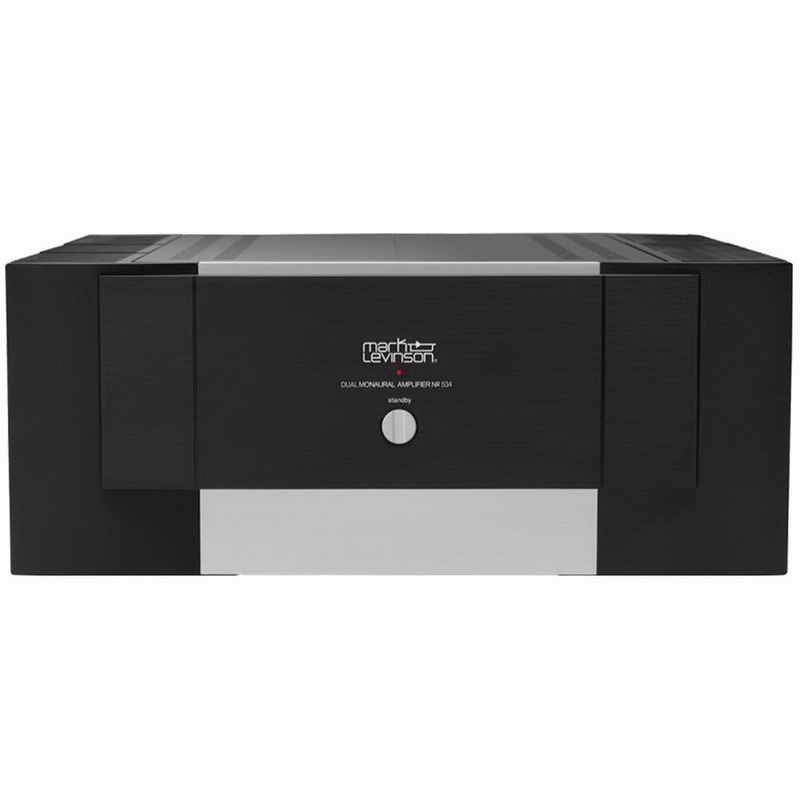

Mark Levinson № 534

Mark Levinson № 534

Mark Levinson № 534

Количество:
рублей
Инсталляционная модель
Общие характеристики:
Производитель Mark-Levinson
Размер Стандартный
Тип оборудования Стерео усилители
Статья о производителе Mark-Levinson
Скачать инструкцию по эксплуатации
Mark Levinson № 534
Мы пока не выложили на сайт данную инструкцию. Mark Levinson № 534
Стремление достичь идеального усиления в области аудио оборудования класса «high-end» существует давно. Новые технологии представляют новые возможности и подходы, в то время как взгляд в прошлое позволяет найти вдохновение, чтобы встретить вызовы будущего. В этом ключе был разработан усилитель Mark Levinson № 534: в нем учтены традиции и искусство схемотехники классических конструкций усилителей Mark Levinson с расчетом на вполне определенный звук: глубокую, открытую звуковую сцену, точную расстановку звуков в пространстве, расширенную низкочастотную характеристику басов с хорошей точностью низких тонов, а также детализированные высокие частоты без резких звуков.

Mark Levinson № 534 это полностью дифференциальный, полностью дискретный двойной монофонический усилитель на схемотехнике Pure Path, который способен без затруднений заставить звучать практически любые динамики, обеспечивая безукоризненные точность воспроизведения, музыкальность и открытость. Сигнальный тракт с прямой связью; в высокой степени линейная конструкция с низкой обратной связью; стадии усиления по напряжению и основного усиления работают в режиме класса А, в то время как подключение по Ethernet, RS-232 и USB для контроля и управления сетью обеспечивает интеграцию, необходимую современной системе.

Схемотехника Mark Levinson Pure Path

С 1972 года компания Mark Levinson посвящает себя искусству безупречного звука и ставит принцип музыкальной чистоты превыше всего другого. Чтобы достичь в этом наилучших результатов, инженеры Mark Levinson пересмотрели и проанализировали все чертежи в архивах компании, и в результате разработали философию конструирования схем под названием Pure Path. На концептуальном уровне ее отличительные признаки следующие: дискретный, полностью балансный, двойной монофонический сигнальный тракт с прямой связью, который обеспечивает ничем не ограниченную, бескомпромиссную чистоту звука.

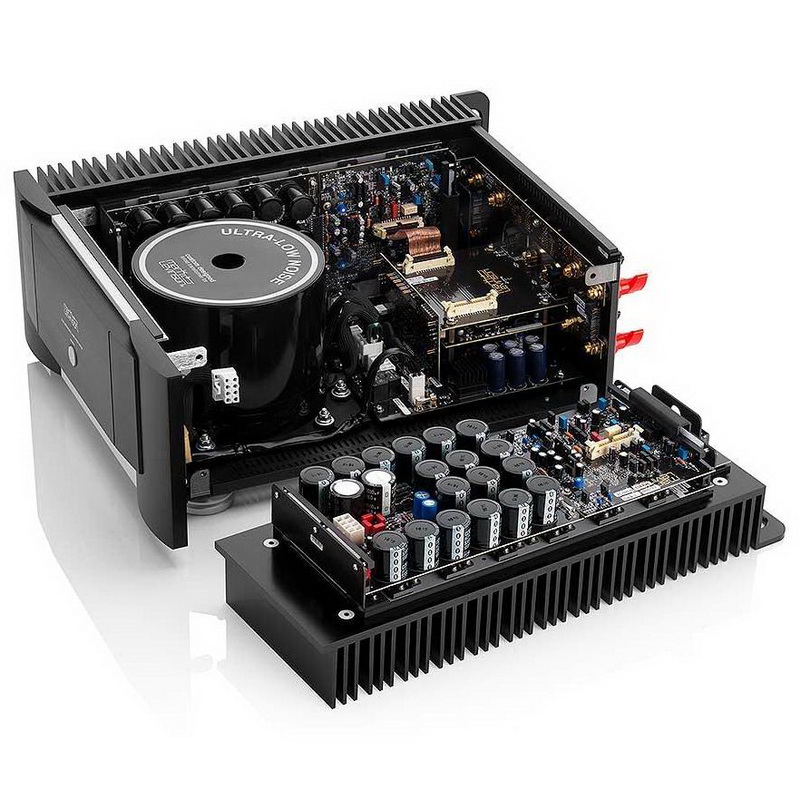

MARK LEVINSON NO.534 1йй.jpg

Философия Pure Path — это много больше, чем просто разумное сочетание высококачественных компонентов; это подход, в котором наука сочетается с искусством: перед инженерами Mark Levinson ставится цель достичь наилучших измеримых и субъективно воспринимаемых характеристик. Как говорил Альберт Эйнштейн, «все следует упрощать настолько, насколько это возможно, но не более того».

Характерные особенности Pure Path в усилителе Mark Levinson № 534 — это усилители типа «сломанный каскод», крайне высокий ток смещения, а также очень ограниченное использование отрицательной обратной связи.

Сломанный каскод

Компоненты Mark Levinson разрабатываются в рамках концепции схемотехники усилителей Pure Path, в которой активно применяется элемент построения схем под названием «каскод». Изначально каскод изобрели для расширения полосы пропускания ламповых схем в радиоприемниках, а инженеры Mark Levinson задействуют каскоды в схемах Pure Path и для увеличения рабочего диапазона частот, и для улучшения линейности по всему диапазону. Каскод состоит из двух транзисторов, совмещенных таким образом, что они работают как единое составное устройство, будто один транзистор, которому присущи желательные характеристики каждого из составляющих транзисторов, но в котором устранены нежелательные свойства каждого из них.

Инженеры Mark Levinson начали конструирование усилительного каскада с пар полевых транзисторов с управляющим переходом (JFET, ПТУП), выбранных из-за низкого уровня шума и высокого коэффициента усиления. Полевые транзисторы JFET реализуют эти преимущества, в частности, благодаря своим большим размерам, но вследствие этих габаритов возникает и нелинейность усиления – то есть искажения. Чтобы компенсировать их, в схему добавлены биполярные плоскостные транзисторы (BJT). Биполярные транзисторы BJT отличаются крайне низким входным сопротивлением при очень высоком выходном сопротивлении, за счет чего обеспечиваются превосходные полоса пропускания и линейность. Создав каскод на основе полевых транзисторов JFET и биполярных транзисторов BJT, инженеры смогли воплотить в схеме наилучшие характеристики обоих типов полупроводниковых приборов.

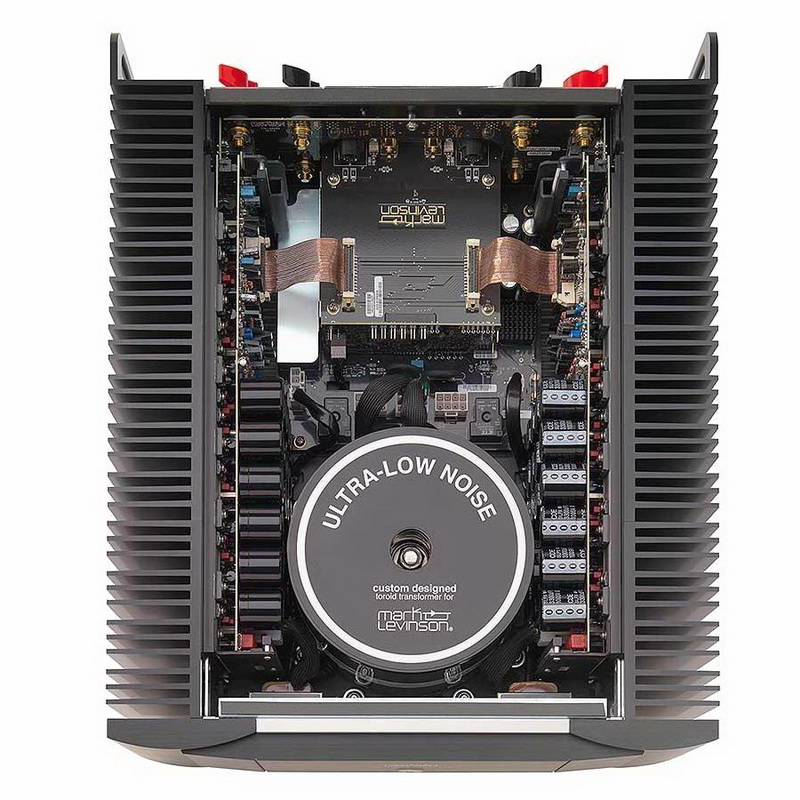

MARK LEVINSON NO.534 2йй.jpg

Затем они подключили выход каскода к другому транзистору противоположной «полярности» (комплементарному). Через него ток протекает в обратном направлении, так что направленность тока сигнала «разворачивается». Такая особая схема называется перегнутым, или сломанным каскодом — и это отличительный компонент схемотехники Pure Path, который обеспечивает высокое усиление при низком шуме, широком динамическом диапазоне и превосходной линейности.

Структура усиления

Аудиосхема в усилителе Mark Levinson № 534 оптимизирована для наилучших возможных характеристик при работе без обратной связи. В результате этого потребность в отрицательной обратной связи очень мала, и ее величину можно регулировать для достижения тех или иных измеримых приборами или субъективно воспринимаемых результатов. Усиление в режиме без обратной связи и полоса пропускания схемы тщательно подстраивались с использованием прецизионных резисторов и компенсационных конденсаторов, после чего для организации сети обратной связи задействовались дополнительные прецизионные резисторы.

Компоненты, отвечающие оборонным стандартам

Во всем оборудовании Mark Levinson применяются электронные компоненты, тщательно отобранные для оптимального соответствия конкретным задачам. Пары полевых транзисторов (JFET) в усилительном каскаде отличаются высоким коэффициентом усиления, низким шумом и искажениями, а за счет того, что они размещаются в одном корпусе, оба устройства работают практически в идентичных условиях. Конденсаторы, применяемые в важнейших точках для фильтрации, относятся к пленочному типу — пленочные конденсаторы работают стабильно при любых температурах и частотах. Наконец, в самых важных контурах настройки коэффициента усиления и обратной связи используются тонкопленочные резисторы из нитрида тантала. Нитрид тантала, крайне дорогостоящий материал, обычно применяется в чувствительном военном оборудовании, поскольку он необычайно стабилен при колебаниях температуры, отличается очень низким уровнем шума, и на него не влияют магнитные поля. В высококачественном аудиооборудовании эти характеристики дополнительно помогают «раскрыть» звук и сделать его легким и чистым, а также освободить от нелинейностей малой интенсивности, вызываемых менее качественными резистивными материалами, которые нагреваются и охлаждаются в изменяющихся условиях. Скомпонованный в корпусе из экструдированного алюминиевого сплава 6063-T5 усилитель Mark Levinson № 534 отличается исключительно высокой прецизионностью сборки при поразительно низких допусках.

Окончание пути сигнала

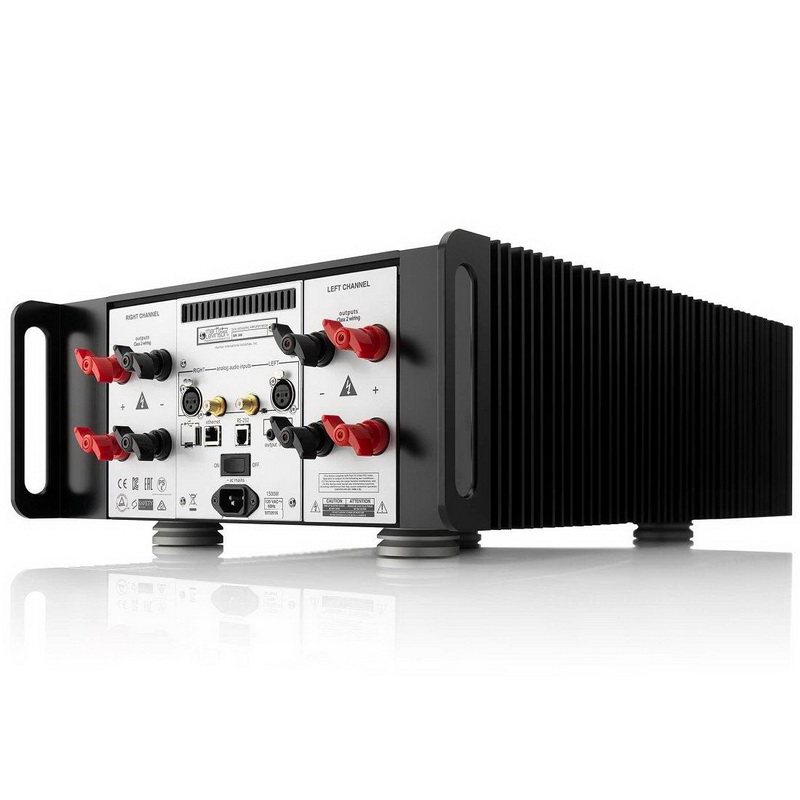

В усилителе Mark Levinson № 534 предусмотрены балансные и несимметричные входы, которые позволяют использовать его практически с любым предусилителем или устройством воспроизведения исходного сигнала с регулируемым выходом. Для надежного подключения к громкоговорителям без необходимости использовать инструменты на усилителе 534 имеются четыре пары покрытых золотом винтовых клемм с фиксирующими винтами Mark Levinson Hurricane, что позволяет использовать как стандартное, так и двухпроводное подключение динамиков. В США и других странах, кроме Европы, возможно использование кабелей с штекерами типа «банан».

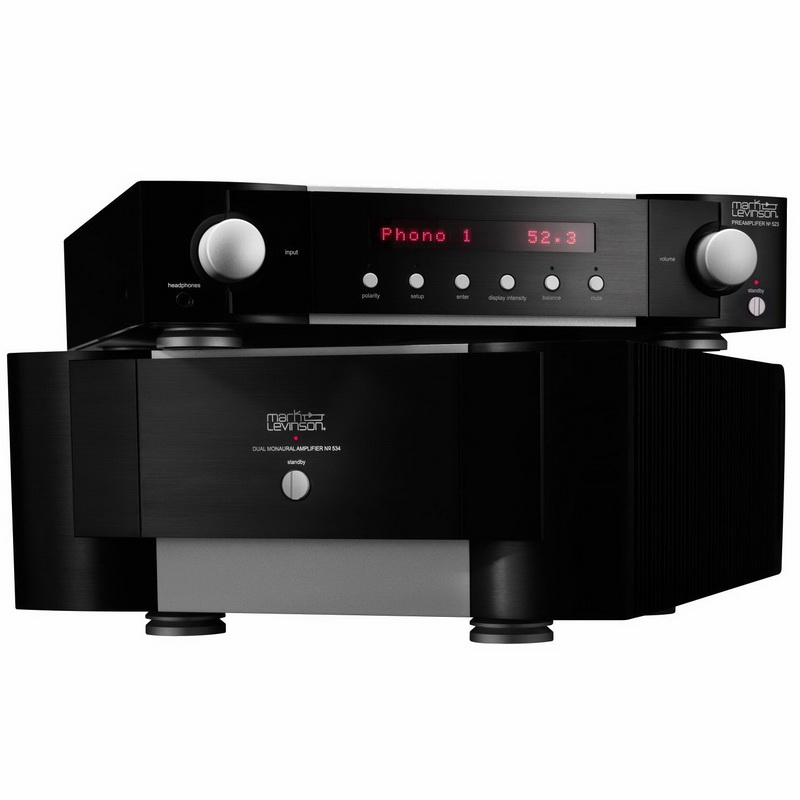

MARK LEVINSON NO.523 5йй.jpg

Что касается системной интеграции, то она возможна через сеть Ethernet/IP, порт RS-232, соединение по USB для контроля и конфигурации с веб-страницы, а также триггеры на 12 В.

Сконструировано и собрано вручную в США

Как и вся продукция Mark Levinson, модель № 534 разработана и собирается вручную в США. В специализированном Инженерном центре совершенствования технологий в г. Шелтон, штат Коннектикут ведутся все инженерные исследования и разрабатывается продукция Mark Levinson, а в соседнем штате Массачуссетс, в г. Вестфорд на фабрике Mack Technologies команда квалифицированных мастеров, которые создают всю технику Mark Levinson, занимается ее мелкосерийным производством.

Характеристики Mark Levinson № 534

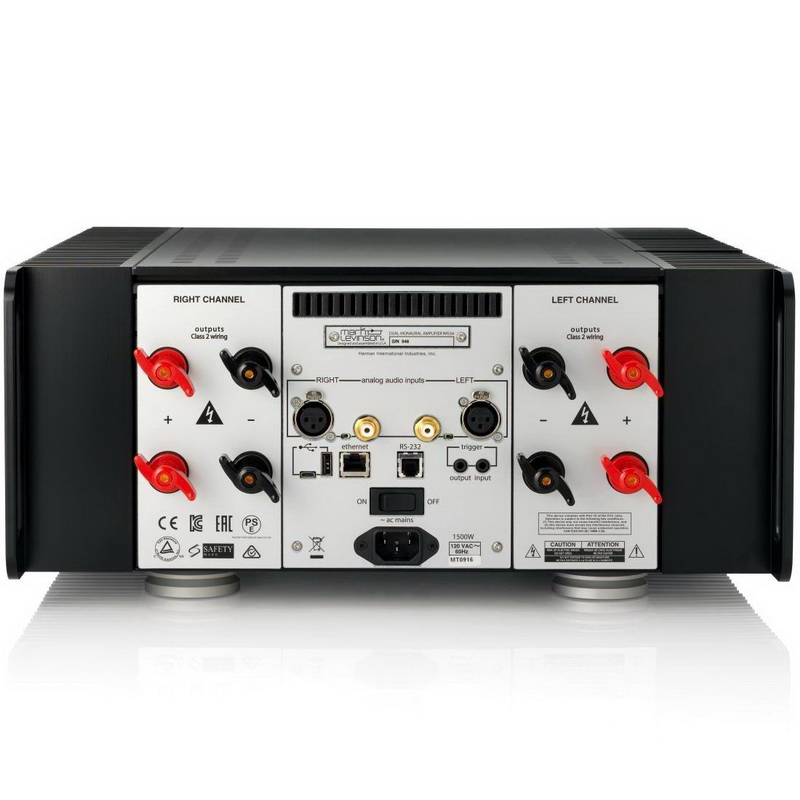

Входные разъемы:  одна пара балансных, одна пара несимметричных
Разъемы для динамиков:  четыре пары выходов на громкоговорители Hurricane,
разъемы под штекер типа «банан» для каждого канала, кроме исполнения с питанием от 230 В переменного тока
Порты ввода-вывода для управления:  Ethernet, RS-232, входящий и выходящий триггеры, USB-A, Mini-USB
Номинальная выходная мощность:  250 Вт/канал среднекв. при 8Ω, от 20 Гц до 20 кГц при <0,3% полного коэфф. гармонических искажений, полная мощность с 2,83 В среднекв
Частотная характеристика:  от 10 Гц до 20 кГц: ±0,2 дБ
Коэффициент «сигнал-шум»:  >85 дБ, контрольный уровень: 2,83 В среднекв.
Входное сопротивление:  60 kΩ балансный вход; 30 kΩ несимметричный вход
Усиление по напряжению:  26 дБ
Чувствительность входов:  2,83 В среднекв. на выходе при 142 мВ среднекв. на входе
Требования к питанию:  100 В / 120 В / 230 В переменного тока (устанавливается на производстве для страны назначения), 1500 Вт

РАЗМЕРЫ

Высота (с ножками): 19,7 см
Высота (без ножек): 17,8 см
Ширина: 45,1 см
Глубина: 50,8 см

ВЕС

Вес нетто: 48,5 кг
Вес в транспортировочной упаковке: 56,3 кг
