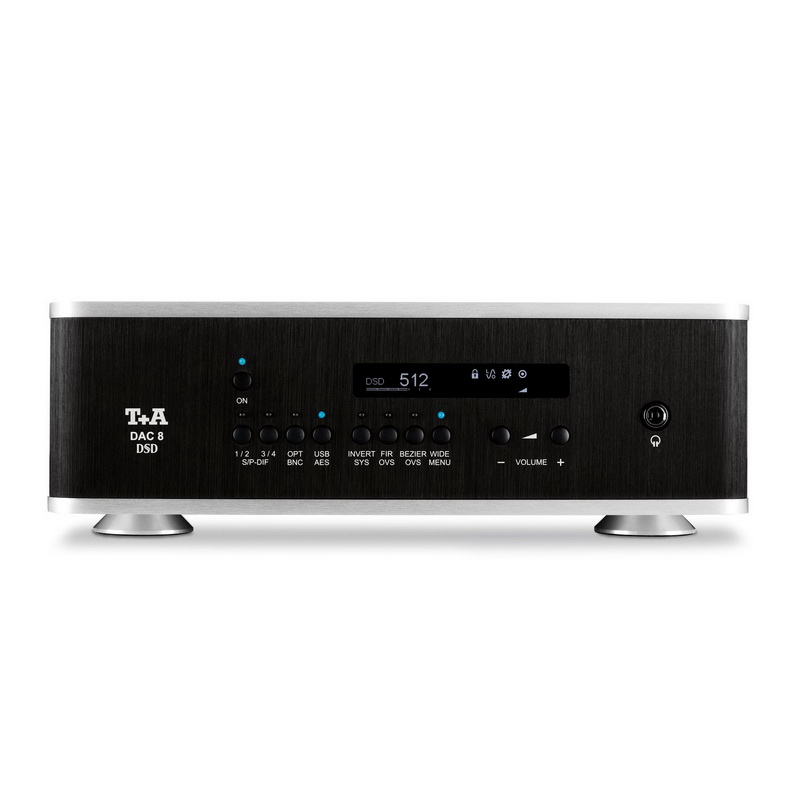

T+A DAC 8 DSD

T+A DAC 8 DSD

Общие характеристики:
Производитель T-A
Серия Series-8
Размер Мини
Тип оборудования Ц.А.П.ы
309 140 Р
Количество:
309 140 Р рублей
Добавить в корзину
Общие характеристики:
Производитель T-A
Серия Series-8
Размер Мини
Тип оборудования Ц.А.П.ы
В конструкции DAC 8 DSD воплощен более чем 20-летний опыт фирмы по созданию цифровых аудиокомпонентов непревзойденного качества. В результате появился универсальный аппарат — не просто внешняя звуковая карта для компьютера, но устройство, способное превратить цифровые аудиоданные любого вида в аналоговый сигнал, отвечающий самым высоким стандартам. При этом инженеры не забывали об эргономике и дизайне.

ЦАП T+A DAC 8 DSD работает с сигналом вплоть до DSD 512, причем в аппарате установлен DSD-преобразователь собственной разработки, построенный на дискретных элементах — он представляет собой однобитный DSD ЦАП (True 1-bit DSD DAC). Для PCM-сигнала используется уникальная схема обработки — 4 раздельных PCM-ЦАП на канал. Все это работает в связке с прецизионным тактовым генератором и раздельной схемой питания для цифровой и аналоговых секций. Секция предусилителя в T+A DAC 8 DSD полностью аналоговая. Отметим, что DAC 8 DSD оснащен аудиофильским усилителем для наушников, легко контролирующим высокоомные головные телефоны.

t+a dac 8 dsd 1.jpg

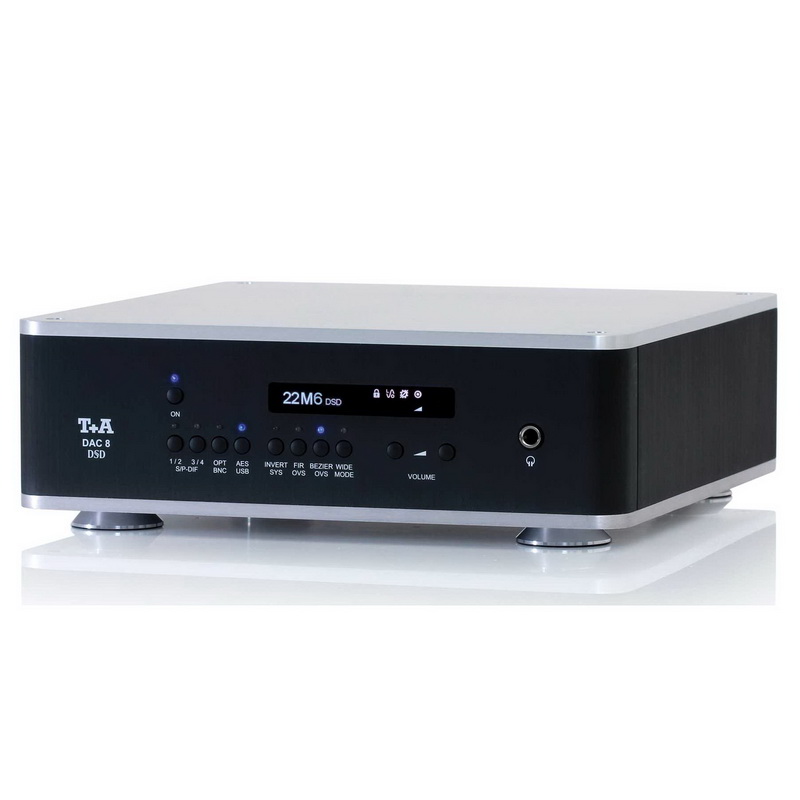

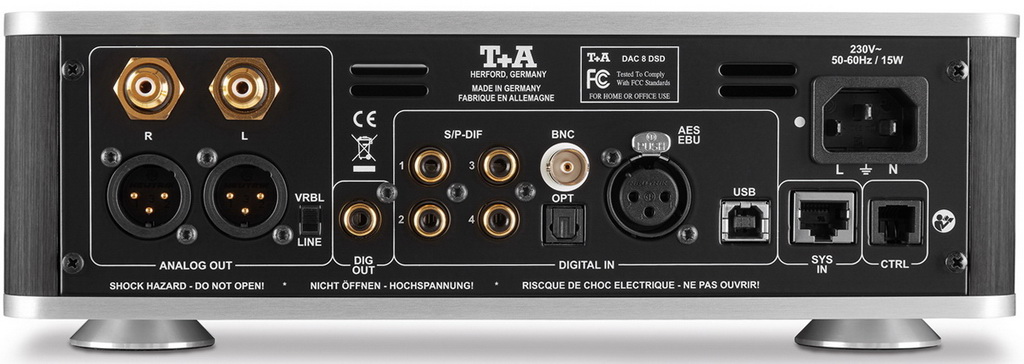

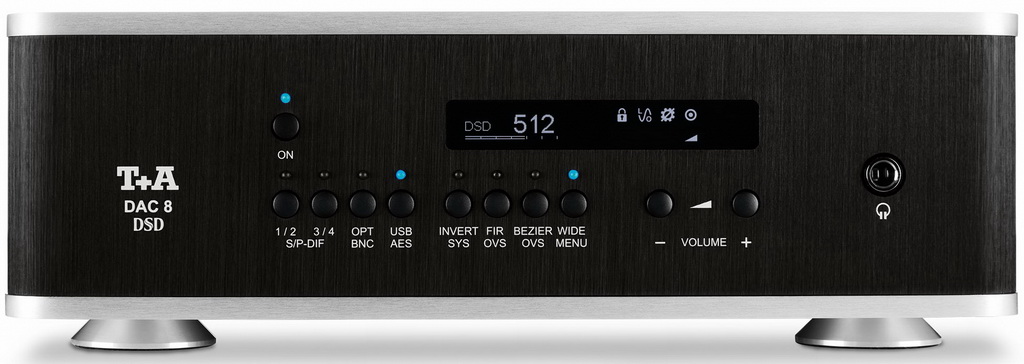

Основание у DAC 8 DSD представляет собой квадрат со стороной всего 270 мм, высота составляет 95 мм. Корпуса полностью алюминиевые, причем верхняя и нижняя крышки выполнены из 6-мм плиты, а боковые стенки и фасад — из профиля, отлитого под давлением. Полученный таким образом жесткий корпус установлен на ножки-демпферы. Передние панели можно назвать образцами утилитарности. На фасаде ЦАПа лишь матричный дисплей, восемь кнопок выбора входов и вида цифровой фильтрации плюс еще две, образующие регулятор громкости, а также «телефонный» выход 6,3 мм. Подключить DAC 8 DSD можно как по несимметричной, так и по балансной шине. ЦАП, помимо соответствующих (RCA и XLR) выходов, имеет пять коаксиальных (4хRCA и 1хBNC), оптический (Toslink) и балансный (AES/EBU) входы цифрового аудио и один коаксиальный выход, сопротивление которого составляет всего 22 Ом. Разумеется, есть и вход USB B.

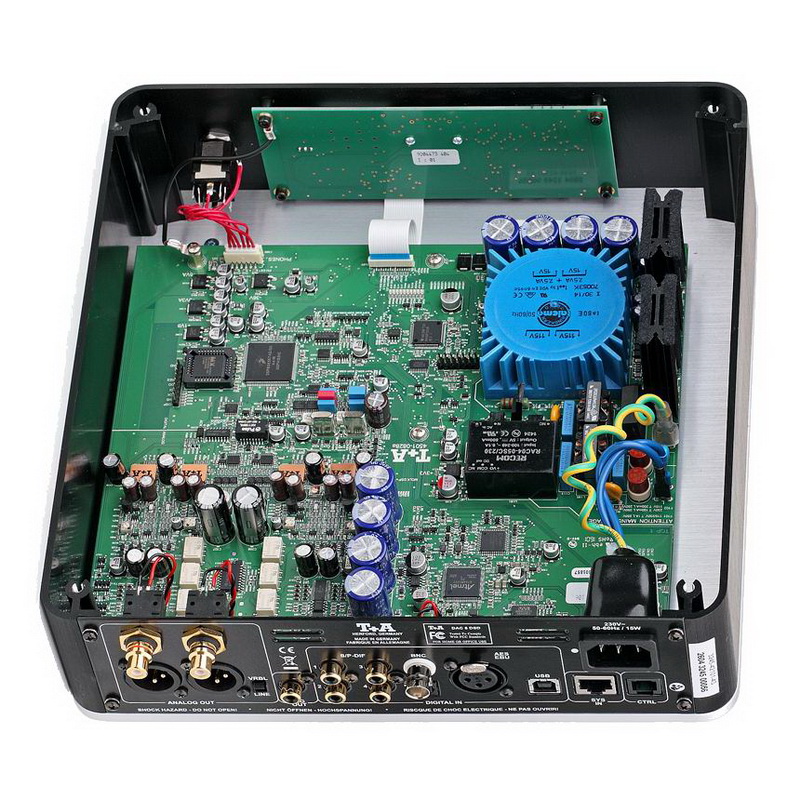

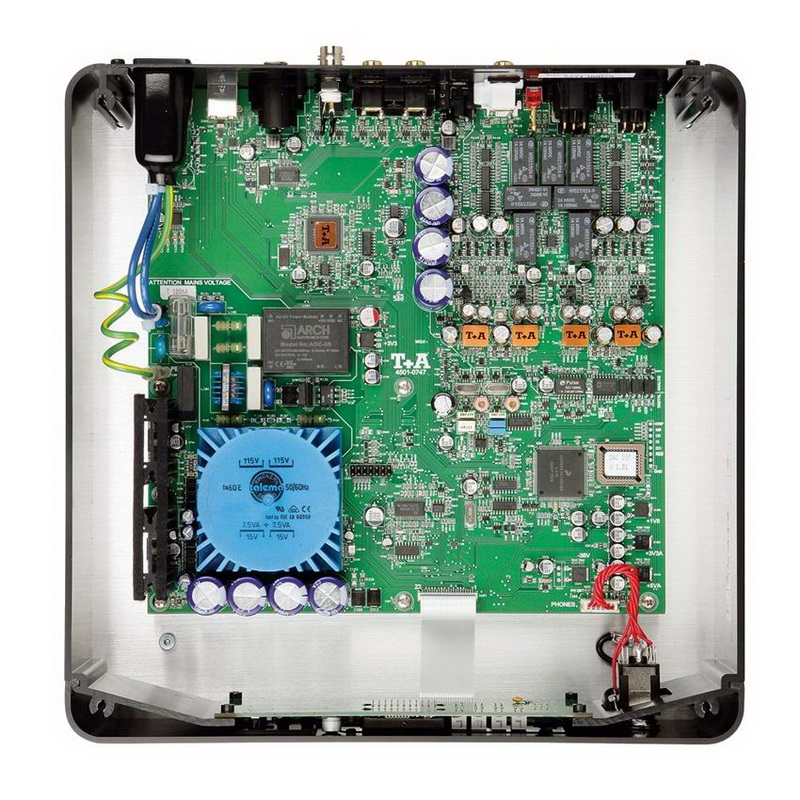

О серьезности намерений разработчиков также свидетельствует наличие раздельных блоков питания для аналоговых и цифровых цепей ЦАПа. Уровень сигнала на выходах регулируется посредством сложной аналоговой схемы, позволяющей сохранить динамику звучания даже на низкой громкости. При желании регулятор можно отключить, задействовав два реле с позолоченными контактами. Все входы, кроме оптического, принимают сигнал размерностью до 24/192 (Toslink читает данные не выше 24/96). Вход USB работает в режиме USB Audio Class 1 с сигналом до 24/96 или в режиме USB Audio Class 2 (воспринимается сигнал до 24/192), при этом можно выбрать синхронный или асинхронный, требующий установки на ПК специального драйвера вариант работы.

t+a dac 8 dsd 2.jpg

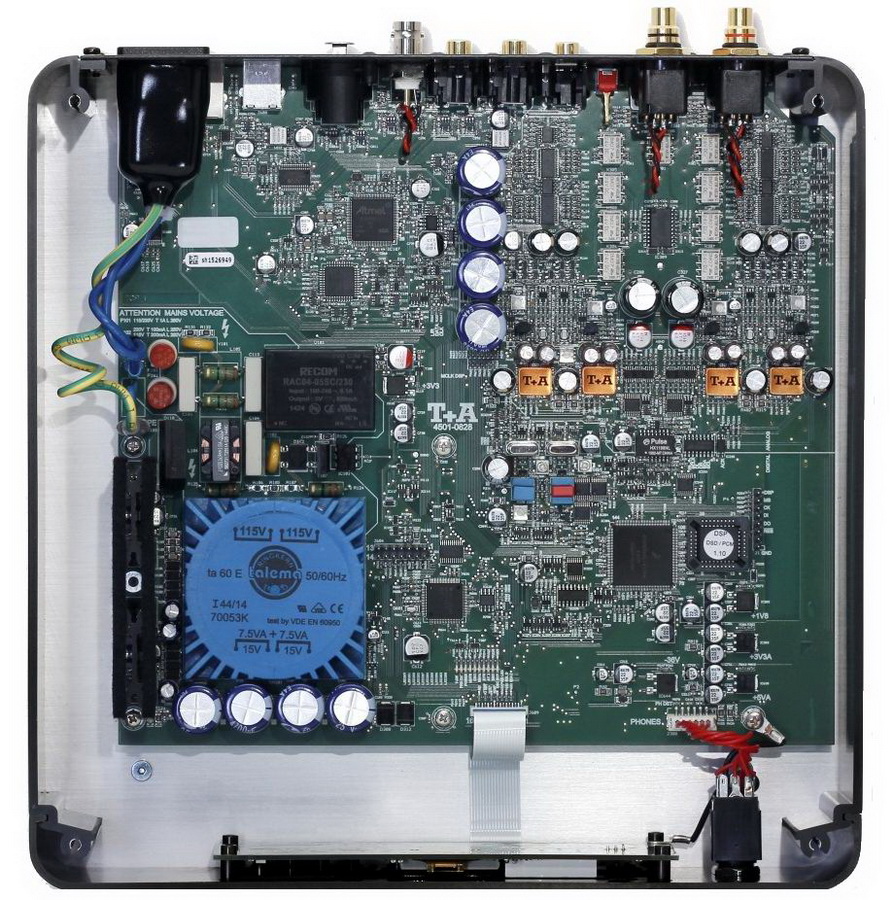

Цифроаналоговое преобразование в DAC 8 DSD осуществляют восемь 32-битных ЦАПов Burr-Brown, функционирующих в двойной симметричной цепи. Такое решение позволяет компенсировать любую нелинейность при обработке, а уровень фонового шума снизить на 6 дБ. Передискретизацию выполняет 56-битный процессор по алгоритмам, разработанным Т+А специально для данной схемы, что снижает джиттер. Для борьбы с ним приняты и другие действенные меры. Сигнал преобразуется в два этапа. Сначала из полученного потока выделяются собственно аудиоданные и обрабатываются цепью PLL (фазовой автоподстройки частоты), дабы избавить их от грубых временных ошибок. Затем данные анализируются специальным микропроцессором, и если они отвечают заданным критериям по частоте и стабильности, ЦАПы DAC 8 DSD переводятся на работу по собственным чрезвычайно точным синхроимпульсам. (Генератор последних полностью независим от источника сигналов, что сводит к нулю джиттер, создаваемый компьютером и получающийся при передаче сигнала. Синхроимпульсы формируются двумя кварцевыми излучателями — один выдает сигнал для файлов с частотой дискретизации 44,1/88,2/176,4 кГц, второй — для файлов 48/96/192 кГц.) Если же входной поток не соответствует вышеупомянутым критериям, он вновь проходит PLL-обработку, и остаточный джиттер уменьшается в 4 раза.

t+a dac 8 dsd 5.jpg

Цифровая фильтрация проводится посредством преобразований Безье, а также при помощи FIR-фильтров — стандартного и с крутым спадом характеристики. Выбрать желаемую фильтрацию можно с передней панели ЦАПа или с пульта ДУ.Есть возможность инвертировать фазу входного сигнала или расширить полосу пропускания выходного сигнала (до 120 кГц). Аналоговые цепи, гальванически развязанные от цифровых, собраны на дискретных элементах без использования операционных усилителей. Линейность их характеристик обеспечивается не большой глубиной обратной связи, а высоким качеством комплектующих.

Характеристики T+A DAC 8 DSD

ЦАП для PCM: двойной дифференциальный цифро-аналоговый преобразователь с четырьмя чипами Burr-Brown (32 бит/384 кГц) на канал; для DSD: однобитный T+A True 1 Bit Converter (DSD64/128/256/512)
Апсемплинг 56-битный DSP с четырьмя алгоритмами передискретизации на выбор: FIR short, FIR long, Bezier/IIR, Bezier
Аналоговый фильтр фазолинейный фильтр Бесселя 3-го порядка с возможностью расширения полосы пропускания с 60 кГц до 120 кГц
Отключаемый аналоговый регулятор громкости да
Регулировка баланса каналов есть
Диапазон частот PCM (44,1 кГц): 2 Гц – 20 кГц; PCM (48 кГц): 2 Гц – 22 кГц; PCM (96 кГц): 2 Гц – 40 кГц; PCM (192 кГц): 2 Гц – 80 кГц; PCM (384 кГц): 2 Гц – 100 кГц; DSD64: 2 Гц – 44 кГц; DSD128: 2 Гц – 60 кГц; DSD256: 2 Гц – 80 кГц; DSD512: 2 Гц – 100 кГц
Коэффициент гармоник менее 0,001%
Отношение сигнал/шум 116 дБ
Разделение каналов 110 дБ
Максимальное выходное напряжение/выходной импеданс 2,5 В/22 Ом (RCA); 5 В/22 Ом (XLR)
Входы 4 коаксиальных (до 24 бит/192 кГц), BNC (до 24 бит/192 кГц), оптический (до 24 бит/96 кГц), балансный AES/EBU (до 24 бит/192 кГц), асинхронный USB-порт (до 32 бит/384 кГц, DSD64/128/256/512, для MAC OS – до DSD128)
Выходы балансный XLR, небалансный RCA, коаксиальный, 6,3 мм для наушников
Прочая коммутация интерфейс SYS IN для подключения источников сигнала (будет использоваться в будущем), сокет CTRL (RS-232) для обновления ПО и управления посредством комплексных систем Crestron/AMX
Блок питания отдельные БП для цифровой и аналоговой частей
Потребляемая мощность 15 Вт, в standby: менее 0,2 Вт

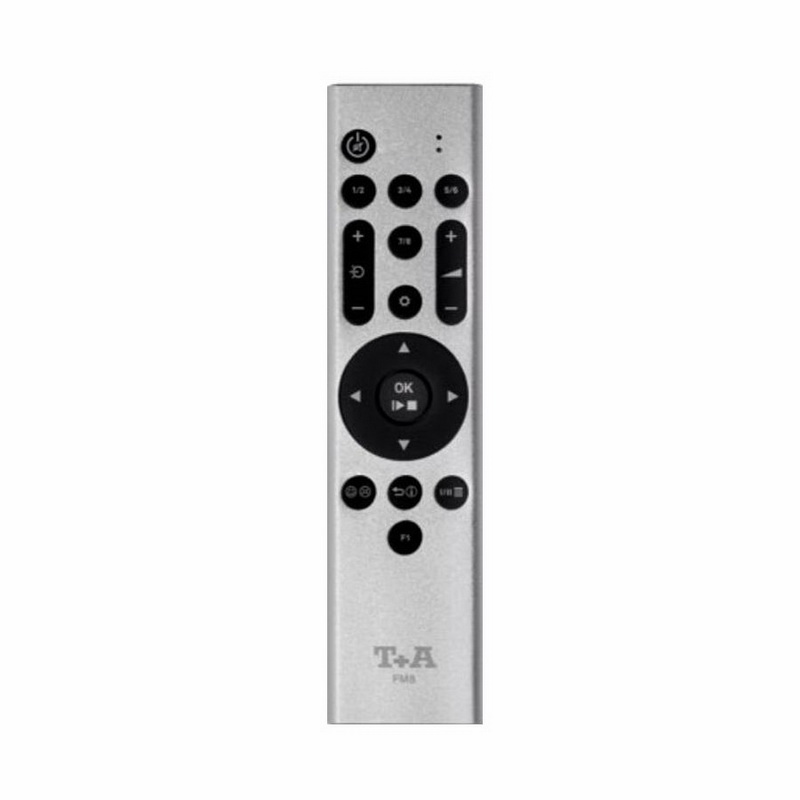

Пульт ДУ T+A F8
Габариты (ШхВхГ) 270х95х270 мм
Вес 4 кг
