Модель CD проигрывателя Yamaha CD-S3000 создана с особой тщательностью: прекрасные антивибрационные свойства, сверхточное считывание сигнала — все для воспроизведения музыки с максимально высоким качеством.

Мы установили новый дисковод с дополнительным жестким креплением для загрузочного механизма собственной разработки Yamaha. Благодаря использованию специальных жестких якорей спереди и сзади загрузочный механизм прочно держится на основании, и блокирует внешнюю вибрацию. При этом устраняется вибрация, вызываемая вращением диска, и ее влияние на печатную плату. Передний якорь двухслойный, и имеет винтовой регулировочный механизм. Это позволяет очень точно отрегулировать горизонтальное положение загрузочного механизма в продольном и поперечном направлениях. При сборке моделей Yamaha CD-S3000 сначала на основании монтируется приводной механизм, затем выполняется скрупулезная регулировка для выравнивания его по горизонтали. Это демонстрирует искреннее стремление Yamaha к идеалу, хотя и требует много сил и времени. В результате устраняются малейшие отклонения механизма, достигается стабильное вращение, и сигнал считывается с высокой точностью. Снижение нагрузки на сервопривод, управляющий устройством считывания, сводит до минимума влияние колебаний величины тока на сигнал, обеспечивая чистое звучание практически с полным отсутствием шумов. Кроме того, устройство включает жесткое шасси, которое удерживает весь дисковод. Для лазерной головки, считывающей данные, и приводного механизма, который обеспечивает стабильное вращение диска, мы использовали только отборные материалы.


Лоток для CD изготавливается из алюминия повышенной жесткости, уменьшающего вторичные вибрации из-за резонанса диска и высокой скорости его вращения электродвигателем, в результате чего повышается точность считывания аудиосигнала и снижается уровень шума при работе. В дополнение к продуманной конструкции и шикарной текстуре мы выполнили доводку открывания/закрывания лотка, применив специально разработанный решетчатый привод более плавного действия. Мы страстно стремились добиться того, чтобы ощущения от пользования аппаратом были столь же роскошными, как и обеспечиваемое им качество звучания.

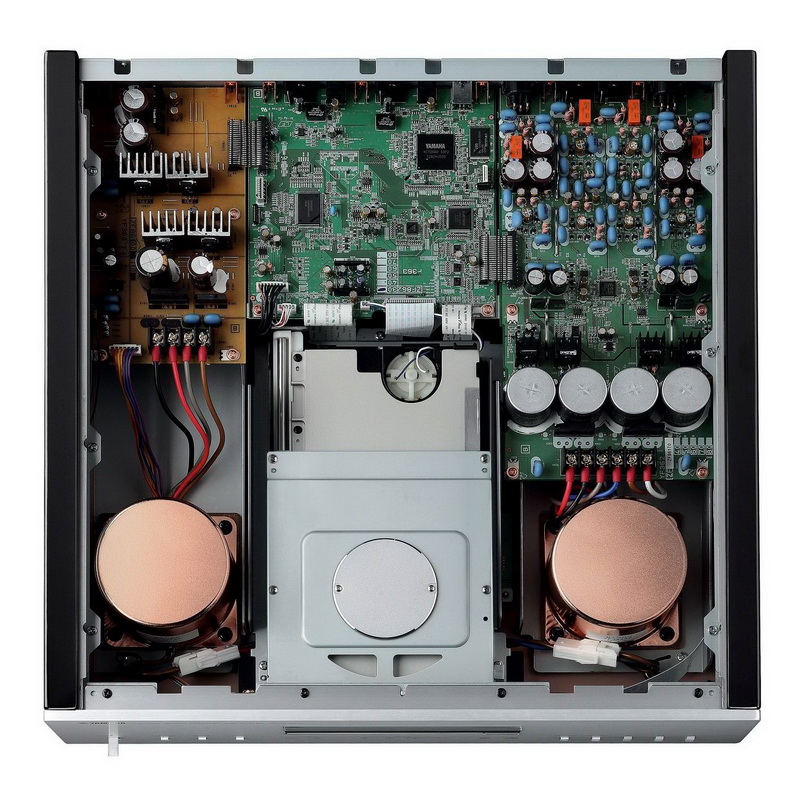

Главное шасси, поддерживающее загрузочный механизм, сделано максимально прочным, и за счет усиления всех компонентов, повышается устойчивость и самого шасси. Фронтальная алюминиевая панель толщиной 7 мм также способствует укреплению всей конструкции. Загрузочный механизм с вращающимися деталями смонтирован в центре, слева располагаются блок питания и плата цифровой секции, справа — блок питания и плата аналоговой секции. Такая компоновка образует симметричную структуру с раздельными цифровой и аналоговой секциями, и обеспечивает идеальное равновесие. Наконец, для снижения импеданса до минимума днище, которое используется в качестве стандартного заземления, имеет медное покрытие.

Амортизаторы — чрезвычайно важные элементы конструкции, которые блокируют внешние вибрации. В качестве наружных амортизирующих элементов используются металлические ножки разработки Yamaha, обеспечивающие максимальную защиту от вибраций. Пользователь может выбрать точечное опирание, установив прилагаемые опоры-шипы, или плоское опирание с использованием прилагаемых подкладок, и, если есть желание, использовать указанные опоры в сочетании со стеллажной стойкой.


В конструкции Yamaha CD-S3000 использована схема с двумя силовыми трансформаторами. В результате достигнуто полное отделение цифровой и аналоговых секций от блока питания, и при этом каждая из них имеет собственный силовой трансформатор. Такая изоляция позволила устранить искажения звука из-за помех, возникающих между цифровой и аналоговыми схемами в случае использования общего блока питания. Тороидальный трансформатор с малым магнитным рассеиванием снижает негативное воздействие на сигнал, считываемый с диска, как в цифровой, так и в аналоговой секциях. После тщательного анализа на основе многочисленных сеансов прослушивания мы решили поместить силовой трансформатор в корпус с медным покрытием для снижения магнитного рассеивания и вибрации. В результате улучшилась детализация и звучание стало более нежным, мягким и даже обрело пространственность. Одна из основных задач аппаратов серии S3000 — достоверное и точное воспроизведение любых, даже самых тихих звуков музыкальных инструментов.

Блоки питания внутри Yamaha CD-S3000 с силовыми трансформаторами и блочными конденсаторами смонтированы непосредственно на цифровой / аналоговой платах. За основу принята оригинальная схемотехника, предполагающая использование интегрированных схем блоков питания. Винтовое соединения между платами блока питания и соответствующими платами сигнала, а также их единый монтаж помогли уменьшить потери соединения и понизить импеданс. Кроме того, для проводного соединения с самим трансформатором использованы те же винтовые клеммы, что и в усилителе A-S3000, который предназначен для работы в паре с этим CD-проигрывателем. Винтовое соединение, не требующее пайки, обеспечивает надежный контакт и низкий уровень импеданса.


Для полного устранения потерь аудиосигнала в Yamaha CD-S3000 использована инновационная конфигурация аналоговой схемы. Обычно из ЦАПа выводится аналоговый сигнал, проходящий через схему преобразования ток-напряжение многокаскадной конфигурации. Однако в CD-S3000 вывод сигнала осуществляется с использованием однокаскадной конфигурации на основе дискретной схемы преобразования ток-напряжение. Такая конфигурация с ее высокой скоростью нарастания выходного напряжения, в отличие от многокаскадной, уменьшает потери аудиосигнала и снижает уровень отрицательной обратной связи (ООС), способствуя формированию естественного пространственного звука. Другие схемы после ЦАПов являются симметричными и маркированы знаками плюс и минус. Благодаря симметричному соединению с беспотенциальным симметричным усилителем A-S3000 достигается чистое звучание без потерь, которые обычно возникают при передаче сигнала.

Мы выбрали эту модель после тщательного анализа всех ее достоинств — не только за высокоточную обработку 32-битного аудиосигнала, но и за способности обрабатывать большие объемы аудиоданных, мощности звука в нижнем регистре и исключительной четкости в верхнем. Благодаря встроенному тактовому генератору ЦАП имеет функцию Jitter Eliminator, которая позволяет выполнять Ц/А-преобразование с крайне низким уровнем джиттера. Встроенный в процессор 8-канальный ЦАП включает по два 4-канальных операционных усилителя слева и справа. Он обеспечивает исключительно высокое качество выходного сигнала с отличным отношением сигнал/шум, поскольку использует схему аналогового преобразования симметричной кофигурации.

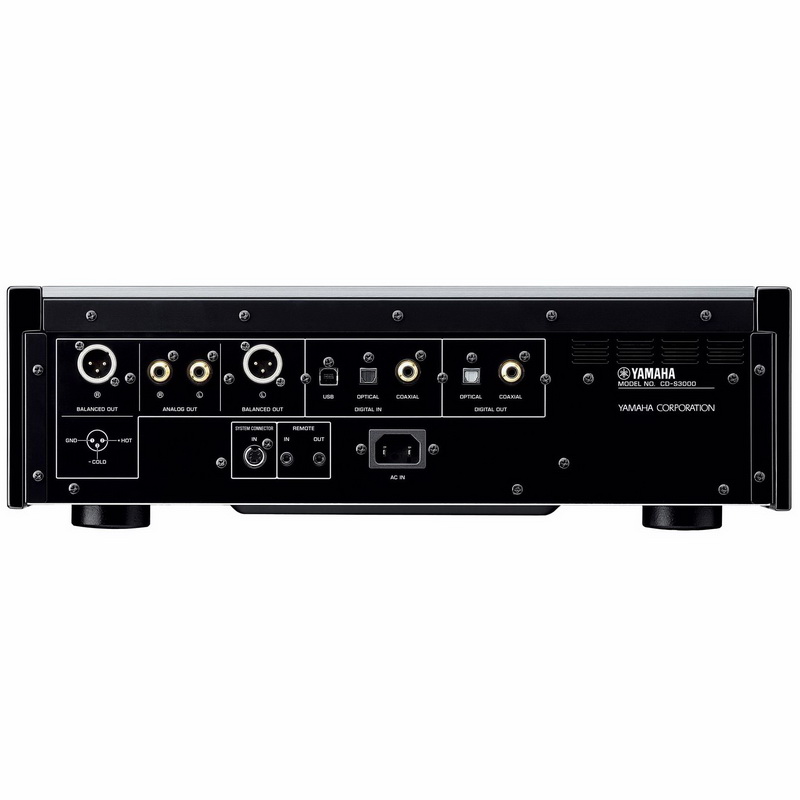

Принимая во внимание растущую популярность источников аудиосигнала высокого разрешения, мы создали Yamaha CD-S3000 с высококачественным Ц/А-преобразованием и симметричным выходом для получения максимальной отдачи от этих источников. Встроенная в ЦАП функция USB позволяет напрямую передавать цифровой аудиосигнал (с компьютера и т.п.) через интерфейс USB.

В блоке USB DAC использована уникальная микросхема, разработанная специально для Yamaha. Она имеет встроенный тактовый генератор, и способна осуществлять передачу сигнала с малым уровнем джиттера, а также прием сигнала без синхронизации с тактовым генератором компьютера. Устройство поддерживает цифровые аудиосигналы с разрешением 192 кГц/24 бит.

Модель Yamaha CD-S3000 имеет режим Pure Direct: во время воспроизведения аналогового аудиосигнала отключается дисплей и прекращает работу цифровой выход, в результате чего повышается качество звука. Звучание становится более теплым, естественным и музыкальным — это дополнительно повышает ценность симметричного соединения с усилителем A-S3000.

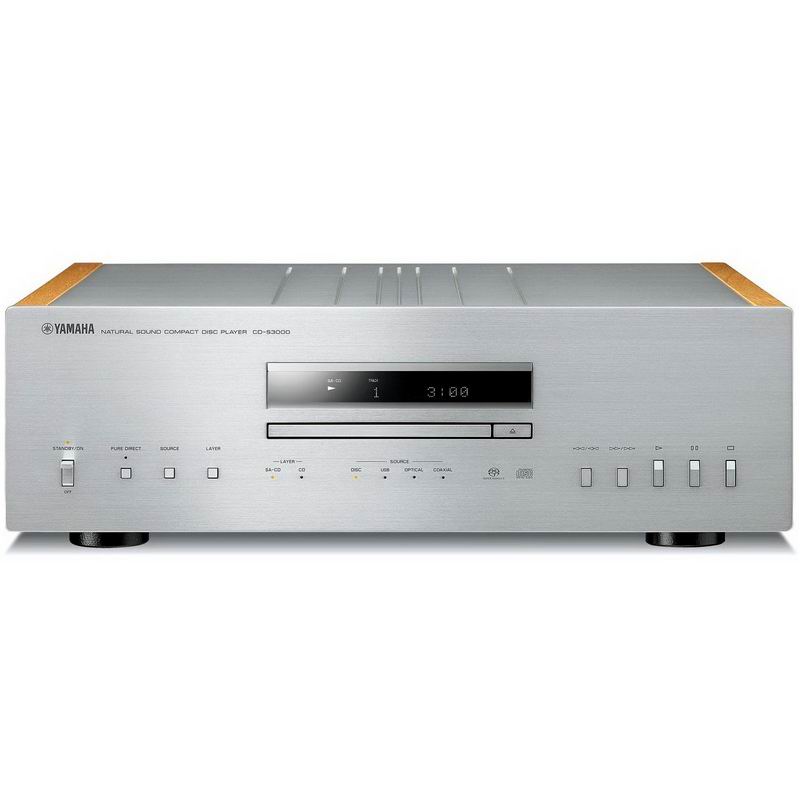

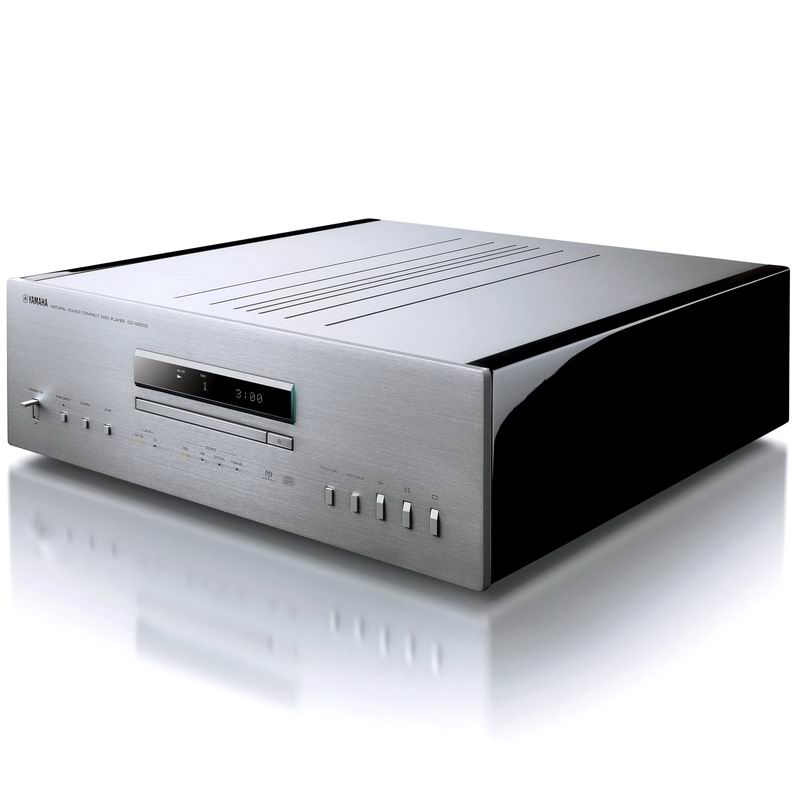

Как и подобает аудиотехнике высокого класса, модель Yamaha CD-S3000 внешне похожа на музыкальный инструмент: чистая гладкая поверхность, не видно никаких винтов. Каждый аспект конструкции и дизайна отражает высокий уровень мастерства и приверженность высокому качеству, свойственному изделиям компании Yamaha — мирового производителя музыкальных инструментов и оборудования. Для отделки корпуса CD-проигрывателя использованы передовые технологии, включая интеграцию верхней панели и боковых деревянных панелей без зазоров. Зазор между лотком и поверхностью фронтальной панели почти незаметен. Полузеркальное стекло дисплея встроено с такой точностью, что кажется неразъемным элементом фронтальной панели. Это придает исключительную элегантность аппарату.

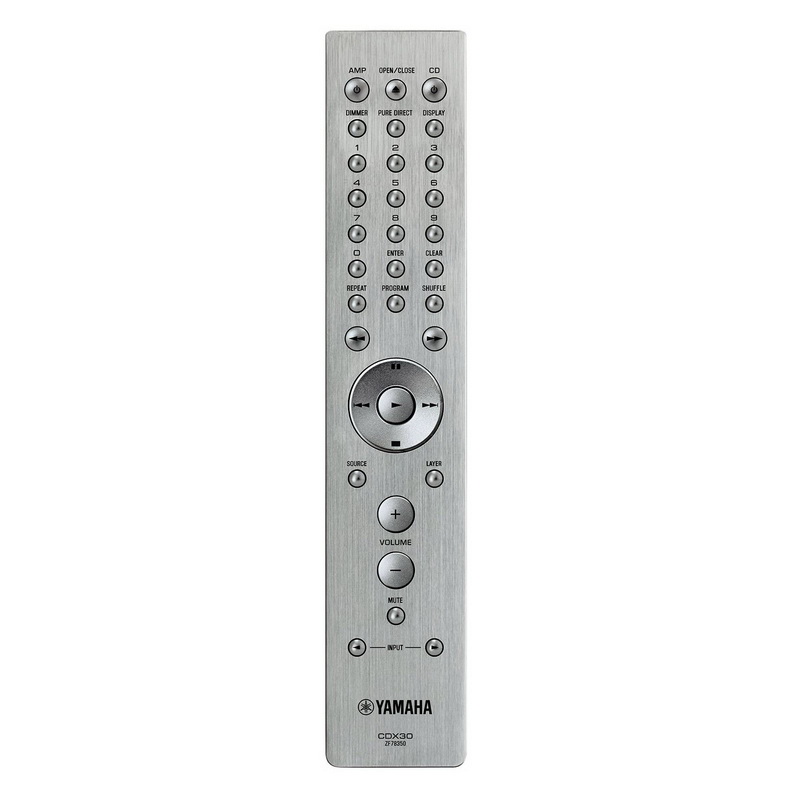

Прилагаемый пульт ДУ сделан в том же стиле, что и алюминиевая панель проигрывателя — лаконичный дизайн, интуитивно понятное расположение кнопок и очень приятная на ощупь металлическая текстура. Помимо выбора треков и управления воспроизведением пульт позволяет регулировать громкость и переключать источники сигнала на совместимом усилителе Yamaha A-S3000.

Обзор интегрального усилителя Yamaha A-S3000 и CD проигрывателя Yamaha CD-S3000 от портала SalonAV

Yamaha продолжает расширять хай-файный модельный ряд. Это означает, что интерес покупателей к хорошей домашней технике для воспроизведения музыки не ослабевает. Новая «трехтысячная» серия, фактически ставшая флагманом, возвращает нас к традициям, заложенным компанией ещё в «золотом веке» аудио.

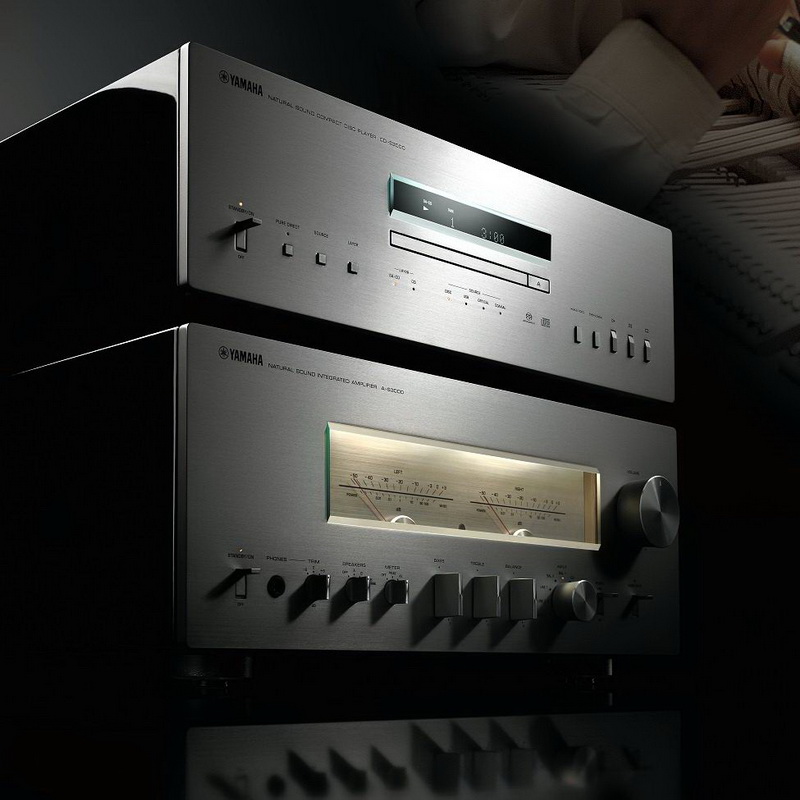

Говорят, первое впечатление может обмануть, но сейчас это вряд ли такой случай. Новые топ-модели Yamaha смотрятся невероятно солидно. И проигрыватель, и усилитель «трёхтысячной» серии выполнены в одинаковом дизайне и форм-факторе, каждый имеет усиленное шасси, деревянные боковые панели, толстые верхние крышки, в которых профрезерованы вентиляционные щели. Дизайн — этакая неоклассика Hi-Fi. Множество ручек, кнопок, тумблеров… Фасад усилителя даже украшен стрелочными индикаторами с переключаемыми режимами работы — VU и PEAK. И выглядит всё это не старомодно, а очень свежо и привлекательно.


Корпуса новых компонентов не так просты, как кажутся. Силовыми распорками они поделены внутри на различные уровни и секции, чтобы, с одной стороны, исключить и влияние электромагнитных наводок от одних электронных частей на другие, а с другой — обеспечить должную механическую защиту от вибраций. Компоновочная схема интегральника будто развернута задом наперед. Гигантский тороидальный трансформатор установлен практически за передней панелью, по сторонам от него — оконечники с мощными радиаторами, а тыльный отсек отведён банку из четырёх крупных буферных ёмкостей.

Предварительная же секция закреплена непосредственно у задней стенки, у входных и выходных гнезд. Последние на A-S3000 представлены не только линейными терминалами для четырёх источников, но и фоновходом плюс парой балансных гнезд, притом с переключаемой чувствительностью. Продуманное расположение блоков позволяет сократить путь музыкального сигнала и в то же время организовать практически прямые цепи питания, избежав в них даже ничтожных энергетических потерь.


Интересен в плане конструкции и проигрыватель Yamaha СD-S3000. Его система питания разделена на две части (каждая — со своим трансформатором), которые физически разнесены друг от друга и стоят по углам сразу за передней панелью. Даже опорные ножки у новых компонентов непростые — их можно дополнить прилагаемыми шипами или эластичными амортизирующими подкладками.

Схемотехника интегральника примечательна полностью балансной топологией. Сигнал по всем звеньям тракта — блок регулирования громкости (он, кстати, у A-S3000 аудиофильский, лестничного типа, т.е. без потерь качества), темброблок, промежуточное и оконечное усиление — передается в дифференциальном виде. Выходной каскад на полевых транзисторах выполнен также по симметричной мостовой схеме. Это, кстати, нужно учитывать при подключении колонок — ни одна из акустических клемм не соединена с «землёй» усилителя.

Проигрыватель Yamaha СD-S3000 оснащён считывающим высокоскростным механизмом собственной разработки с шикарным алюминиевым загрузчиком, привод которого совершенно бесшумен. На заводе этот узел в сборе после монтажа на шасси проигрывателя тщательно выравнивается и балансируется. Цифровой тракт расширен входом USB, который вдобавок поддерживает протокол ASIO 2.3 для профессиональной работы с компьютерным звуком. Конвертором служит лучший 32-битовый процессор из линейки ESS Technology — восьмиканальный чип 9018, способный работать и с однобитовым потоком данных DSD при воспроизведении SACD. Однако «мультиЦАПовость» этого процессора не подразумевает вывода многоканального звука. На выход подаётся только стереосигнал — либо в стандартном линейном виде, либо в балансном. Следующая за ЦАПом аналоговая секция реализована на однокаскадных дискретных схемах, преобразующих ток в напряжение.


Из важных функциональных особенностей Yamaha A-S3000 отмечу наличие селектора АС, четырёхпозиционного триммера чувствительности для телефонного выхода, переключатель типа картриджа для фонокорректора. Кнопки отключения темброблока нет, но сама функция имеется — этот каскад автоматически переключается на линейный обходной режим при установке регуляторов тембра в фиксированное среднее положение. У проигрывателя, помимо обязательной функции выбора слоя SACD, имеется селектор цифрового входа (USB, Coax, TOSlink) и однорежимный Pure Direct. При его активации отключается дисплей и заглушаются цифровые входы — все потенциальные источники помех.

Прослушивание я вел по «подменной» методике, когда новыми компонентами последовательно заменяются другие блоки в уже отлаженной референсной системе. Так, сначала вместо проигрывателя Bryston BCD-100 я включил CD-S3000, и японский аппарат достойно принял эстафету. Проигрыватель Yamaha звучит не так резко и борзо по динамике на фоне «канадца», но по всем остальным статьям превосходит его. Чувствуется прибавка в пластике звучания, тембры ещё чище и богаче, но нисколько не переиграны, детальность вообще выше всяких похвал. Но больше всего подкупает способность CD-S3000 формировать в пространственной сцене очень точные и телесные образы. Такой звук — пусть и спокойный по темпераменту, но холеный, уверенный и бесконечно проработанный — можно слушать часами.


Произвожу ещё одну замену — переключаю все компоненты с Bryston на Yamaha A-S3000. Первое впечатление не самое приятное. После плотного и крепко поставленного саунда «канадца» звуковая сигнатура усилителя Yamaha воспринимается сухой, скупой на краски и даже агрессивной, хотя нет и намёка на транзисторную жёсткость. Но уже спустя минут пять-десять A-S3000 полностью завладел моим вниманием. Это реально суперинформативный усилитель! Он обрушивает шквал подробностей и каких-то совсем ускользающих деталей. Но этот поток не дезориентирует, не отвлекает, а дополняет музыкальную картину, делает её понятнее. И манера передавать дисканты на самом деле вовсе не агрессивная, а скорее, острая, без малейшей замыленности, отчего верхний диапазон озвучивается без какой-либо окраски и совсем беспристрастно, как у лучших усилителей High End.

Впрочем, в любой полосе Yamaha A-S3000 демонстрирует признаки высокого класса. Бас контролируется практически железно. Атака чистая и полная, низкие послезвучия не растягиваются и не упрощаются. Мидбас плотный, отрывистый, но не буйный. Середина полностью открыта от низов и до верхов. Может показаться, что в этом диапазоне не слишком много музыкальной пластики, а на самом деле усилитель просто не добавляет в звук ничего от себя — как звучит в оригинале какой-нибудь инструмент или голос, такими он их выдаёт. Когда все базовые параметры в полном порядке, то и сцена не преподносит сюрпризов — пространство у A-S3000 хорошо сфокусировано, масштабно и чётко спланировано.


Переключение на балансное соединение в паре «проигрыватель — усилитель» даёт ещё более чёткое и быстрое по динамике звучание, но в то же время оно и менее аккуратное на ВЧ. Детальность, которая и так кажется до неприличия откровенной, становится вообще запредельной. Пробую включить Pure Direct — легкий эффект очищения есть, но гармонии он не добавил. Пробую слушать SACD и снова поражаюсь способности компонентов Yamaha концентрироваться на мельчайших нюансах. Так и напрашивается аналогия с оптическими приборами — с микроскопом или телескопом. Звучание становится пластичнее лишь в том случае, когда я снова возвращаюсь к линейному соединению. Но это следует объяснить тем, что здесь межблочные кабели куда выше по классу. Также замечу, что балансное подключение по всем статьям оказалось лучше, когда я вместо нашей эталонной акустики подключил системы с мягкокупольными пищалками.


На том, как звучит проигрыватель в режиме USB DAC, подробно останавливаться не буду, иначе придётся повторяться. При согласовании с компьютером на тех же частотах, в которых записаны сами аудиофайлы (например, 44,1 кГц для стандартных несжатых рипов в WAV, 96 или 192 кГц для 24-битовых студийных FLAC), получается воспроизведение, близкое по характеру к оригинальному при проигрывании CD или SACD.

Вообще ощущение оригинальности, прикосновения к чему-то неподдельному не покидает, пока слушаешь музыку на этих компонентах. Искренне говорю: удивила Yamaha.

Характеристики Yamaha CD-S3000

Совместимость с типами дисков SA-CD, CD, CD-R/RW (MP3, WMA) и USB-устройства
Выходная мощность 2 +/- 0,3 В (1 кГц, 0 дБ)
Отношение сигнал/шум 116 дБ
Динамический диапазон [CD] 100 дБ, [Super Audio CD] 110 дБ
Гармонические искажения + шум (1 кГц) [CD] 0,002% (1 кГц), [Super Audio CD] 0,002% (1 кГц)
Диапазон воспроизводимых частот [CD] 2 Гц-20 кГц, [Super Audio CD] 2 Гц-50 кГц (-3 дБ)
Габариты (ШхВхГ) 435 x 142 x 440 мм
Вес 19,2 кг
